革新驅動，智控未來——2QP0225Txx雙通道門極驅動器為高可靠性工業應用賦能

在工業自動化、新能源及高端電力電子領域，驅動器的性能直接決定系統效率與安全性。 2QP0225Txx雙通道緊湊型門極驅動器，以顛覆性設計打破傳統驅動方案瓶頸，為1700V以下高壓場景提供“即插即用”的極致解決方案！

核心優勢：三大革新，重構驅動標準

極致集成，省心省力

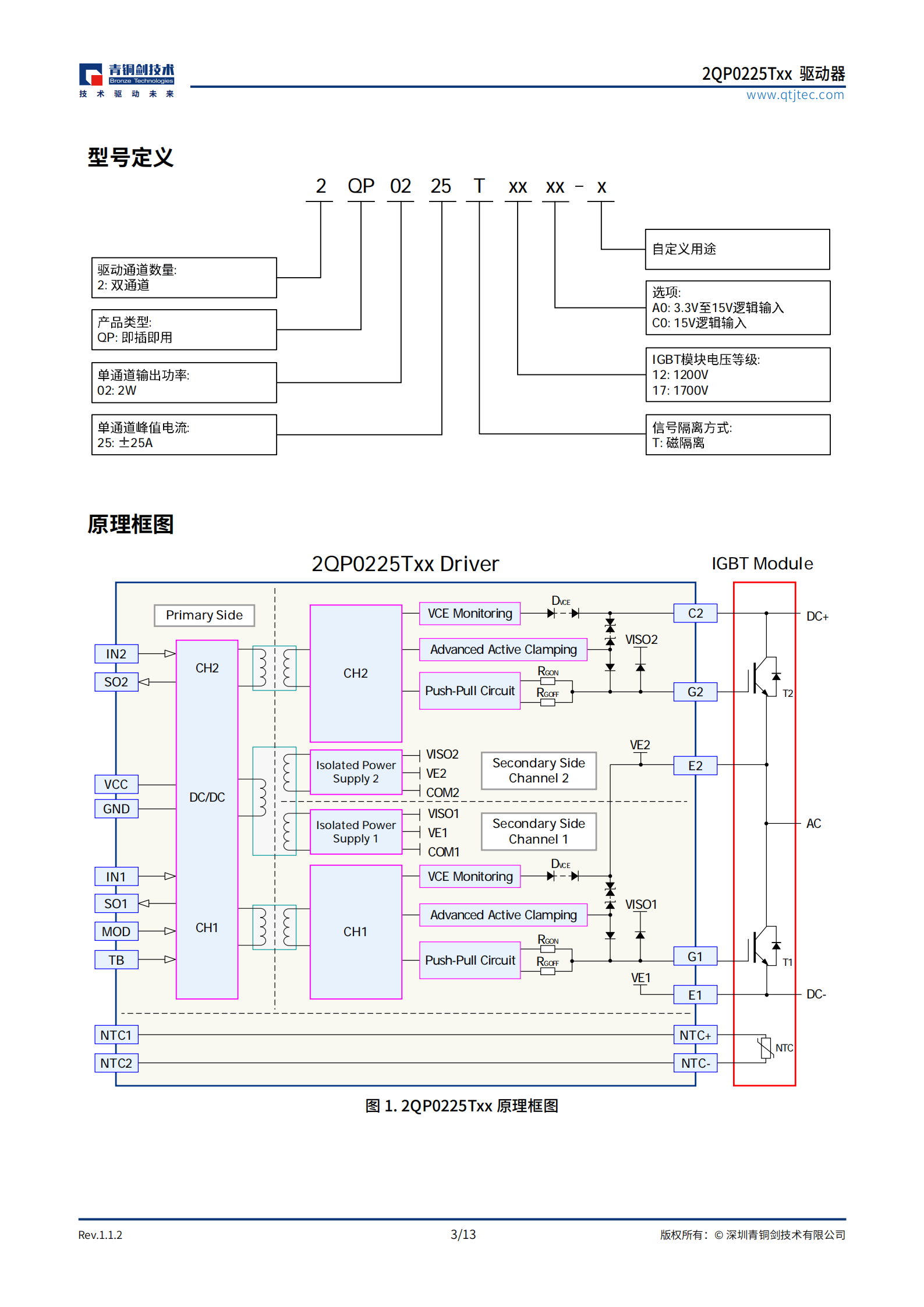

基于第二代ASIC芯片組，雙通道一體化設計，直接焊接于EconoDual封裝IGBT模塊，無需轉接板！

94.5×58.4mm緊湊尺寸（圖22），節省60%安裝空間，助力設備小型化。

智能防護，安全無憂

有源鉗位技術：TVS精準抑制關斷過壓（1200V/1020V、1700V/1560V閾值），保護IGBT免遭電壓尖峰損毀（圖16）。

雙級短路保護：

I類短路（橋臂直通）：μs級響應，硬關斷+軟關斷組合抑制過壓（圖19-21）。

II類短路（相間故障）：自適應退飽和監測，系統級協同防護。

雙重電源監控：原邊/副邊獨立UVLO保護，電壓異常時秒級鎖定（圖7-8）。

靈活配置，智能操控

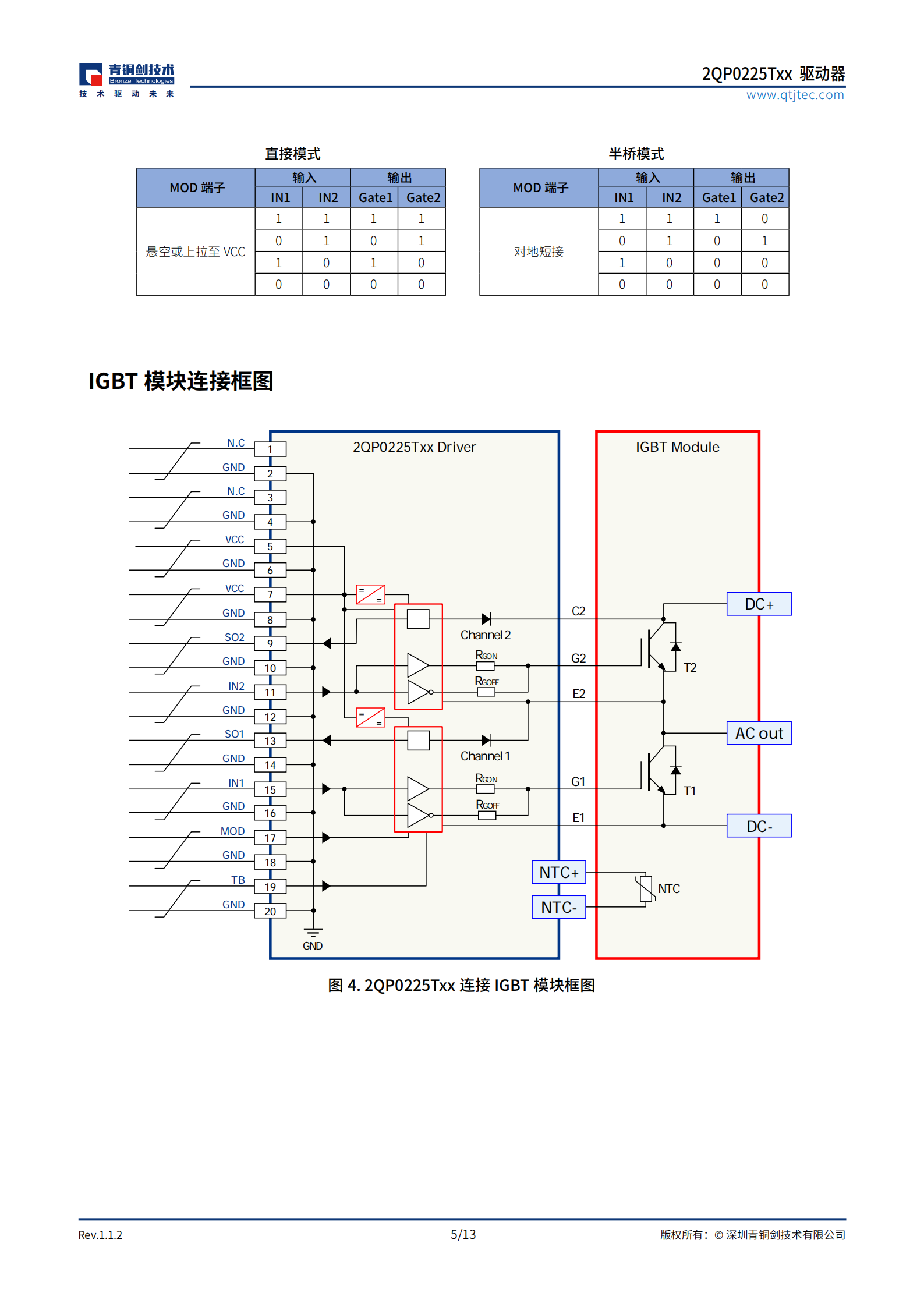

雙工作模式：

直接模式：雙通道獨立控制，支持定制死區（圖10）。

半橋模式：單PWM+使能信號控制，內置3μs死區防直通（圖11）。

可編程保護鎖存：通過外接電阻調節鎖定時間（20ms-95ms），適配不同系統容錯需求（圖14）。

行業應用：高效賦能核心場景

? 新能源發電：光伏逆變器、風電變流器機組
? 工業驅動：變頻器、伺服控制器、大功率UPS
? 軌道交通：牽引變流器、輔助供電系統
? 電動汽車：電驅系統、車載充電機（OBC）

典型客戶價值：

故障率降低40%：軟關斷+有源鉗位抑制10kV/μs過壓沖擊。

運維成本下降30%：模塊化即插即用設計，更換效率提升50%。

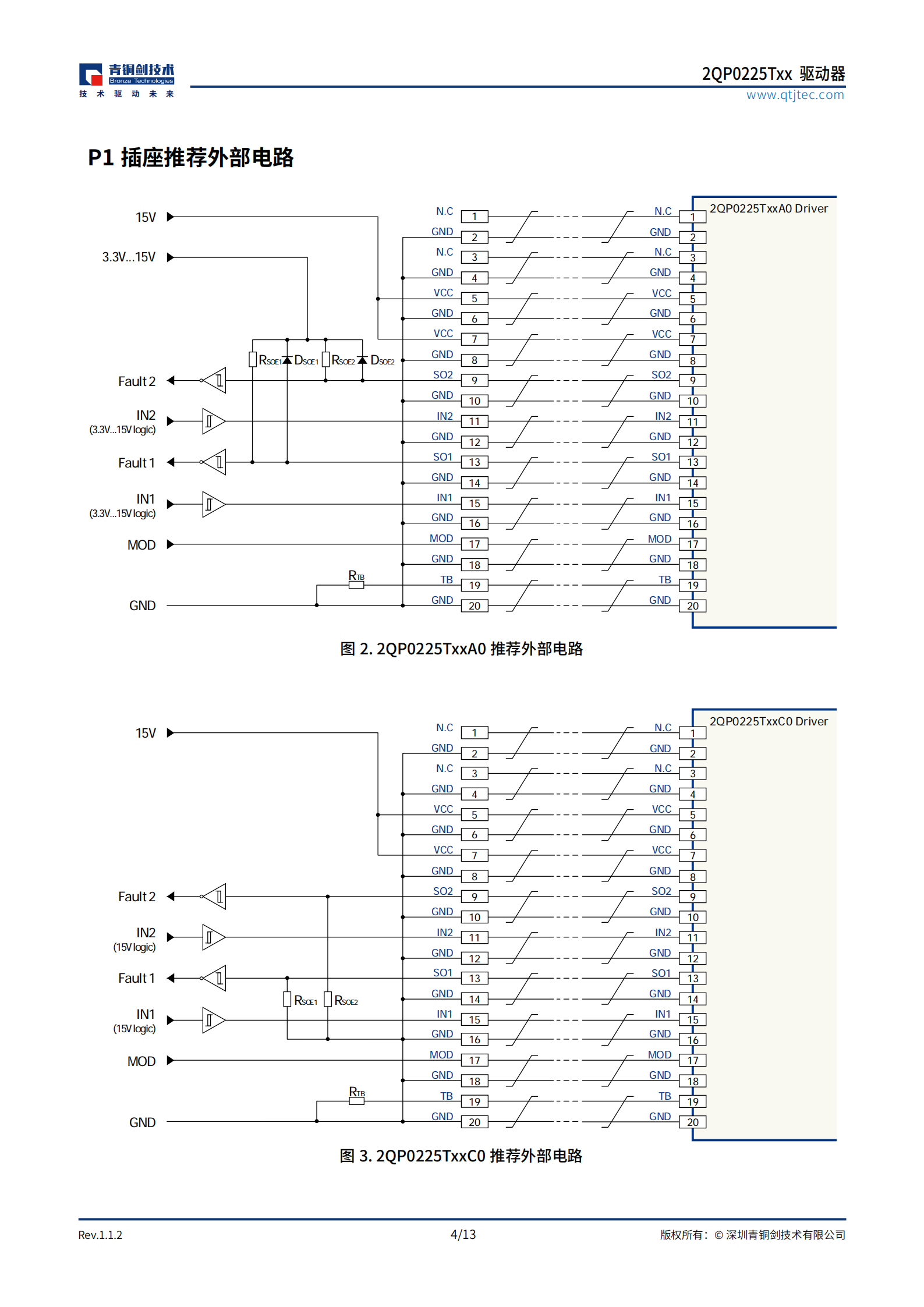

兼容性全覆蓋：支持3.3V/15V邏輯電平，無縫對接主流控制器（圖2-3）。
