LMR70503是一款降壓-升壓轉換器，具有可調的負輸出電壓，電壓很小 8焊球薄型DSBGA封裝。其獨特的控制方法旨在提供快速瞬態 響應、低輸出噪聲、高效率和盡可能小的PCB中的嚴格調節 面積。該LMR70503內置軟啟動、峰值電流限制、最小開關頻率和 欠壓鎖定 （UVLO），無需外部補償。為了便于使用，啟用 引腳參考IC地，而不是IC的最低電位：負輸出 電壓。
*附件：lmr70503.pdf

特性

• 微型 8 焊球薄型 DSBGA 封裝：0.84 mm × 1.615 mm × 0.6 mm
• 2.8 V至5.5 V輸入電壓范圍
• 可調輸出電壓：-0.9 V 至 -5.5 V
• 320 mA 開關電流限制
• 500 kHz 最小開關頻率
• 接地參考使能輸入
• 欠壓鎖定 （UVLO）
• 無外部補償
• 內部軟啟動
• 1 μA 關斷電源電流
• 小輸出電壓紋波
• 啟用 WEBENCH
• 易于使用
• 整體解決方案尺寸小，降低系統成本

參數

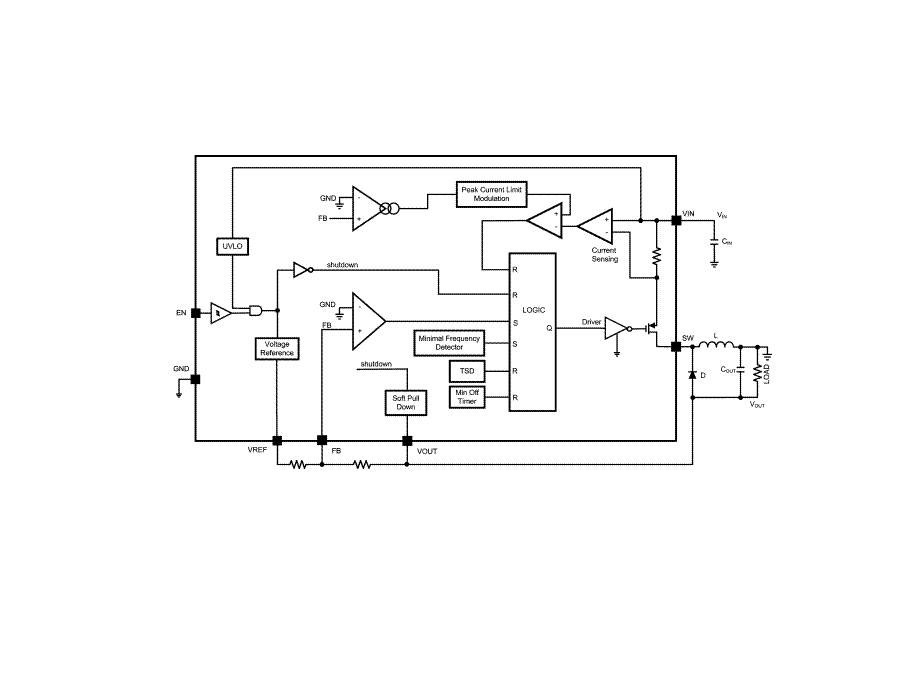

方框圖

?1. 產品概述?
LMR70503是德州儀器（TI）推出的SIMPLE SWITCHER?系列Buck-Boost轉換器，專為負壓輸出設計，采用微型8凸點DSBGA封裝（0.84 mm × 1.615 mm × 0.6 mm）。其核心特點包括：

• ?輸入電壓范圍?：2.8 V至5.5 V
• ?輸出電壓范圍?：可調負壓（-0.9 V至-5.5 V）
• ?關鍵性能?：320 mA開關電流限制、500 kHz最小開關頻率、內部軟啟動、1 μA關斷電流
• ?應用場景?：通用負壓電源、運算放大器/數據轉換器偏置、LCD偏置等。

?2. 核心特性?

• ?高效能?：典型效率達80%（如VOUT=-5V時，負載50mA效率70%）。
• ?集成保護?：欠壓鎖定（UVLO）、過溫保護（165°C觸發）、短路保護。
• ?簡化設計?：無需外部補償，支持WEBENCH?工具輔助設計。

?3. 工作原理?

• ?控制模式?：峰值電流控制結合最小開關頻率限制（500 kHz），避免輕載時進入音頻頻段。
• ?工作模式?：
  • ?輕載?：固定最小頻率，降低峰值電流限值。
  • ?重載?：固定峰值電流，頻率隨負載增加。
• ?軟啟動/關斷?：內置時序控制，減少浪涌電流（典型啟動時間400 μs）。

?4. 設計要點?

• ?外圍元件選型?：
  • ?電感?：推薦6.8 μH（如VLS2012ET-6R8M），需耐峰值電流。
  • ?二極管?：肖特基型（如PMEG3005EL），反向耐壓需滿足VIN+|VOUT|。
  • ?電容?：輸入≥10 μF（X5R陶瓷），輸出≥22 μF（低ESR）。
• ?PCB布局?：關鍵路徑（SW、二極管、電容）需短而寬，反饋電阻靠近FB引腳。

?5. 性能圖表?

• ?效率曲線?：VIN=5V時，VOUT=-5V效率達70%（負載50mA）。
• ?負載調整率?：VOUT=-5V時，負載0-100mA波動±0.1V。

?6. 封裝與訂購信息?

• ?封裝?：DSBGA-8（YFX），卷帶包裝（250/3000片）。
• ?型號選項?：含不同電阻配置版本（如LMR70503TM/NOPB）。

?7. 安全與合規?

• ?ESD防護?：需避免靜電損壞（存儲時短路引腳）。
• ?絕對最大額定值?：VIN≤6V，VOUT≥-6.5V。
