EtherNet/IP DLR技術解析

備與設備之間怎么能以一種更加穩定的方式建立通訊，是咱們工控人的關注點。

今天我們就來說一說EtherNet/IP DLR（Device Level Ring）--設備級環網，它是ODVA批準的適用于環網拓撲結構的故障恢復協議，通過構建環形拓撲網絡，為工業通信提供保障。

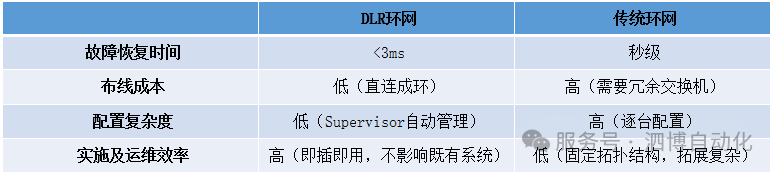

相對于其他環網，DLR優勢如下：

1. 毫秒級自愈：

當檢測到網絡斷點時，DLR可在3ms內恢復網絡。

現場設備的RPI（請求數據包間隔）時間一般為10-100ms，所以當DLR環網出現單點故障的情況下，仍然可以保證網絡的正常運行，甚至說網絡“無感”恢復。

2. 環網構建簡單：

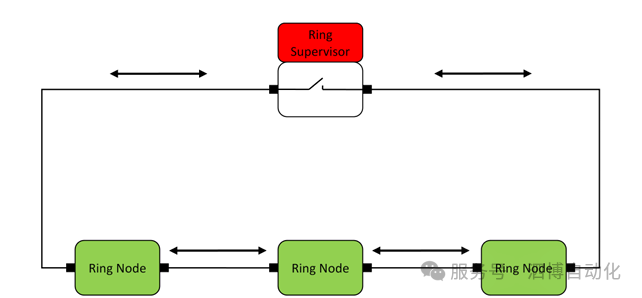

傳統的環網必須要先設定好網絡拓撲，固定環網設備間連接口，設備少的時候配置起來還可以，一旦環網設備數多起來搭建環網就是一個頭疼的事了。DLR環網不需要固定的拓撲結構接線，僅需要配置好“環管理者--Supervisor”，所有的DLR節點簡單線性連接成環即可，一個環上最多50個設備，新增設備直接接入環網，不影響既有系統。無需額外的交換機，降低了部署成本。

注意哦，設置好環管理者前留一根網線不要接，否則會導致網絡的廣播風暴，同時一個環網允許多個環管理者，但是僅有一個處于Active狀態。1. 故障精準定位：

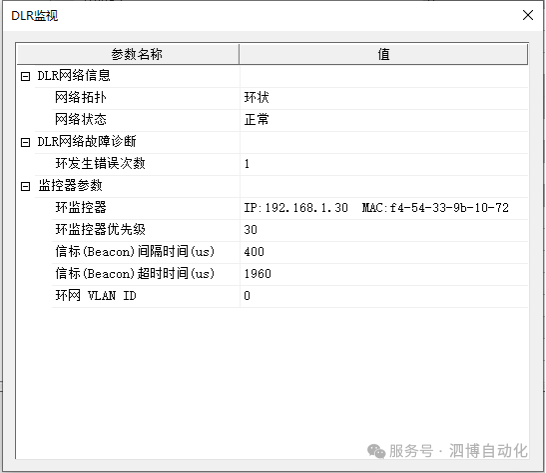

可以使用多種工具對DLR環網進行監控和狀態查看，能夠精準定位故障的位置。

常用工具有：Studio 5000、RSLogix 5000、RSLinx Classic、DLR diagnostic tool、FactoryTalk、Network manager等。

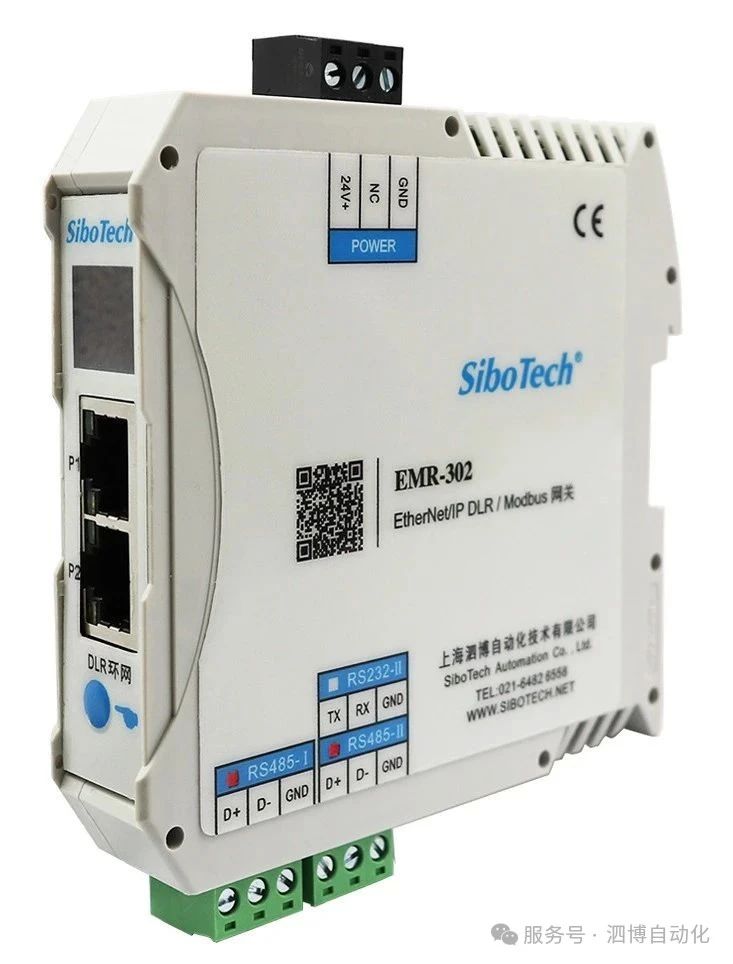

基于DLR技術上海泗博推出了EMR-302工業通信網關，支持EtherNet/IP協議與Modbus協議的雙向高效轉換，可以將Modbus串口設備快速接入羅克韋爾（AB）、OMRON等主流PLC。同時作為DLR環節點具備毫秒級鏈路冗余自愈能力，在單點故障時網絡無感切換，適配嚴苛工業場景。

技術落地：上海泗博EMR-302

高效數據處理：雙千兆網口，具備最大2000字節的輸入輸出能力，滿足各種大數據量應用場景。

OLED彩屏顯示：設備狀態透明化，屏幕可顯示網絡狀態、設備參數、通信錯誤代碼等關鍵信息。

工業安全防護： 隔離電源設計，內置上下拉電阻和終端電阻抗干擾能力突出。
