該TPS63700是一個反相DC/DC轉換器，可產生低至–15 V的負輸出電壓，輸出電流高達360 mA，具體取決于輸入電壓與輸出電壓的比率。該器件的峰值效率為 84%，是便攜式電池供電設備的理想選擇。輸入電壓范圍為2.7 V至5.5 V，允許TPS63700直接由鋰離子電池、3節NiMH/NiCd、3.3V或5V電源軌供電。

逆變器采用固定頻率脈寬調制 （PWM） 控制拓?fù)浣Y(jié)構運行。該器件具有內部電流限制、過壓保護和熱關斷功能，可在故障條件下實現最高可靠性。
*附件：tps63700.pdf

開關頻率通常為1.4 MHz，允許使用小型外部元件，從而實現較小的解決方案尺寸。

該TPS63700采用小型 3 毫米× 3 毫米 SON-10 封裝。

特性

• 可調輸出電壓低至–15 V
• 2.7V至5.5V輸入電壓范圍
• 高達 360 mA 的輸出電流
• 1000mA 典型開關電流限制
• 效率高達 84%
• 典型1.4 MHz固定頻率PWM工作
• 熱關斷
• 典型–19V輸出過壓保護
• 1.5μA關斷電流
• 小型 3 mm × 3 mm SON-10 封裝 （DRC）

參數

方框圖

?1. 產品概述?
TPS63700是一款用于生成負輸出電壓的DC-DC轉換器，輸入電壓范圍為2.7V至5.5V，可輸出低至-15V的電壓，最大輸出電流360mA。其特點包括：

• 高效率（峰值84%）
• 固定頻率PWM控制（1.4MHz）
• 內置過壓保護（-19V）和熱關斷功能
• 小型3mm×3mm SON-10封裝

?2. 關鍵特性?

• ?輸入/輸出范圍?：輸入2.7V-5.5V，輸出-2V至-15V可調。
• ?電流能力?：支持高達360mA輸出電流（具體取決于輸入/輸出電壓比）。
• ?保護功能?：包括開關電流限制（典型1000mA）、熱關斷和輸出過壓保護。
• ?低功耗?：關斷電流僅1.5μA（典型值）。

?3. 典型應用?

• 便攜式電池供電設備（如Li-ion電池系統）
• OLED顯示器的偏置電源
• 通用負電壓生成電路

?4. 設計要點?

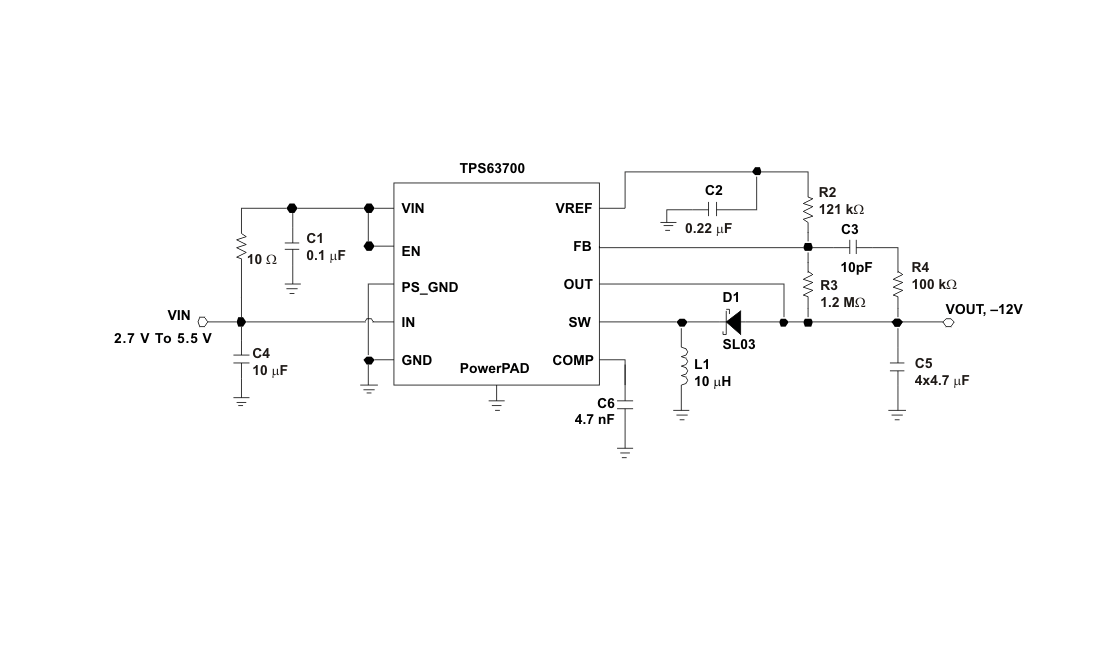

• ?輸出調節?：通過外部電阻分壓器（R2/R3）設置，反饋電流建議10μA。
• ?電感選擇?：需計算平均電流和峰值電流（公式見文檔），推薦TDK、Coilcraft等品牌電感。
• ?電容配置?：輸入至少10μF陶瓷電容，輸出需考慮紋波（建議12μF以上）。
• ?控制環路穩定?：需添加4.7nF補償電容（COMP引腳）和10pF前饋電容（反饋分壓器）。

?5. 性能數據?

• 效率曲線顯示：在3.6V輸入、-5V輸出時，效率可達80%以上（負載100mA-200mA）。
• 輸出精度：PWM模式下為±3%。

?6. 封裝與布局?

• 采用VSON-10封裝，需注意散熱設計（熱阻θJA=41.2°C/W）。
• 布局指南：主電流路徑需短而寬，反饋分壓器靠近VREF引腳。
