配置方法：

首先打開驅動器手冊，去官方下載驅動器配置軟件

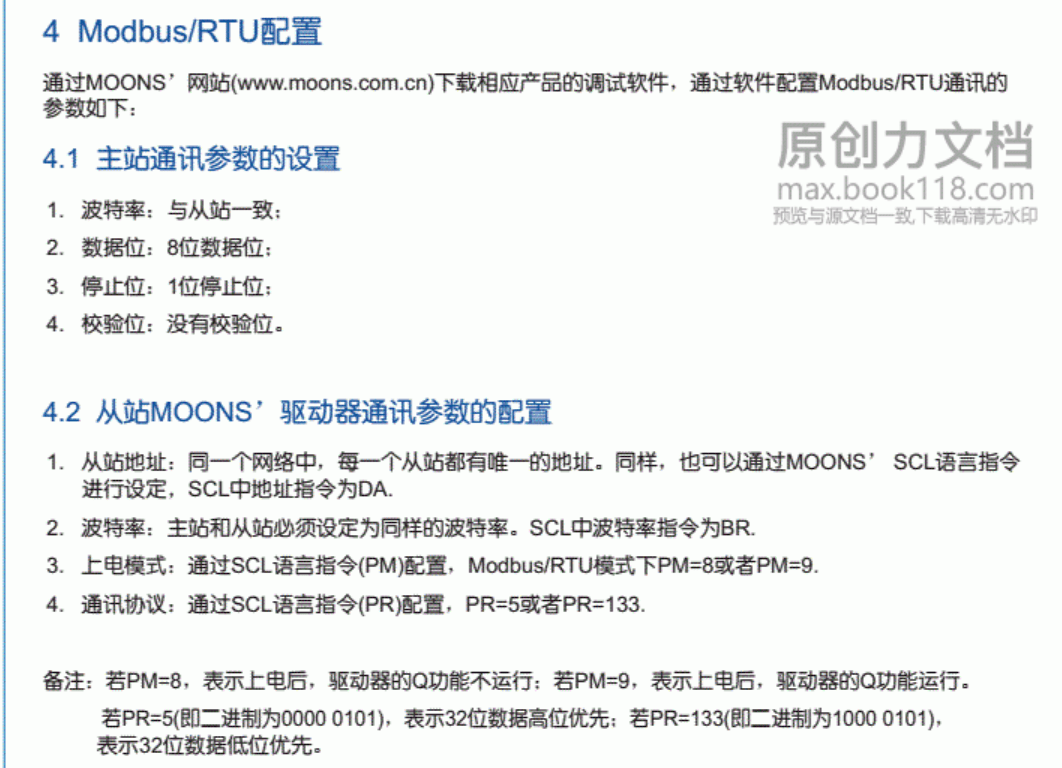

設置好驅動器的Modbus參數，包括波特率，數據位，停止位，校驗位及站地址等

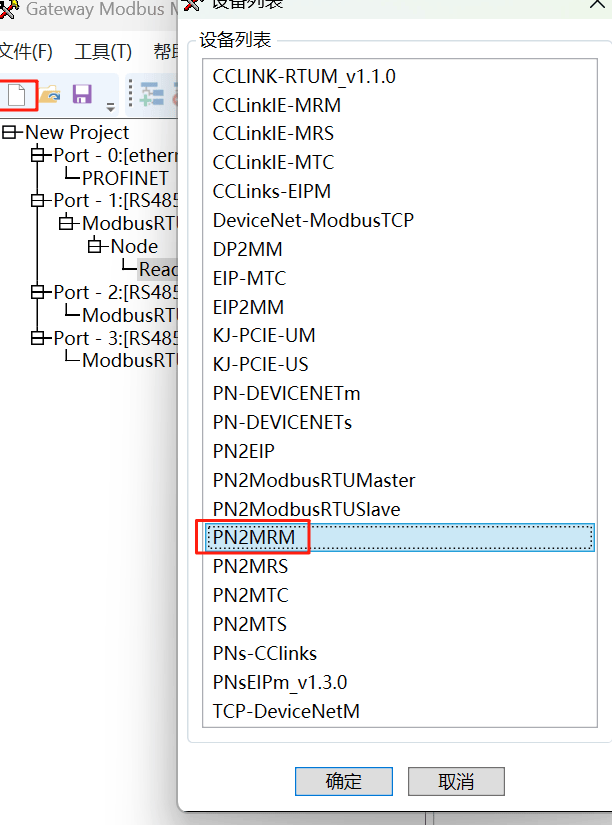

設置完成后打開網關配置軟件新建項目選擇PN2MRM。

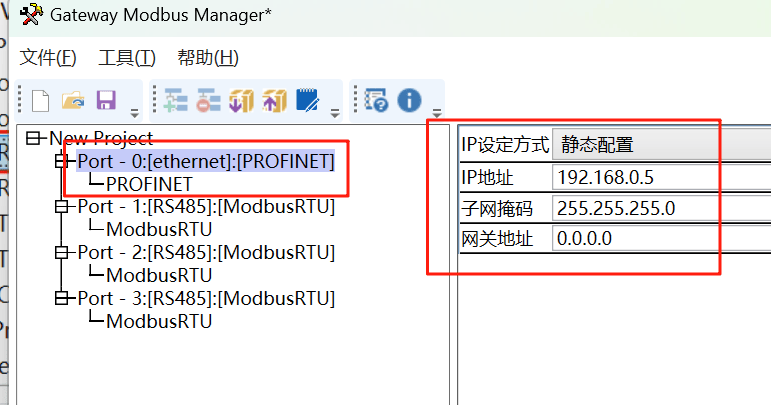

設置網關IP地址與設備名稱（已改成由Profinet主站分配）

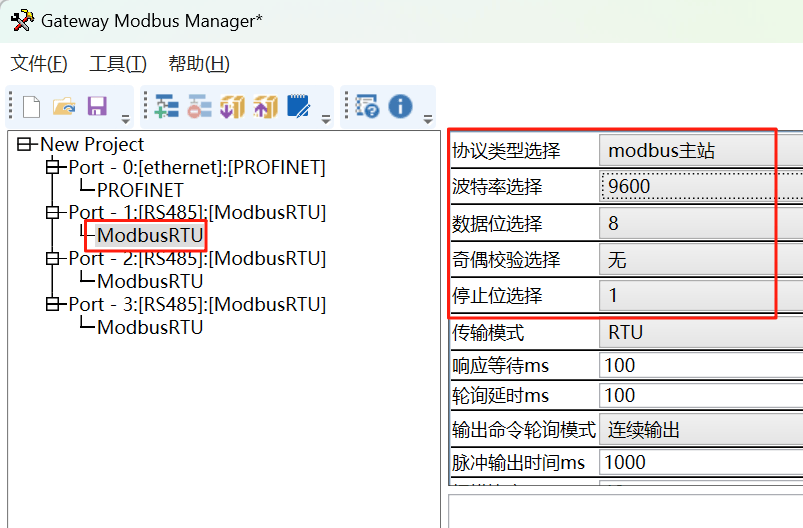

設置網關的485參數，和從站驅動器保持一致。

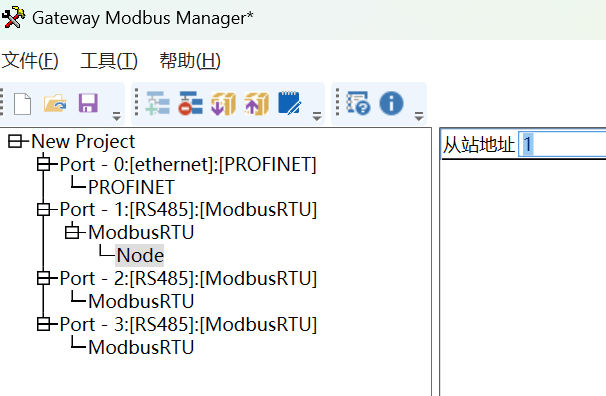

右鍵添加從站地址，如有多個從站多次添加并分別寫入不同站地址即可。

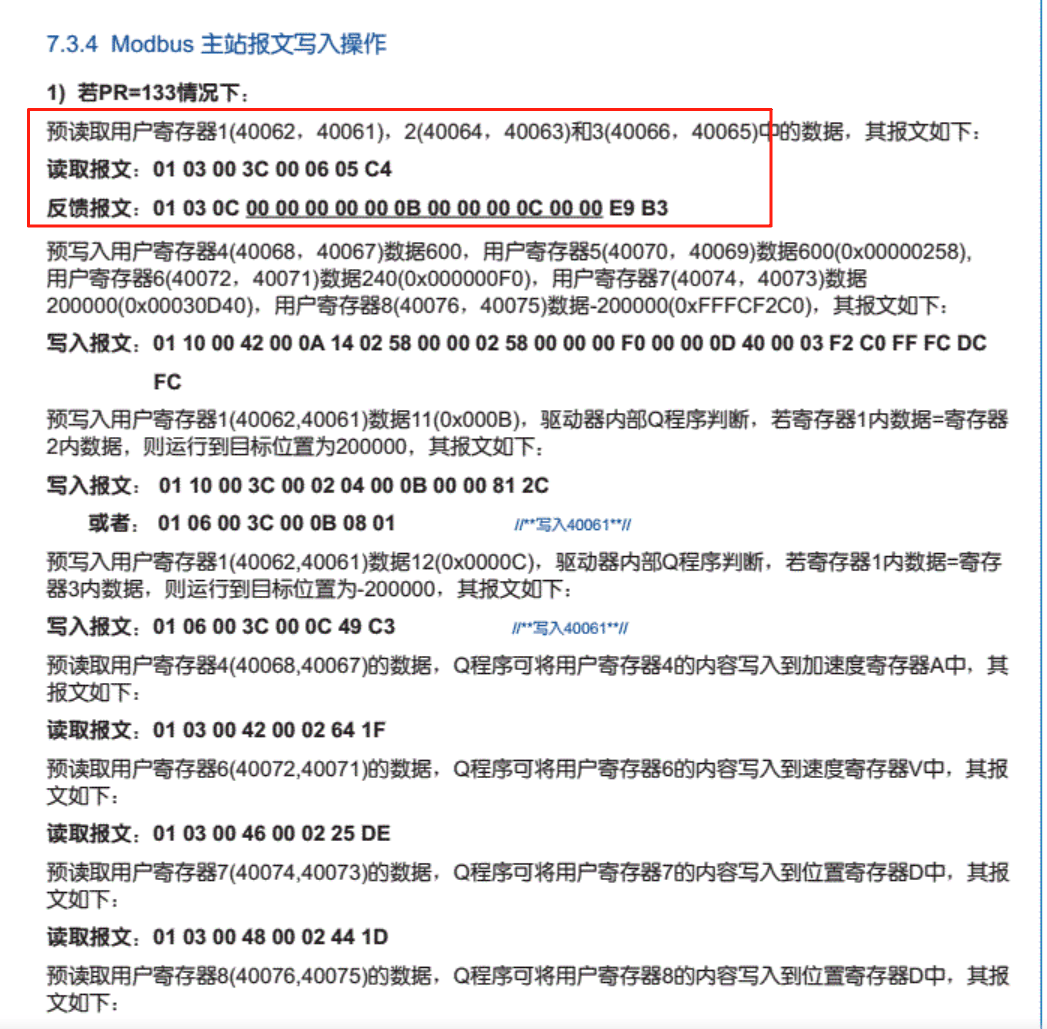

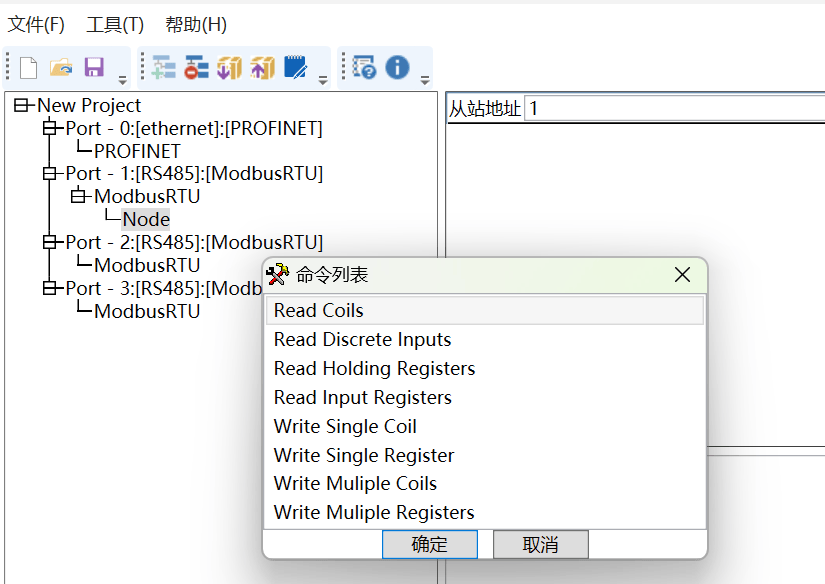

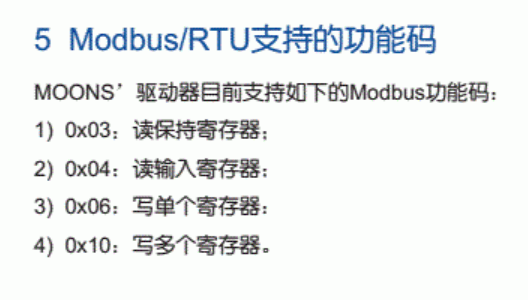

添加Modbus功能碼，從手冊可知驅動器支持03/04/06/10功能碼。

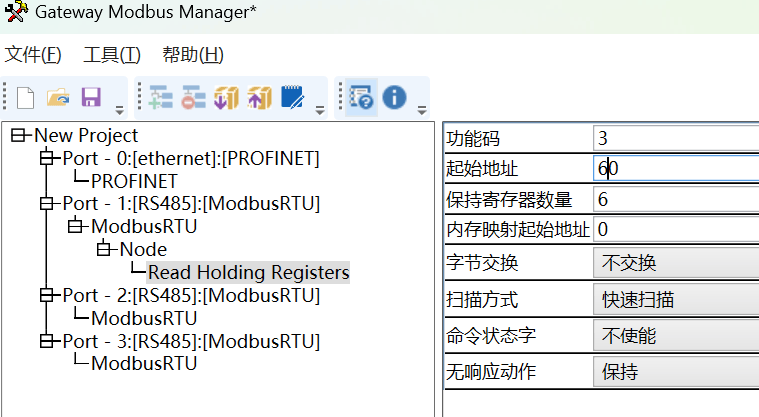

以03功能碼為例讀取40061開始的6個寄存器數據

由于網關寄存器地址從0開始，所以地址-1填寫60，數量為6

如此即可讀取到對應數值，將配置下載到網關即可。

PLC配置

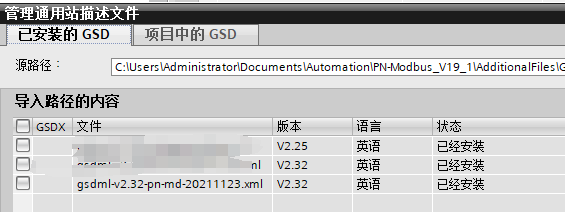

打開Profinet組態軟件并導入網關GSD文件

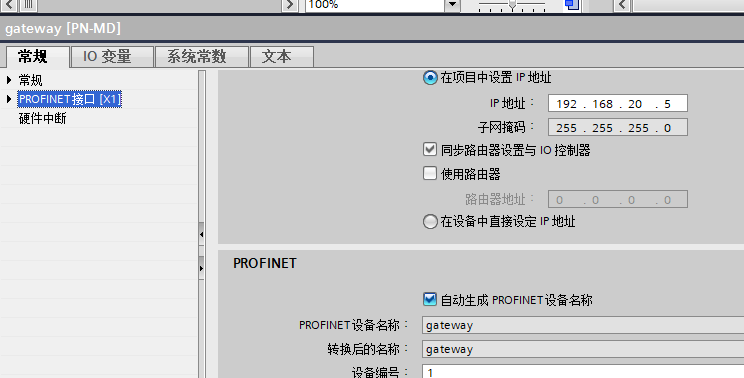

添加網關模塊，設置設備名稱及IP地址

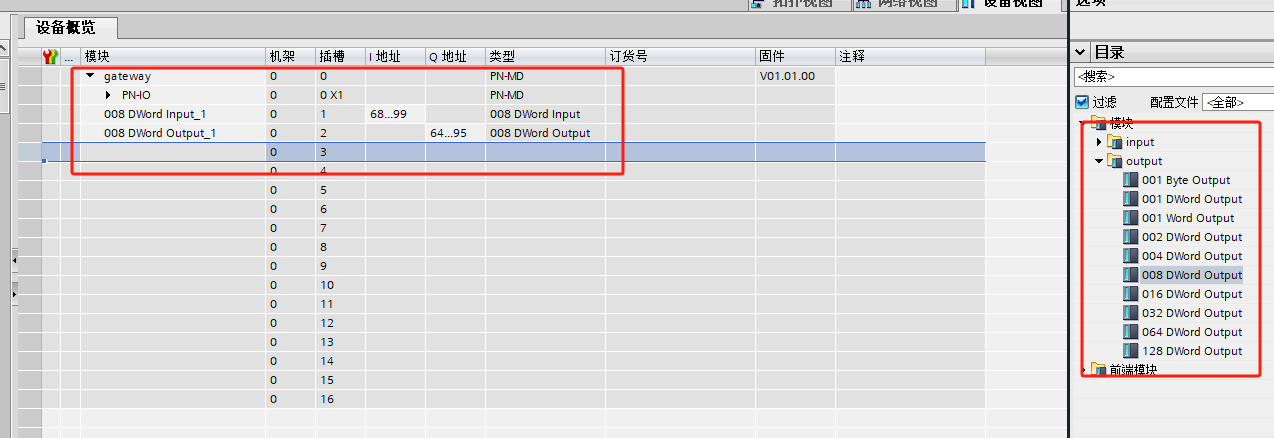

最后設置Profinet一側的輸入輸出長度與地址，和Modbus數據長度匹配就好。

確認無誤后將組態下載進入PLC并將從站設備名稱及IP分配給網關即可。
