PRP控制模塊負責實現指令相關的PRP列表的生成、存儲與管理。NVMe的提交命令中，存在PRP1和PRP2兩個字段，PPR2作為地址指針還是PRP列表指針是根據命令請求數據傳輸長度和PRP1的偏移量來確定的。當PRP2作為PRP列表指針時，PRP2指向PRP列表的首地址。在傳統的NVMe系統中，PRP列表存放的位置一般與數據存放位置接近，因此在處理指令過程中，讀取PRP經歷的延時與讀取數據的延時相近，為了降低讀取PRP的延時，使用PRP控制模塊將PRP的存儲位置轉移到NoP邏輯加速引擎內部。PRP控制模塊的結構和連接關系如圖1所示。

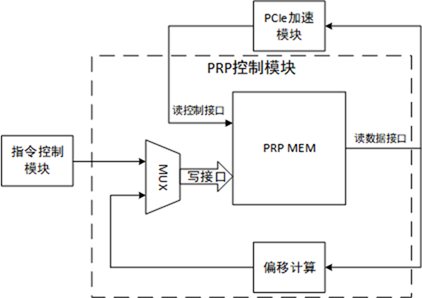

圖1 PRP控制模塊結構和連接關系圖

當用戶想要進行大塊數據傳輸時，需要使用PRP提供數據的分布地址，為了降低PRP尋址的延時和復雜度，使用PRP控制模塊替代原本的PRP機制。需要傳輸大塊零散分布數據時，可以減小DMA請求長度，不使用PRP鏈表，將PRP鏈表條目字節轉換為DMA請求地址。需要傳輸大塊連續數據時，只需要PRP鏈表將由PRP控制模塊根據請求地址自動生成。指令控制模塊接收到相關指令時，根據PRP1和傳輸長度判斷PRP2類型，如果PRP2類型為PRP鏈表指針，則以指令I(lǐng)D為地址，將PRP1的4KB偏移寫入PRP MEM，PRP2則包含指令I(lǐng)D并指向PRP控制模塊。當PCIe加速模塊收到指向PRP控制模塊的讀數據請求時，判斷為讀PRP請求，PRP控制模塊根據讀地址取出對應的存儲條目返回，然后將該數據進行偏移4KB地址計算后重新寫入PRP MEM。PRP MEM的大小與指令I(lǐng)D池的深度一致，每個指令I(lǐng)D指向一個64比特的PRP MEM存儲條目。
