TPS60401 60mA電荷泵電壓逆變器，固定20kHz工作數據手冊
TPS6040x 系列器件從 1.6 V 至 5.5 V 的輸入電壓產生未穩壓的負輸出電壓。這些器件通常由 5 V 或 3.3 V 的預穩壓電源軌供電。由于其寬輸入電壓范圍，兩個或三個鎳鎘、鎳氫或堿性電池單元以及一個鋰離子電池也可以為它們供電。
只需三個外部1μF電容即可構建完整的DC-DC電荷泵逆變器。整個轉換器采用 5 引腳 SOT-23 封裝，可構建在 50 mm 上^2^板區。通過替換集成電路啟動到負載通常需要的肖特基二極管，可以減少額外的電路板面積和元件數量。
*附件：tps60401.pdf
TPS6040x 可提供 60 mA 的最大輸出電流，在較寬的輸出電流范圍內典型轉換效率大于 90%。提供三種器件選項，具有 20 kHz、50 kHz 和 250 kHz 固定頻率作。TPS60400具有可變開關頻率，可降低負載范圍寬的應用中的工作電流，并支持使用低值電容器進行設計。
特性
- 反轉輸入電源電壓
- 高達 60 mA 的輸出電流
- 只需三個小型1 μF陶瓷電容器
- 輸入電壓范圍為1.6 V至5.5 V
- PowerSave模式，可在低輸出電流（TPS60400）下提高效率
- 器件靜態電流典型值 65 μA
- 集成有源肖特基二極管，用于啟動到負載
- 小型 5 引腳 SOT-23 封裝
- 評估模塊提供 TPS60400EVM-178
參數

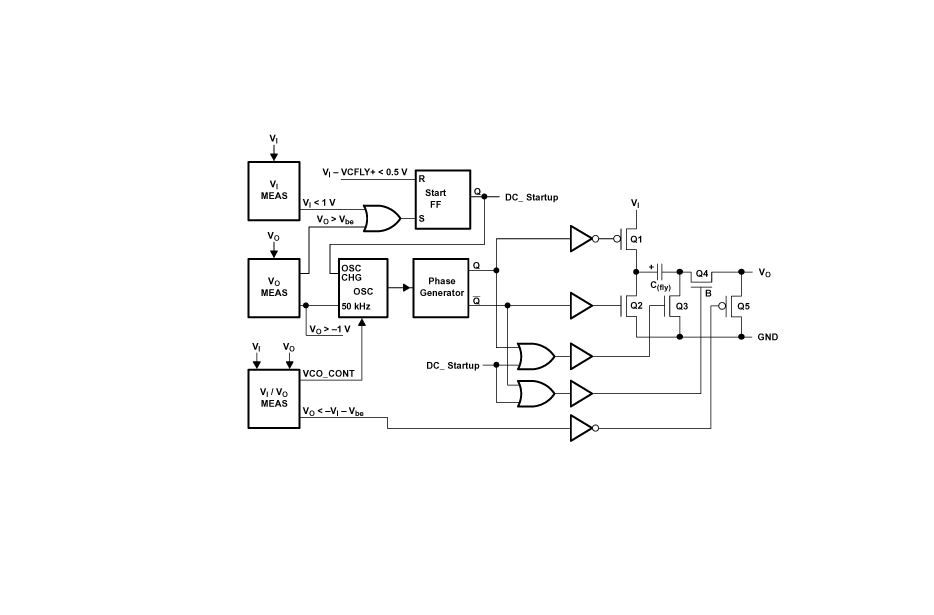

方框圖
?1. 產品概述?
TPS60400/01/02/03是德州儀器（TI）推出的非穩壓型電荷泵電壓逆變器系列，可將1.6V至5.5V輸入電壓轉換為負輸出電壓（-1.6V至-5.5V），最大輸出電流60mA。僅需3個外部陶瓷電容（典型值1μF）即可構建完整DC-DC逆變電路，采用5引腳SOT-23封裝，占用面積僅50mm2。
?2. 關鍵特性?
- ?寬輸入范圍?：1.6V至5.5V，兼容鋰電池/堿性電池
- ?高效轉換?：典型效率>90%（TPS60400輕載時支持PowerSave模式）
- ?低靜態電流?：典型65μA
- ?集成保護?：內置肖特基二極管用于帶載啟動
- ?可選頻率?：
- TPS60400：可變頻率（50kHz-250kHz）
- TPS60401/02/03：固定頻率（20kHz/50kHz/250kHz）
?3. 應用場景?
?4. 典型電路設計?
- ?基礎逆變電路?：需1μF輸入電容（CI）、飛跨電容（C(fly)）和輸出電容（CO）
- ?輸出濾波?：可通過RC/LC后級濾波降低紋波（如RP=50Ω+CP=0.1μF可衰減紋波至12.5%）
- ?擴展應用?：
- ?電壓分壓器?：生成VIN/2電壓（需注意輸入≤6.5V）
- ?倍壓/逆變組合?：同時輸出2×VIN和-VIN（總電流≤60mA）
- ?并聯擴容?：多器件并聯降低輸出阻抗
?5. 性能參數?
- ?輸出阻抗?：約15Ω（5V輸入時）
- ?紋波電壓?：15-35mV（取決于型號和負載）
- ?溫度范圍?：-40°C至+85°C
?6. 封裝與訂購信息?
- ?封裝?：5引腳SOT-23（2.9mm×1.6mm）
- ?型號差異?：| 型號 | 頻率特性 | 推薦電容值 |
| ---------- | ---------------- | ------------ |
| TPS60400 | 可變頻率 | 1μF |
| TPS60401 | 20kHz固定頻率 | 10μF |
| TPS60402 | 50kHz固定頻率 | 3.3μF |
| TPS60403 | 250kHz固定頻率 | 1μF |
?7. 設計注意事項?
