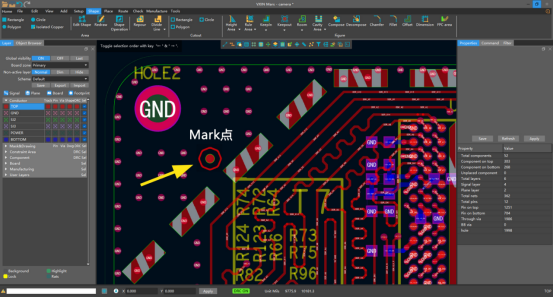

什么是Mark點？

Mark點是PCB加工和貼片過程中用于機器視覺定位的一種標記點。它幫助貼片機、焊接機等設備準確識別電路板的位置和方向，確保組裝精度。

Mark點的防呆設計

Mark點的防呆設計是指通過合理的設計和布局，確保Mark點在實際生產和使用中不容易被誤識別或安裝錯誤，從而提高精確性和可靠性。

在設計標準方面，Mark點需要對角線布置形成非對稱圖案，板上Mark點離板邊≥6mm，成”L“型放置，一般正背面各三個，有輔助邊的依據工藝要求來擺放。避開器件密集區域。周圍3mm范圍內必須保持清潔，無其他圖形、文字或元件，背景為統一的阻焊層顏色以確保良好的光學識別效果。

對角放置的兩個Mark點需滿足防呆要求，其中一個Mark點與傳送邊的距離大于等于另外一個Mark點到傳送邊的距離再加多6mm，這樣即防呆，也可以避免PCB在貼片機上裝載時出現180度旋轉錯誤。

假設PCB板上左右兩邊為傳送邊，A & B & C為板上的MARK點分布，A & B需滿足防呆要求。

假設A到傳送邊為260MIL,到非傳送邊為250MIL,

則B到傳送邊為260MIL+240=500MIL,到非傳送邊滿足最少6MM則可。

一般情況下至少要滿足它到傳送邊的距離≥6MM。

從技術規格來看，Mark點形狀通常為圓形（為昕MarsPCB設計軟件可自定義形狀），通常直徑為1.0mm（可根據設備要求調整為0.8mm-1.5mm），與PCB表面齊平，邊緣清晰無毛刺。材質要求使用裸銅，表面光滑無氧化，呈現銅的天然色澤，與周圍阻焊層形成良好的光學對比度。

Mark點按用途可分為全局Mark點、局部Mark點和拼板Mark點，按數量可分為雙點定位、三點定位和單點定位。其中雙點定位最為常用，能夠提供位置和角度信息，而三點定位則用于大尺寸PCB以提供更高精度。

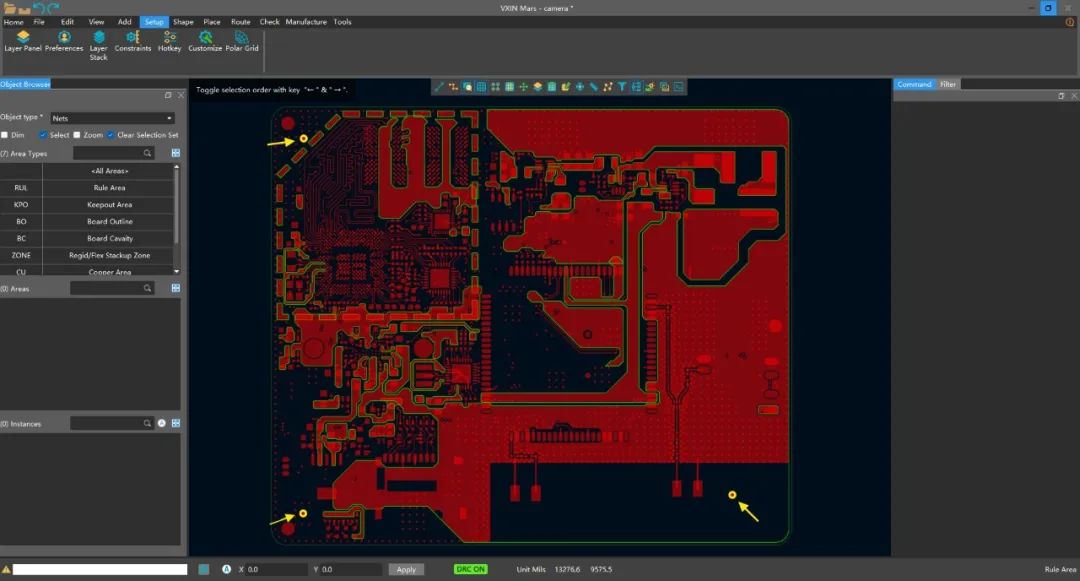

全局Mark點(為昕PCB設計軟件繪制)

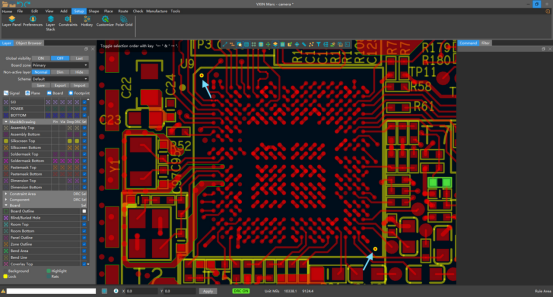

局部

Mark點(為昕PCB設計軟件繪制)

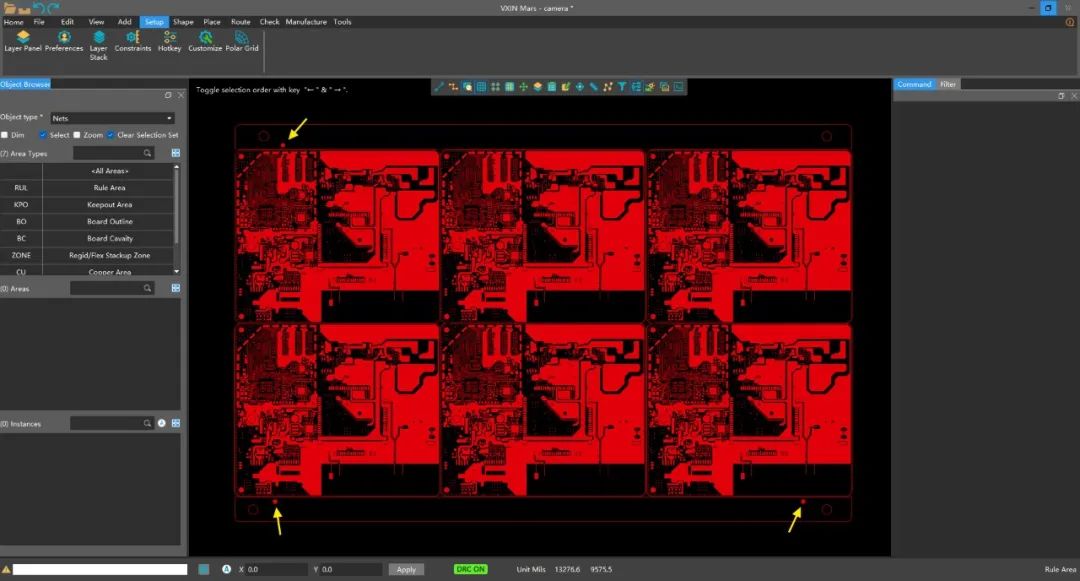

拼版

Mark點(為昕PCB設計軟件繪制)
