REG710 系列器件是開關電容器電壓轉換器，可從未穩壓的輸入電壓產生穩壓的低紋波輸出電壓。REG710 系列器件具有 1.8 V 至 5.5 V 的寬輸入電源電壓，非常適合各種電池源，例如單節鋰離子電池、2 節和 3 節鎳基或堿基化學成分。

輸入電壓可能高于和低于輸出電壓，輸出保持穩壓。該器件用作升壓或降壓轉換器，無需電感器，提供低 EMI DC-DC 轉換。高開關頻率允許使用小型表面貼裝電容器，從而節省電路板空間并降低成本。REG710 器件具有熱保護和限流功能，可在故障情況下保護負載和穩壓器。空載時典型接地引腳電流（靜態電流）為65 μA，關斷模式下小于1 μA。
*附件：reg710-25.pdf

特性

• 寬輸入電壓范圍：1.8 V 至 5.5 V
• 自動升壓和降壓作
• 低輸入電流紋波
• 低輸出電壓紋波
• 外部元件數量最少 — 無電感器
• 1 MHz內部振蕩器允許使用小型電容器
• 關機模式
• 熱和限流保護
• 提供六種固定輸出電壓：
  • 2.5 V、2.7 V、3 V、3.3 V、5 V、5.5 V

參數

方框圖

?1. 產品概述?
REG710系列是德州儀器（TI）推出的開關電容電壓轉換器，具有寬輸入電壓范圍（1.8V至5.5V），可自動實現升壓（Boost）和降壓（Buck）操作，輸出電流高達60mA。其核心特點包括：

• ?無電感設計?：僅需外部電容（輸入、輸出和泵電容），降低成本和PCB空間占用。
• ?低紋波?：通過1MHz內部振蕩器和小型電容實現低輸入/輸出電流紋波。
• ?多輸出電壓選項?：固定輸出2.5V、2.7V、3V、3.3V、5V、5.5V。
• ?保護功能?：熱關斷、電流限制及低功耗關斷模式（靜態電流<1μA）。

?2. 關鍵特性?

• ?輸入電壓范圍?：1.8V–5.5V（部分型號需≥2.7V啟動）。
• ?效率?：典型效率達90%（具體取決于輸入/輸出電壓配置）。
• ?封裝?：SOT-23（6引腳）、WSON（6引腳），尺寸最小2.0mm×2.0mm。

?3. 典型應用?

• ?便攜設備?：如智能卡讀卡器、SIM卡電源、手持設備。
• ?顯示驅動?：LCD背光、白光LED驅動。
• ?備份電源?：電池供電系統的穩壓備份。

?4. 工作原理?

• ?降壓模式?：當輸入電壓高于輸出時，通過開關調節實現穩壓。
• ?升壓模式?：當輸入電壓低于輸出時，通過電荷泵將電容電壓疊加至輸入電壓。
• ?模式切換?：根據輸入電壓自動切換，無需外部控制。

?5. 設計要點?

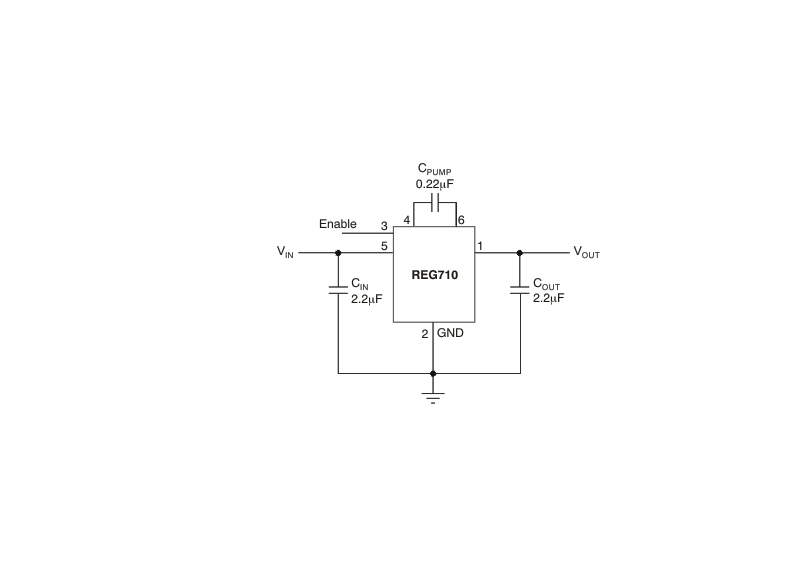

• ?電容選擇?：推薦陶瓷電容（X7R/X5R），如2.2μF輸入/輸出電容和0.22μF泵電容。
• ?布局建議?：縮短電容與器件的走線以降低紋波（參考PCB示例）。
• ?并聯擴展?：可通過并聯器件提升輸出電流（如雙REG710-3.3V實現60mA輸出）。

?6. 性能曲線?

• 效率隨負載電流和輸入電壓變化（如REG710-5V在4.2V輸入時效率達80%）。
• 輸出紋波電壓受電容值影響（10μF輸出電容可顯著降低紋波）。

?7. 修訂與支持?

• 文檔版本：SBAS221H（2001年12月發布，2015年10月修訂）。
• 支持資源：TI官網提供產品文件夾、參考設計、社區論壇等。

?8. 安全與認證?

• ESD保護：HBM 2000V，CDM 500V。
• 工作溫度：-40°C至85°C。
