導語：PCB板載軸向磁通電機，簡稱PCB電機，是一種將定子繞組直接印制在印刷電路板（PCB）上的電機，正以其獨特的技術特征，逐漸走進我們的視野。今天，我們一起探秘PCB板載軸向磁通電機，回答下What? Why? How？的問題。一起來看看吧。

目錄

1. 什么是PCB電機？

2. PCB電機是如何工作的？（視頻解析）

3.PCB電機的主要優勢

|SysPro備注：相關技術資料知識星球中查閱(點擊"閱讀原文")

01

什么是PCB電機？

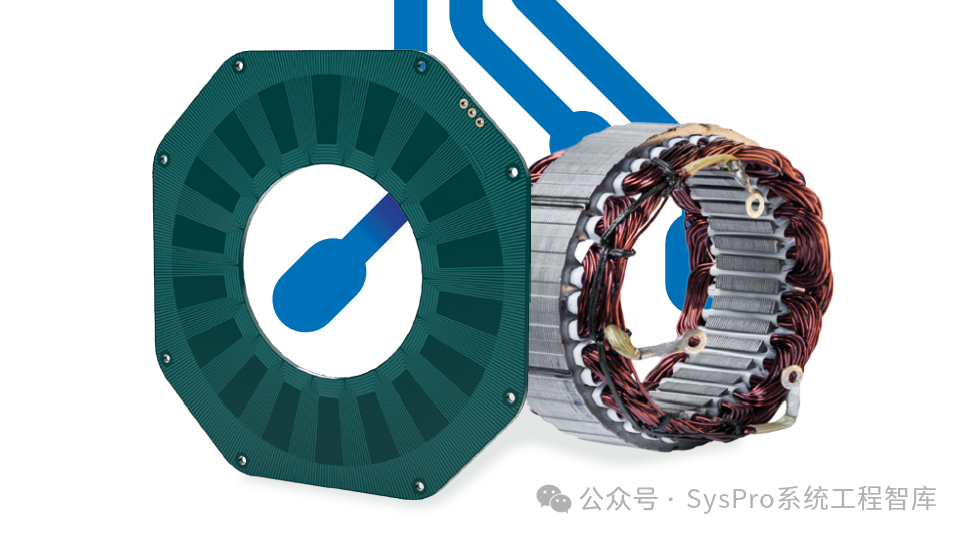

簡單來說，PCB板載軸向磁通電機是一種使用印刷電路板（PCB）作為定子結構的軸向磁通電機。在這種電機中，傳統的鐵芯定子被PCB所取代，繞組則直接制作在PCB上，與兩端軸向磁通的轉子相互作用，產生電磁轉矩，驅動電機轉動。

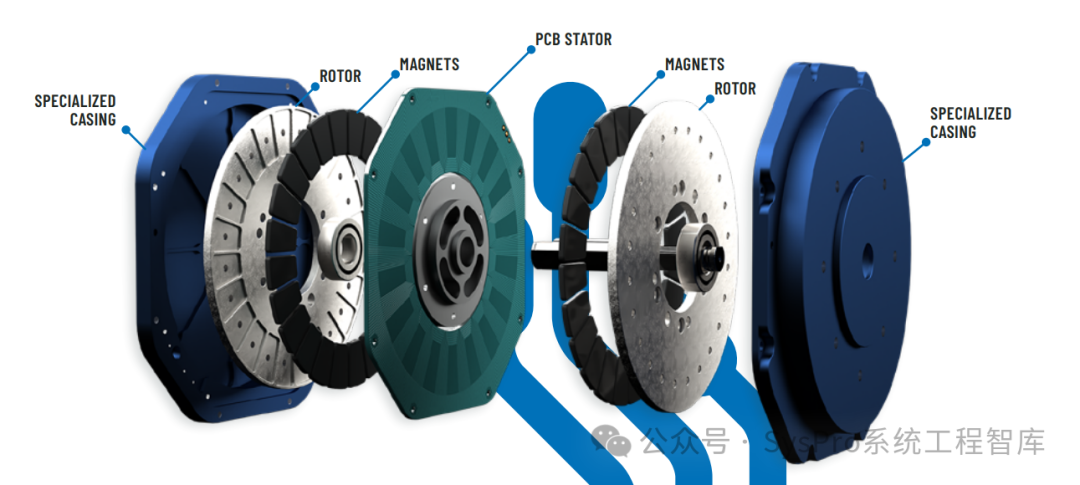

下面這張圖詳細展示了其組成，可以看到其類似"三明治"的結構，并且這個"三明治"可以根據功率需求進行疊加。

圖片來源：ECM

這項技術打破了傳統電機制造的束縛，使得電機定子可以像印制電路板一樣進行大規模、高精度的生產。這種設計不僅使得電機的結構更加緊湊，還大大簡化了制造過程，提高了生產效率。通過這一技術，電機制造商可以更快地響應市場需求，提供定制化的電機解決方案。

圖片來源：ECM

02PCB電機是如何工作的？其實，PCB板載軸向磁通電機的工作原理與傳統軸向磁通電機類似。它利用永磁體產生的軸向磁場與PCB定子繞組中的電流相互作用，產生電磁轉矩，從而驅動電機旋轉。

03

PCB電機的主要優勢

回答了What和How的問題，那么這一技術方案有什么優勢呢？簡單總結如下

高效率：PCB定子電機通過優化定子繞組的設計和布局，實現了更高的能量轉換效率。相比傳統電機，PCB定子電機在相同的輸入功率下，能夠輸出更多的有用功，從而大大降低了能源消耗。

輕量化：由于定子繞組直接印制在PCB上，省去了傳統電機中厚重的鐵芯結構，因此PCB定子電機在重量上實現了大幅減輕。這不僅有助于提升設備的便攜性，還能夠降低運輸和安裝成本。

低噪音：PCB定子電機在運行過程中產生的噪音極低，甚至可以達到近乎無聲的水平。這對于需要低噪音環境的場合來說，無疑是一個巨大的優勢。

高可靠性：PCB定子電機的制造過程高度自動化，采用先進的電子元器件和連接技術，確保了電機的高可靠性和長壽命。此外，由于定子繞組與PCB緊密結合，避免了傳統電機中常見的繞組松動和接觸不良等問題。

設計靈活：PCB定子電機提供了極高的設計靈活性。制造商可以根據客戶的需求，快速定制不同功率、不同尺寸的電機解決方案。這種靈活性使得PCB定子電機能夠廣泛應用于各種領域，滿足不同場景的需求。

以上是PCB板載軸向磁通電機技術方案的解讀與學習。更多關于是PCB電機技術方案設計參考資料、技術報告、視頻解析在知識星球中發布，歡迎查閱，希望有所幫助。
