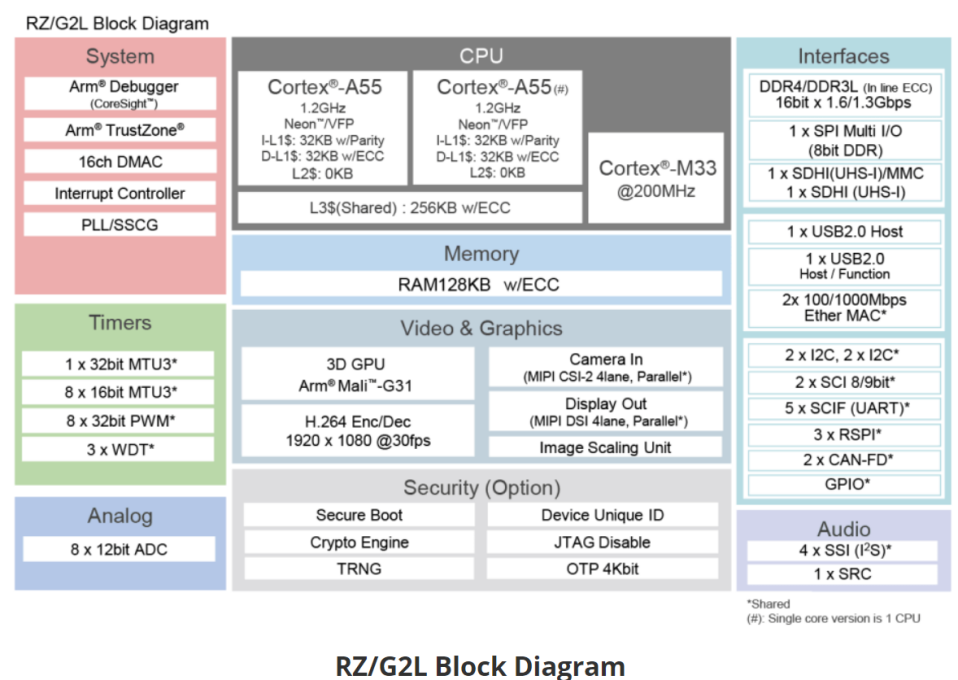

RZ/G2L微處理器配備Cortex-A55（1.2GHz）CPU、16位DDR3L/DDR4接口、帶Arm Mali-G31的3D圖形加速引擎以及視頻編解碼器（H.264）。此外，這款微處理器還配備有大量接口，如攝像頭輸入、顯示輸出、USB2.0和千兆以太網，因此特別適用于入門級工業人機界面（HMI）和具有視頻功能的嵌入式設備等應用。

目錄

RZ/G2L的DDR配置

1. RZ/G2L對DDR的支持

1.1 RZ/G2L支持的DDR類型

1.2 RZ/G2L DDR控制器的相關硬件特性

1.3 RZ/G2L DDR控制器ECC功能介紹

2. DDR3和DDR4的背景技術介紹

2.1 DDR3

2.2 DDR4

2.3 DDR3L

2.4 DDR3L和DDR4的技術特點和區別

3. DDR配置工具使用流程（以RZ/G2L為例）

3.1 配置工具介紹

3.2 使用前準備

3.3 具體使用步驟

3.3.1 01_Condition與02_Connection表的選擇

3.3.2 03_Topology表的選擇

3.3.3 05_CA_Remap表操作

3.3.4 GenParam表操作

3.3.5 生成配置文件

3.4 使用技巧與注意事項

4. 總結

1RZ/G2L對DDR的支持

1.1RZ/G2L支持的DDR類型

RZ/G2L-LC-UL型號的MPU處理器在內存適配這塊還是比較靈活的，他們的DRAM IF/MC/PYH模塊是一樣的，配置工具因此是通用的，支持DDR3L和DDR4兩種類型的DDR內存。

DDR3L是DDR3的低電壓版本，工作電壓為1.35V，在RZ/G2L中，其數據傳輸速率范圍為800-1333Mbps（對應400-666MHz）。較低的工作電壓使其在功耗控制上更具優勢，適用于對功耗敏感的嵌入式設備場景，如便攜式工業控制終端、移動數據采集設備等。

DDR4則是新一代的內存技術，工作電壓進一步降低至1.2V，在RZ/G2L上支持的傳輸速率為1333-1600Mbps（666-800MHz）。更高的傳輸速率和更低的功耗，使其在處理復雜計算任務和大數據量傳輸時表現更為出色，適合于對性能要求較高的應用，如邊緣計算設備、高端工業自動化控制系統等。

此外，兩種內存均支持16位的數據，可根據實際需求選擇全寬（16bits）或半寬（8bits）數據寬度模式，同時支持單Rank（Rank：1）或雙Rank（Rank：2）的配置，滿足不同內存容量和性能的需求。

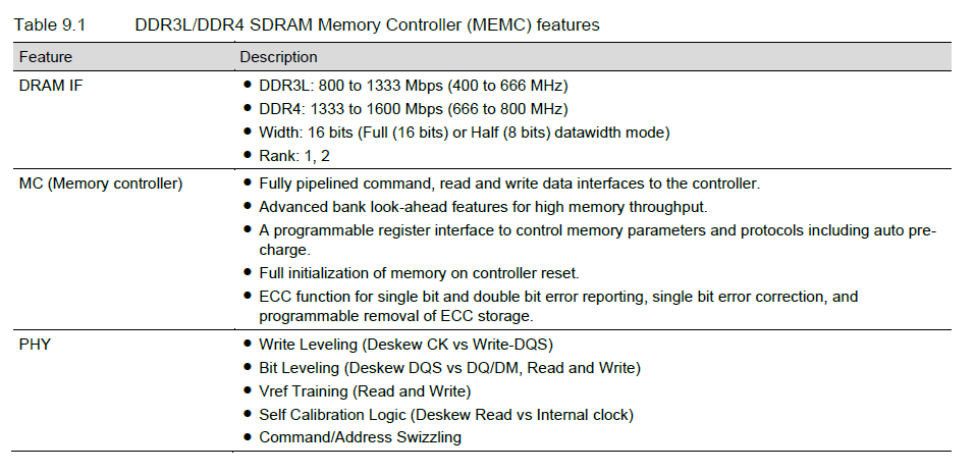

1.2RZ/G2L DDR控制器的相關硬件特性

RZ/G2L的DDR相關硬件架構由多個關鍵模塊協同工作，共同保障內存數據的高效傳輸與穩定運行。

內存控制器（MC）采用全流水線設計，為命令、讀寫數據提供了高效的接口通道。這種設計使得內存訪問指令能夠以流水線的方式快速處理，極大地提高了內存數據的吞吐量。同時，它具備先進的bank look-ahead特性，能夠提前預測內存訪問模式，優化數據讀取和寫入順序，進一步提升內存訪問效率。

通過可編程寄存器接口，開發者可以靈活地控制內存參數和協議，包括自動預充電功能，該功能能夠在內存操作完成后自動對存儲單元進行預充電，為下一次操作做好準備，減少等待時間。在控制器復位時，內存能夠?qū)崿F(xiàn)全面初始化，確保系統啟動時內存狀態的一致性和準確性。

物理層（PHY）集成了多種重要功能。寫均衡（Write Leveling）功能能夠調整數據寫入時的時鐘與數據信號的相位關系，確保數據準確寫入內存單元；位校準（Bit Leveling）用于校準數據信號（DQS）與數據（DQ/DM）之間的相位差，保證數據傳輸?shù)臏?zhǔn)確性；Vref訓練（Read and Write）則通過自動調整參考電壓，優化數據讀寫時的信號質量；自校準邏輯（Self Calibratio Logic）能夠調整讀取數據與內部時鐘的相位關系，確保數據讀取的準確性；命令/地址交織（Command/Address Swizzling）功能通過優化地址映射，提高內存訪問效率，增強系統整體性能。

1.3RZ/G2L DDR控制器ECC功能介紹

RZ/G2L的ECC（糾錯碼）功能是保障數據可靠性的重要機制。在數據存儲和傳輸過程中，由于各種因素的干擾，數據可能會出現錯誤，ECC功能能夠有效地檢測和糾正這些錯誤。

對于單比特錯誤，ECC可以自動檢測并進行糾正，確保數據的準確性。在雙比特錯誤發生時，ECC能夠及時報告錯誤信息，雖然無法直接糾正，但可以讓系統采取相應的措施，如重新讀取數據或進行錯誤處理，避免錯誤數據對系統運行產生嚴重影響。

此外，ECC功能還支持可編程的ECC存儲移除，開發者可以根據實際應用場景和需求，靈活地選擇啟用或關閉ECC功能，在對數據可靠性要求不高且希望降低系統資源占用的情況下，可以關閉ECC功能，從而節省內存空間和計算資源。

結語

敬請期待

精彩尚未結束，下一期我們將深入探討——DDR3和DDR4的背景技術介紹，敬請期待！
