01?什么是CMOS輸出

CMOS輸出是數字電路領域中基于互補金屬氧化物半導體技術實現的輸出結構類型，其輸出電平由輸入電壓狀態直接控制。當輸入為高電平時，輸出呈現低電平；輸入為低電平時則輸出高電平 。該技術廣泛應用于時鐘緩沖器、比較器、振蕩器等器件，典型應用包括ADCLK846和ADCLK854等低功耗時鐘扇出緩沖器、LTC6752高速比較器，以及在移動通訊設備中采用的愛普生SG5032CCN和SG7050CCN等CMOS輸出晶體振蕩器等 。

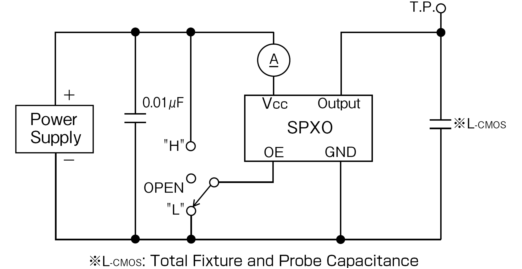

02晶振(Crystal Oscillator)的CMOS輸出

晶振(Crystal Oscillator)的CMOS輸出是指晶振經過內部電路轉換后，輸出信號的電平符合互補金屬氧化物半導體(Complementary Metal-Oxide-Semiconductor)邏輯電平的信號。CMOS輸出可以是以下兩種電平之一：

1.CMOS電平：這種輸出信號有兩個電平狀態，分別是低電平(通常接近0伏)和高電平(通常接近電源電壓，比如5伏或3.3伏)。CMOS邏輯因為其高的輸入阻抗和低的輸出阻抗，以及良好的噪聲容限，在數字電路設計中得到了廣泛的應用。

2.互補CMOS輸出：這通常指的是既有常規的CMOS輸出，也有其相反相位的輸出，即一個輸出為低電平時，另一個輸出為高電平，反之亦然。這樣的輸出常用于驅動互補電路或提供差分信號。

03晶振CMOS輸出的特點

?電平特性

采用高低電平邏輯控制，高電平接近電源電壓（如3.3V或5V），低電平接近0V，與數字電路CMOS邏輯電平兼容，可直接驅動微處理器、FPGA等數字芯片。

功耗與噪聲

?低功耗?：靜態功耗極低，適合電池供電設備（如手機、便攜設備）。 ?

?抗噪聲?：對高頻噪聲有一定抑制能力，但需配合濾波器進一步降低干擾。

信號質量

?邊沿對稱?：信號上升/下降時間快且對稱，利于高速傳輸。

?兼容性?：無需額外電平轉換即可直接為數字電路提供時鐘信號

04晶振CMOS輸出應用場景

廣泛應用于微處理器、數字信號處理器、通訊設備等需精準時鐘源的場景，如單片機、工控系統等。
