Texas Instruments TPS22999EVM評估模塊提供一種簡單的方法，用以測量和評估TPS22999負載開關。TI TPS22999EVM是一款雙層PCB，具有與器件的VIN 和VOUT 連接，能夠處理高連續電流并允許低電阻通路進出被測開關。測試點連接使用戶能夠使用用戶定義的測試條件控制器件并進行準確的RON 測量。

數據手冊：*附件：Texas Instruments TPS22999EVM 驅動評估模塊數據手冊.pdf

特性

• VIN 輸入電壓范圍：0.1V至Vbias 1V
• 帶有焊盤的板載CIN 和COUT 電容器，可實現可選附加電容
• VBIAS 輸入電壓范圍：2.3V至5.5V
• 訪問TPS22999負載開關的VIN 、VOUT 、EN、VBIAS 、PG和GND引腳

應用

• 可穿戴設備
• 固態硬盤（SSD）
• 個人電腦和筆記本電腦
• 工業電腦
• 光學模塊

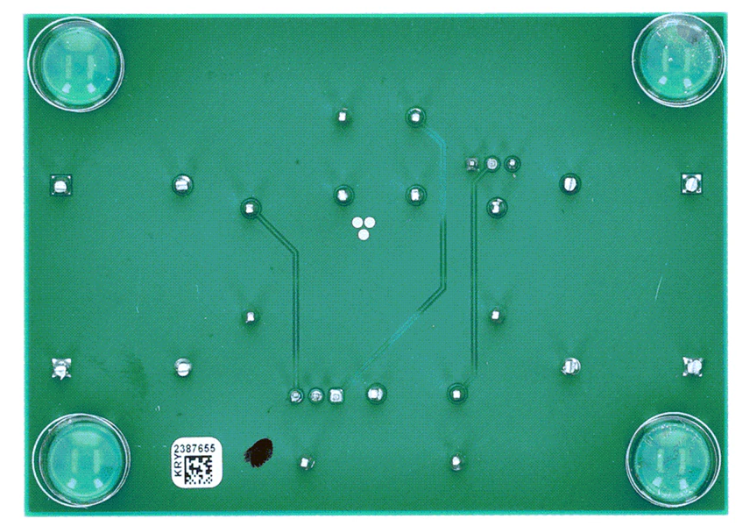

布局
