工業電機工作時，絕緣狀態監測標準化工作是確保設備安全性的核心內容。沃倫森電氣的WRS-MTS2X低壓電機絕緣傳感器和WRS-MTS31中壓電機絕緣傳感器，都是基于多維度的標準匹配技術構建的，針對不同電壓等級電機，搭建全過程合規絕緣監測系統。下面就設計，參數和功能三個維度進行分析。

一、設計原理：準確匹配測量方法和標準

（一）直流注入法在低壓場景下的應用

WRS-MTS2X使用500VDC直流注入法進行絕緣電阻測量，全面按照GB/T 20160-2006《旋轉電機絕緣電阻測試》技術要求進行測試。這種方法在特定電壓下用直流注入來保證絕緣電阻測量結果的規范性和狀態評估的可靠性。

在運行機制方面，該傳感器實施了“操作監控供電參數，停運自動測量絕緣”的全周期管理，這符合GB/T 14711-2013《中小型旋轉電機通用安全要求》對全生命周期監測的規定，確保電機能夠持續穩定運行。

工作流程:

（二）中壓場景高壓耦合技術研究

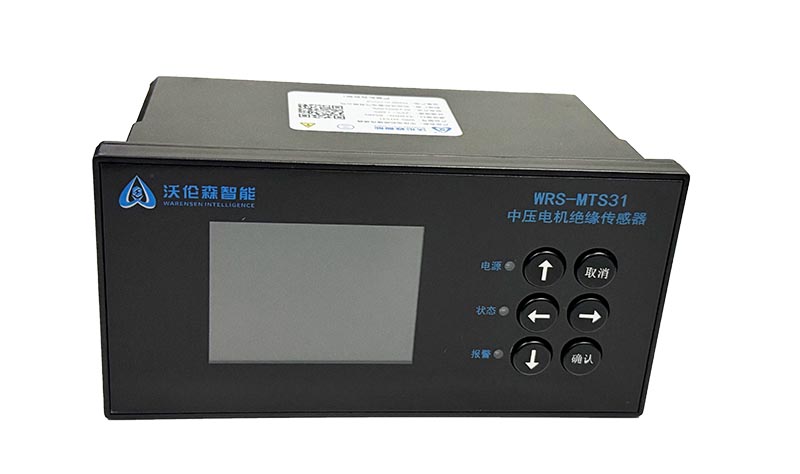

WRS-MTS31與WRS-MTS3X高壓耦合器配合使用，采用2500VDC直流注入法對電機的主要絕緣進行測試，確保滿足GB/T 20160-2006對中壓電機絕緣的測試標準。實時收集電壓和電流、自動切換監測模式的特性，與GB/T 14711-2013中的“對異常情況進行實時預警”安全理念是一致的，可以迅速識別絕緣隱患。

二、技術參數：從多指標到標準嚴謹落地

（一）供電和能效標準化設計

供電兼容性：兩款傳感器均采用AC 85-265V 50Hz電源，低壓型號功率<10W,中壓型號<15W,符合GB/T 11022-2020《高壓交流開關設備共用技術要求》，適配常規電網環境并兼顧低功耗特性。

測量精度:

低壓型絕緣電阻的測量范圍為1kΩ-999MΩ；誤差≤1；

中壓型在1MΩ-9999MΩ區間誤差<3%（1-999MΩ）和<5%（1000-9999MΩ），均滿足GB/T 20160-2006精度要求。

（二）對環境適應性進行了標準驗證

溫度范圍：低壓型工作溫度-25°C-60°C,中壓型-20°C-60°C（儲存溫度擴展至-20°C-75°C），均通過GB/T 2423.1-2008（低溫）、GB/T 2423.2-2008（高溫）等環境試驗，適應工業復雜環境。

濕度要求：兩者均要求相對濕度<95%（無凝露），符合GB/T 2423.3-2016《恒定濕熱試驗》標準。

三、功能特性：智能化和標準化深度結合

（一）工業通信中協議的合規性

這兩種傳感器都具有RS-485接口和Modbus協議并滿足GB/T19582-2008《工業自動化網絡規范》的要求，并且支持和PLC,SCADA系統的無縫連接。部分機型支持433MHz無線通信增強了系統部署的靈活性以適應智能化工廠數據交互要求。

（二）安全保護機制全維度涵蓋

絕緣與電氣報警：可設置1kΩ-100MΩ絕緣報警閾值，并對電壓、電流、諧波等參數設定預警邊界，符合GB/T 14711-2013安全要求，同時適配GB/T 14549-1993（諧波）、GB/T 12326-2020（電壓波動）等電能質量標準。

中壓連鎖控制系統:WRS-MTS31具備與電機控制開關聯動的功能，能夠自動改變工作模式并輸出繼電器的報警信號，從而構建了一個“監控--報警--管控”的閉環系統，以增強中壓系統的整體安全性。

（三）電磁兼容可靠性設計

該傳感器嚴格遵循GB/T 17626.2-2018（靜電放電抗擾度）和GB/T 17626.3-2016（射頻抗擾度）等相關標準，并通過專門的抗干擾設計確保其在高頻電磁環境中能夠穩定工作，從而避免數據的失真。

四、國際標準對標做法

（一）性能評估全球化適配

IEC 60034-1《旋轉電機額定值和性能》規定，電機的效率，功率等核心參數必須進行實時監控。沃倫森傳感器對電流和電壓的數據進行采集，從而為電機能否達到額定性能的評價奠定了基礎，幫助企業適應國際市場準入的要求。

（二）絕緣耐壓與國際接軌

WRS-MTS2X的500VDC測試電壓和WRS-MTS31的2500VDC測試電壓分別與IEC 60243-1的《絕緣耐壓試驗》和IEC 60270的《高電壓測試技術》相對應。這兩套測試流程都嚴格遵循國際的安全標準，以確保絕緣性能評估的結果在全球范圍內得到廣泛認可。

五、標準延伸——全鏈條合規性?xún)r(jià)值彰顯

傳感器不僅涵蓋了核心維度，還包括絕緣結構評定（GB/T 17948.3-2017）、繼電保護試驗（GB/T 7261-2016）和互感器技術（GB/T 20840.1-2010）等多個標準。這些全流程的數據采集為電機的全生命周期管理提供了堅實的支持。沃倫森電氣將標準化作為其核心競爭力，在新能源和軌道交通領域提供同時具備可靠性和合規性絕緣監測方案。

請查看產品的詳細技術參數或者獲得符合性報告。請與沃倫森電氣鐘先生聯系:19005731895我們會提供定制電機絕緣監測解決方案。
