在工業電機運行中，絕緣狀態監測的標準化是保障設備安全的核心。沃倫森電氣 WRS-MTS2X 低壓電機絕緣傳感器 與 WRS-MTS31 中壓電機絕緣傳感器，以多維度標準契合性為技術基石，為不同電壓等級電機構建了全流程合規的絕緣監測體系。以下從設計、參數、功能等維度展開解析。

一、設計原理：測量方法與標準的精準匹配
（一）低壓場景的直流注入法應用
WRS-MTS2X 采用 500VDC 直流注入法 測量絕緣電阻，完全遵循 GB/T 20160-2006《旋轉電機絕緣電阻測試》 的技術要求。該方法通過特定電壓下的直流注入，確保絕緣電阻測量的規范性，為狀態評估提供可靠數據。
在運行機制上，傳感器實現 “運行監測供電參數、停機自動測絕緣” 的全周期管理，符合 GB/T 14711-2013《中小型旋轉電機通用安全要求》 對全生命周期監測的規定，保障電機持續穩定運行。

工作流程：

（二）中壓場景的高壓耦合技術

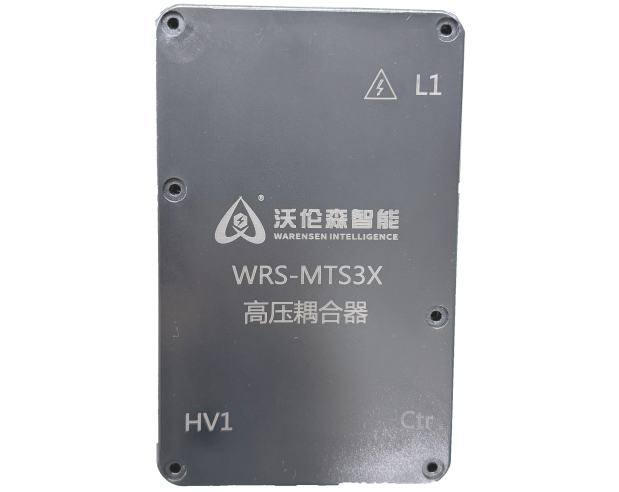

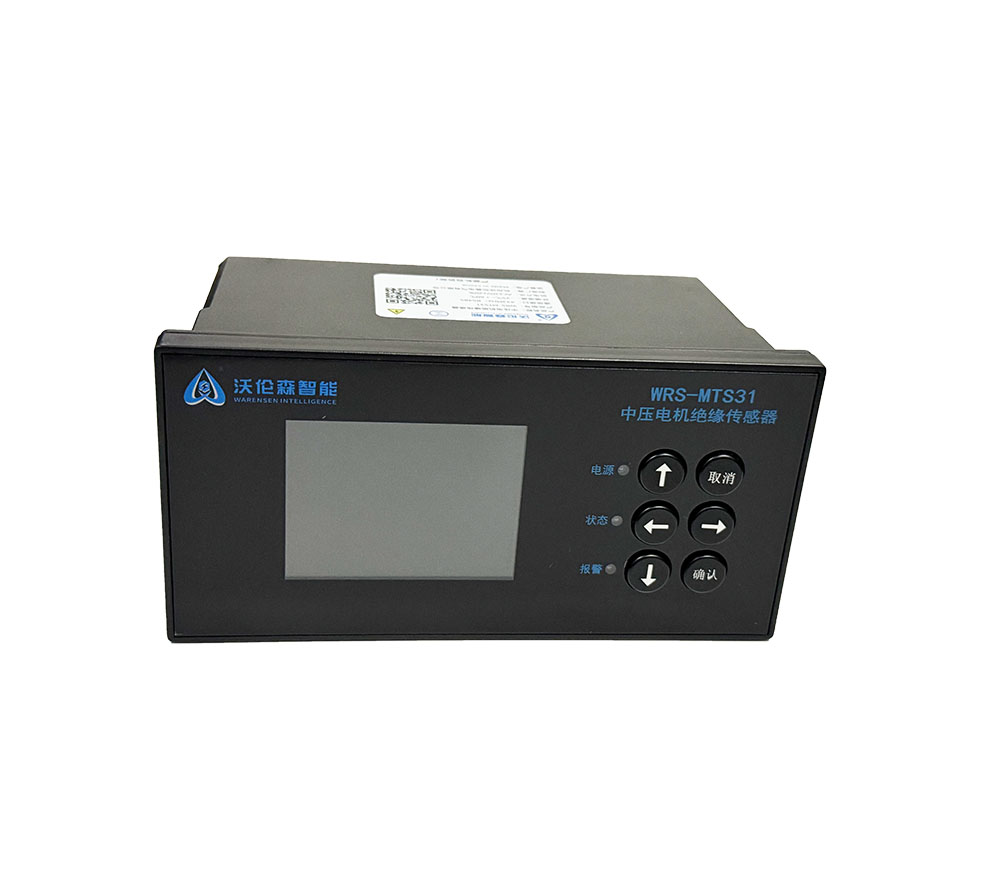

WRS-MTS31 搭配 WRS-MTS3X 高壓耦合器，以 2500VDC 直流注入法 測試電機主絕緣，滿足 GB/T 20160-2006 對中壓電機的絕緣測試要求。其實時采集電壓電流、自動切換監測模式的特性，與 GB/T 14711-2013 中 “實時預警異?！?的安全理念一致，可快速識別絕緣隱患。

二、技術參數：多指標對標準的嚴格落地
（一）供電與能效的標準化設計
供電兼容性：兩款傳感器均采用 AC 85-265V 50Hz 電源，低壓型號功率＜10W，中壓型號＜15W，符合 GB/T 11022-2020《高壓交流開關設備共用技術要求》，適配常規電網環境并兼顧低功耗特性。
測量精度：
低壓型絕緣電阻測量范圍 1kΩ-999MΩ，誤差≤5%；
中壓型在 1MΩ-9999MΩ 區間誤差＜3%（1-999MΩ）和＜5%（1000-9999MΩ），均滿足 GB/T 20160-2006 精度要求。
（二）環境適應性的標準驗證
溫度范圍：低壓型工作溫度 -25℃-60℃，中壓型 -20℃-60℃（儲存溫度擴展至 - 20℃-75℃），均通過 GB/T 2423.1-2008（低溫）、GB/T 2423.2-2008（高溫） 等環境試驗，適應工業復雜環境。
濕度要求：兩者均要求相對濕度＜95%（無凝露），符合 GB/T 2423.3-2016《恒定濕熱試驗》 標準。

三、功能特性：智能化與標準化的深度融合
（一）工業通信的協議合規性
兩款傳感器均配備 RS-485 接口，采用 Modbus 協議，符合 GB/T 19582-2008《工業自動化網絡規范》，支持與 PLC、SCADA 系統無縫對接。部分型號支持 433MHz 無線通信，提升系統部署靈活性，滿足智能化工廠的數據交互需求。
（二）安全保護機制的全維度覆蓋
絕緣與電氣報警：可設置 1kΩ-100MΩ 絕緣報警閾值，并對電壓、電流、諧波等參數設定預警邊界，符合 GB/T 14711-2013 安全要求，同時適配 GB/T 14549-1993（諧波）、GB/T 12326-2020（電壓波動） 等電能質量標準。
中壓連鎖控制：WRS-MTS31 支持與電機控制開關聯動，自動切換工作模式并輸出繼電器報警信號，形成 “監測 - 預警 - 控制” 閉環，強化中壓系統安全性。
（三）電磁兼容的可靠性設計
傳感器遵循 GB/T 17626.2-2018（靜電放電抗擾度）、GB/T 17626.3-2016（射頻抗擾度） 等標準，通過抗干擾設計確保在高頻電磁環境下穩定運行，避免數據失真。

四、國際標準的對標與實踐
（一）性能評估的全球化適配
IEC 60034-1《旋轉電機額定值和性能》 要求對電機效率、功率等核心參數實時監測。沃倫森傳感器通過采集電流、電壓等數據，為評估電機是否達到額定性能提供依據，助力企業滿足國際市場準入要求。
（二）絕緣耐壓的國際標準對接
WRS-MTS2X 的 500VDC 測試電壓 與 WRS-MTS31 的 2500VDC 測試電壓，分別對應 IEC 60243-1《絕緣耐壓試驗》 和 IEC 60270《高電壓測試技術》，測試流程遵循國際安全規范，確保絕緣性能評估結果全球互認。

五、標準延伸：全鏈條合規性的價值體現
除核心維度外，傳感器還覆蓋 絕緣結構評定（GB/T 17948.3-2017）、繼電保護試驗（GB/T 7261-2016）、互感器技術（GB/T 20840.1-2010） 等標準，通過全流程數據采集為電機全生命周期管理提供支撐。沃倫森電氣以標準化為核心競爭力，為新能源、軌道交通等行業提供兼具可靠性與合規性的絕緣監測方案。
如需了解產品詳細技術參數或獲取合規性報告，歡迎聯系沃倫森電氣鐘女士：19005731895，我們將為您提供定制化的電機絕緣監測解決方案。
