LM2662/LM2663 CMOS 電荷泵電壓轉換器在 范圍為 1.5 V 至 5.5 V，可承受相應的負電壓。LM2662/LM2663 使用兩個低成本 電容器可提供 200 mA 的輸出電流，而沒有與電感器相關的成本、尺寸和 EMI 基于轉換器。工作電流僅為 300 μA，工作效率高于 LM2662/LM2663 在大多數負載下為 90%，為電池供電系統提供理想的性能。這 LM2662/LM2663 也可用作正電壓倍增器。
*附件：lm2662.pdf

通過在OSC引腳上添加一個外部電容器，可以降低振蕩器頻率。 此外，OSC引腳還可用于驅動具有外部時鐘的LM2662/LM2663。對于 LM2662，一個 頻率控制 （FC） 引腳選擇 20 kHz 或 150 kHz 的振蕩器頻率。對于 LM2663，一個 外部關斷 （SD） 引腳取代了 FC 引腳。SD 引腳可用于禁用器件和 將靜態電流降低至10 μA。LM2663 的振蕩器頻率為 150 kHz。

特性

• 反轉或加倍輸入電源電壓
• 3.5-Ω典型輸出電阻
• 200 mA 時 86% 典型轉換效率
• （LM2662）可選振蕩器頻率：
  20 kHz/150 kHz
• （LM2663）低電流關斷模式

參數

方框圖

?1. 產品概述?

• ?功能?：CMOS電荷泵電壓轉換器，可將1.5V至5.5V正電壓轉換為對應負電壓（逆變模式）或?qū)崿F(xiàn)正電壓倍增（倍壓模式）。
• ?關鍵特性?：
  • 輸出電流達200mA（無需電感）
  • 典型轉換效率86%（200mA負載）
  • 低靜態電流（300μA）
  • 可選振蕩器頻率（LM2662：20kHz/150kHz；LM2663固定150kHz）
  • 關斷模式（LM2663靜態電流降至10μA）

?2. 應用場景?

• 筆記本電腦、手機、醫療設備
• 運放電源、接口電源、便攜儀器

?3. 技術細節?

• ?引腳功能?：
  • CAP+/CAP-：電荷泵電容接口
  • OSC：振蕩器控制（支持外部時鐘或電容調節頻率）
  • LV：低壓模式選擇（<3.5V需接地）
  • FC/SD：頻率控制（LM2662）或關斷控制（LM2663）
• ?電氣參數?：
  • 輸入電壓范圍：1.5V-5.5V
  • 輸出阻抗：3.5Ω（典型值）
  • 工作溫度：-40℃至85℃

?4. 典型應用電路?

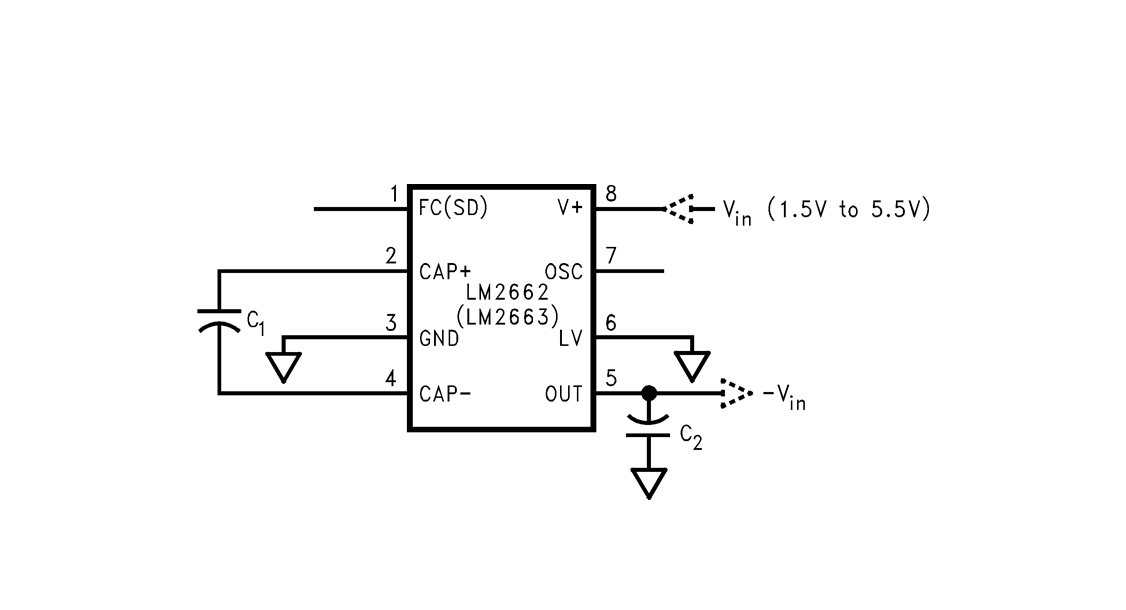

• ?電壓逆變器?：通過兩個外部電容實現負壓輸出
• ?電壓倍增器?：調整引腳連接實現正壓倍增
• ?級聯方案?：多芯片級聯可生成更高電壓（如±15V）
• ?穩壓設計?：搭配LDO（如LP2986）實現精確穩壓

?5. 設計要點?

• 推薦使用低ESR電容（如陶瓷電容）
• 布局需優先考慮V+、GND、CAP引腳的短路徑設計
• 輸出紋波與電容ESR和振蕩頻率直接相關

?6. 封裝信息?

• 提供SOIC-8封裝（4.9mm×3.91mm）
• 符合RoHS標準，支持卷帶/管裝包裝
