LT1054 器件是一款帶穩壓器的雙極性開關電容電壓轉換器。 它 提供比以前更高的輸出電流和顯著更低的電壓損耗 變換 器。 自適應開關驅動方案可在較寬的輸出范圍內優化效率 電流。

100 mA 輸出電流下的總壓降通常為 1.1 V。這適用于整個電源電壓范圍為 3.5 V 至 15 V。靜態電流通常為 2.5 mA。
*附件：lt1054.pdf

LT1054 還提供調節功能，這是以前在開關電容器電壓轉換器中不具備的功能開關電容器電壓轉換器。通過添加外部電阻分壓器，可以獲得穩壓輸出。該輸出根據輸入電壓和輸出電流的變化進行調節。LT1054 也可以通過將反饋端子接地來關斷。關斷時的電源電流通常為 100 μA。

LT1054 的內部振蕩器以 25 kHz 的標稱頻率運行。 這 振蕩器端子可用于調節開關頻率或?qū)T1054進行外部同步。

該LT1054C的表征是在 0°C 至70°C 的自由空氣溫度范圍內運行。該LT1054I的表征是在 ?40°C 至85°C 的自由空氣溫度范圍內運行。

特性

• 輸出電流，100 mA
• 低損耗，100 mA 時為 1.1 V
• 工作范圍，3.5 V 至 15 V
• 用于調節的基準和誤差放大器
• 外部關斷
• 外部振蕩器同步
• 設備可以并聯
• 與 LTC1044/7660 引腳兼容

參數

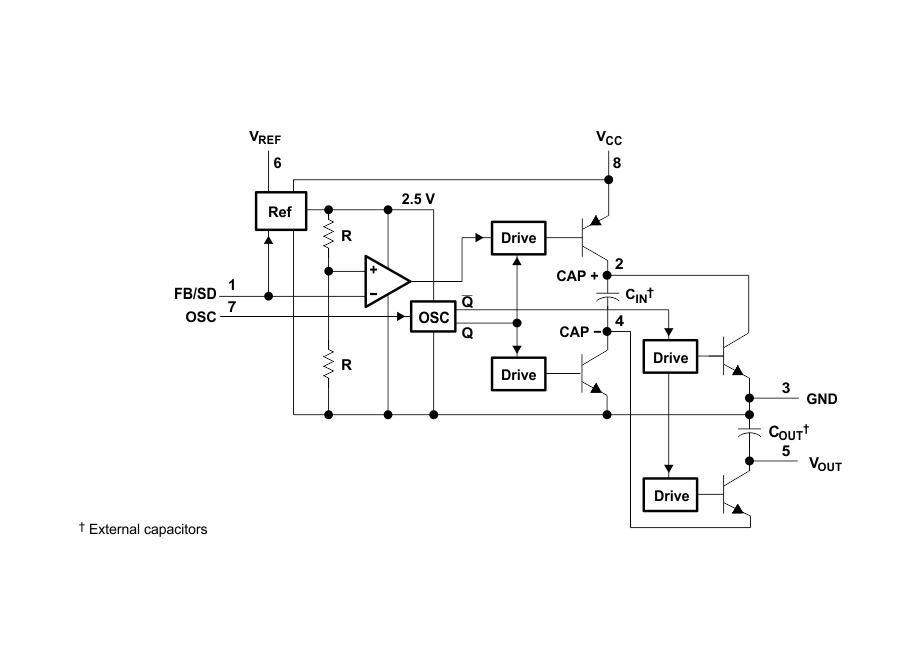

方框圖

1. 核心特性?

• ?輸出能力?：100mA輸出電流，100mA時低壓降僅1.1V
• ?工作范圍?：3.5V至15V寬輸入電壓
• ?集成功能?：內置基準電壓和誤差放大器用于穩壓，支持外部關斷及振蕩器同步
• ?并聯能力?：多器件可并聯使用，引腳兼容LTC1044/7660

?2. 典型應用場景?

• 工業通信（如RS232接口）
• 數據采集系統電源
• 電壓反相器/倍壓器
• 正負穩壓電源設計

?3. 關鍵技術描述?

• ?開關電容架構?：通過自適應開關驅動優化效率，25kHz默認振蕩頻率（可外部調節或同步）
• ?穩壓功能?：通過外部分壓電阻實現輸出穩壓，補償輸入電壓及負載變化
• ?低功耗模式?：關斷模式下靜態電流僅100μA

?4. 電氣參數?

• ?電壓損失?：100mA時典型值1.1V（全輸入范圍）
• ?參考電壓?：2.5V基準（±40mV容差）
• ?溫度范圍?：商用級（0°C70°C）/工業級（-40°C85°C）

?5. 設計要點?

• ?電容選擇?：推薦低ESR鉭電容，CIN與COUT比例建議1:10
• ?布局建議?：縮短CAP+/CAP-走線，反饋路徑遠離高頻信號
• ?散熱管理?：可通過外部電阻分散功耗（如11Ω電阻降低490mW損耗）

?6. 典型電路示例?

• ?基礎逆變器?：輸入7V時輸出-5V（RL=500Ω）
• ?倍壓拓撲?：支持正/負電壓倍壓（如12V轉±15V）
• ?數字編程電源?：配合AD558實現可調負壓輸出

?7. 封裝與訂購信息?

• 提供PDIP-8和SOIC-16封裝
• 型號后綴區分溫度等級（C/I）和包裝形式（管裝/卷帶）
