TPS23734 器件結合了以太網供電 （PoE） 受電設備 （PD） 接口和針對反激式和有源鉗位正向 （ACF） 開關穩壓器設計進行了優化的電流模式 DC-DC 控制器。在反激式配置的情況下，支持使用初級側調節 （PSR）。PoE 接口支持 IEEE 802.3bt 和 IEEE 802.3at 標準，適用于 PD 輸入時需要高達 25.5 W 或更低功率的應用。

提供可編程擴頻頻率抖動 （SSFD），以最大限度地減少 EMI 濾波器的尺寸和成本。具有可調節軟啟動功能的高級啟動有助于使用最小的偏置電容器，同時簡化轉換器啟動和打嗝設計，同時確保滿足 IEEE 802.3bt /at 啟動要求。
*附件：tps23734.pdf

軟停止功能可最大限度地減少開關功率 FET 的壓力，從而降低 FET BOM 成本。

DC-DC 控制器的 PSR 功能使用來自輔助繞組的反饋來控制輸出電壓，無需外部并聯穩壓器和光耦合器。它針對連續導通模式 （CCM） 進行了優化，可與次級側同步整流配合使用，從而在多個輸出上實現最佳效率、調節精度和階躍負載響應。

DC-DC 控制器具有斜率補償和消隱功能。典型開關頻率為 250 kHz。

自動 MPS 支持具有低功耗模式或多個電源饋電的應用。它根據 PSE 類型和系統條件自動調整其脈沖電流幅度和持續時間，以保持功率，同時最大限度地減少消耗。

特性

• 完整的 IEEE 802.3bt Type 3（1-4 類）和 802.3at PoE PD 解決方案
  • EA Gen 2 徽標就緒（PoE 2 PD 控制器）
  • 堅固耐用的 100 V、0.3 Ω（典型值）熱插拔 MOSFET
  • 支持高達 30W 工作電壓的功率水平
• 集成PWM控制器，用于反激式或有源鉗位正向配置
  • 帶初級側調節的反激式控制
    • 支持 CCM作
    • ±1.5%（典型值，5V 輸出）負載調節（0-100% 負載范圍）— 帶同步 FET
    • ±3%（典型值，12V 輸出）負載調節（5-100% 負載范圍）— 二極管整流
  • 還支持二次側調節
  • 軟啟動控制，具有高級啟動和打嗝模式過載保護
  • 軟停止關斷
  • 可調頻率同步
  • 用于 EMI 的可編程頻率抖動
• 自動保持電源簽名 （MPS）
  • 自動調整為 PSE 類型和負載電流，具有自動拉伸功能
• 主適配器優先級輸入
• –40°C 至 125°C 結溫范圍

參數

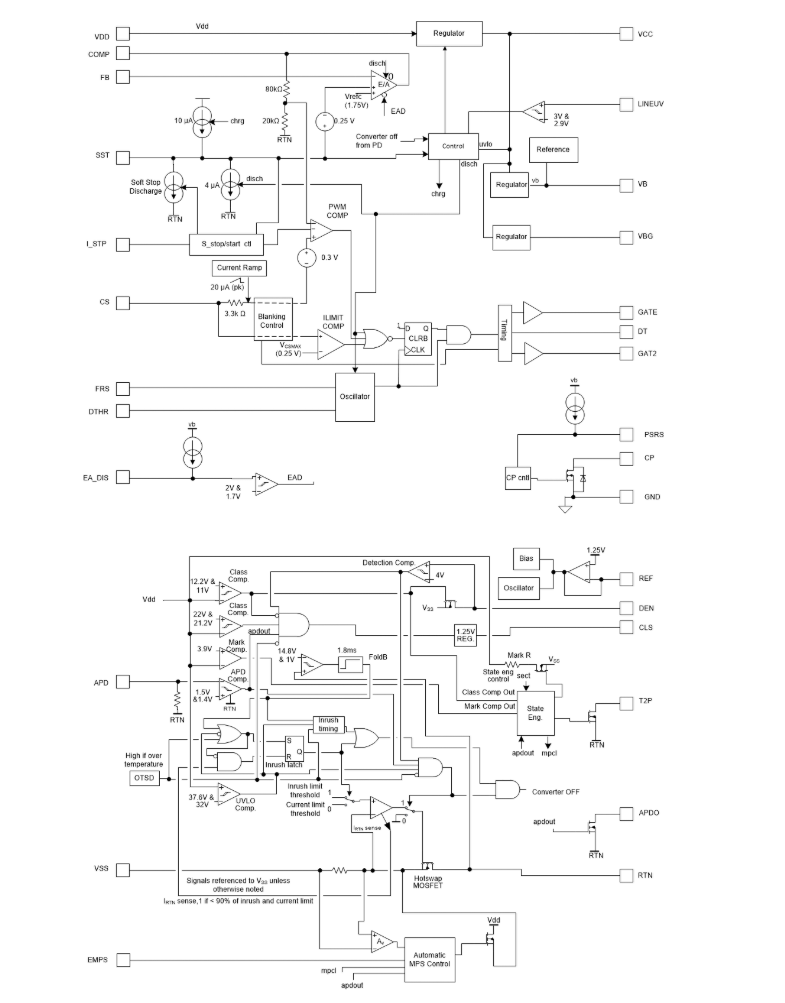

方框圖

?1. 核心特性?

• ?PoE兼容性?：完整支持IEEE 802.3bt Type 3（Class 1-4）及802.3at標準，集成100V/0.3Ω（典型值）熱插拔MOSFET，支持最高30W功率。
• ?高效DC-DC控制?：
  • 集成PWM控制器，支持反激（Flyback）或有源鉗位正激（Active Clamp Forward）拓撲。
  • 反激配置支持原邊調節（PSR），無需光耦反饋，典型負載調節精度±1.5%（5V輸出）或±3%（12V輸出）。
  • 可編程頻率（250kHz典型值）及同步功能，支持頻率抖動（EMI優化）。
• ? 自動維護電源簽名（MPS） ?：根據PSE類型和負載電流自動調整脈沖電流幅度與持續時間，確保供電連續性。
• ?適配器優先級?：通過APD引腳實現輔助電源優先接入，支持冗余電源或功率共享。

?2. 關鍵應用場景?

• ?網絡設備?：IP電話、無線接入點、安防攝像頭。
• ?工業與冗余系統?：需高可靠性供電的場景。

?3. 功能模塊詳解?

• ?PoE接口?：
  • ?檢測與分類?：25.5kΩ檢測電阻（RDEN），支持Class 0-4硬件分類（通過CLS引腳電阻配置）。
  • ?熱插拔保護?：內置MOSFET提供浪涌電流限制（140mA典型值）和過流保護（0.925A）。
• ?DC-DC控制器?：
  • ?軟啟動/軟停止?：通過SST引腳電容調節啟動時間，降低開關應力。
  • ?電流模式控制?：CS引腳檢測開關管電流，支持斜率補償（內部或外部電阻RS）。
  • ?反饋選項?：支持PSR（原邊調節）或光耦反饋（通過COMP引腳）。
• ?保護機制?：
  • ? 輸入欠壓鎖定（UVLO） ?：VDD閾值37.6V（開啟）/32V（關閉），VCC閾值8.25V（開啟）/6.1V（關閉）。
  • ? 過熱關斷（OTSD） ?：結溫超過155℃（典型值）時關閉輸出。

?4. 設計要點?

• ?布局與EMI?：
  • 優先短路徑布線（如電流檢測電阻至CS引腳），減少開關噪聲干擾。
  • 頻率抖動（SSFD）可通過DTHR引腳電容/電阻配置，降低傳導EMI。
• ?熱管理?：
  • 裸露焊盤PAD_S（VSS）和PAD_G（RTN）需連接大面積銅箔散熱。
• ?適配器ORing?：支持三種電源輸入方案（PoE優先、適配器優先或輸出側ORing），需注意隔離與TVS保護。

?5. 典型應用電路?

• ?輸入保護?：100V TVS管（如SMAJ58A）防護以太網端口浪涌。
• ?輸出調節?：TLV431+光耦實現次級反饋（非PSR模式時）。
• ?同步整流?：GAT2引腳驅動次級同步MOSFET（需配置DT引腳死區時間）。

?6. 文檔支持?

• 包含完整電氣特性表、引腳功能說明、典型性能曲線及封裝信息（45引腳VQFN）。
• 參考設計指南詳見配套EVM手冊（TPS23734EVM-094）。
