項目功能介紹

開機通過WIFI自動受時。

每小時鬧鐘一次，開啟水泵換水并根據溫度（是否大于30度）控制打開時間，30s，60s。（鬧鐘每小時0分開啟，已調通）

檢測到貓咪經過，水泵自動開啟一段時間。

自定義炫彩RGB。

檢測水槽是否有水，若缺水蜂鳴器警報并關閉RGB燈光。

檢測電池電壓，若電池電量不足時蜂鳴器發出間歇警報并關閉RGB燈光。（效果和缺水類似，但是警報聲不同）

可通過電池供電，也可以通過TYPE-C供電（同時也能給電池充電）。

板載串口調試接口，也可以通過SWD調試。

WiFi控制水泵開啟。

可以擴展觸摸按鍵開啟水泵。

眾所周知貓咪總是不喜歡喝自己碗里的水，就想給自己的貓咪做一個智能飲水機。網上上一搜發現智能貓咪飲水機價格普遍溢價太高，就想自己做一個。

于是便在網上找了個便宜的飲水機改造，非常便宜十來塊拿下，此刻便擁有了水槽和USB水泵。正好借此次機會獲得元器件，制作一個功能更強的智能飲水機。

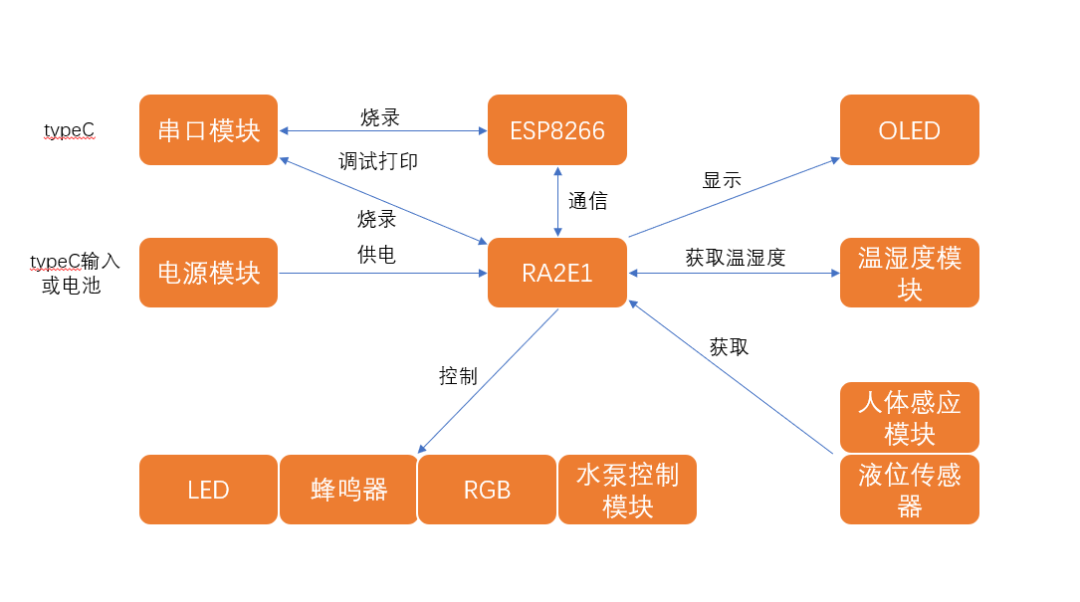

項目結構

實物外觀

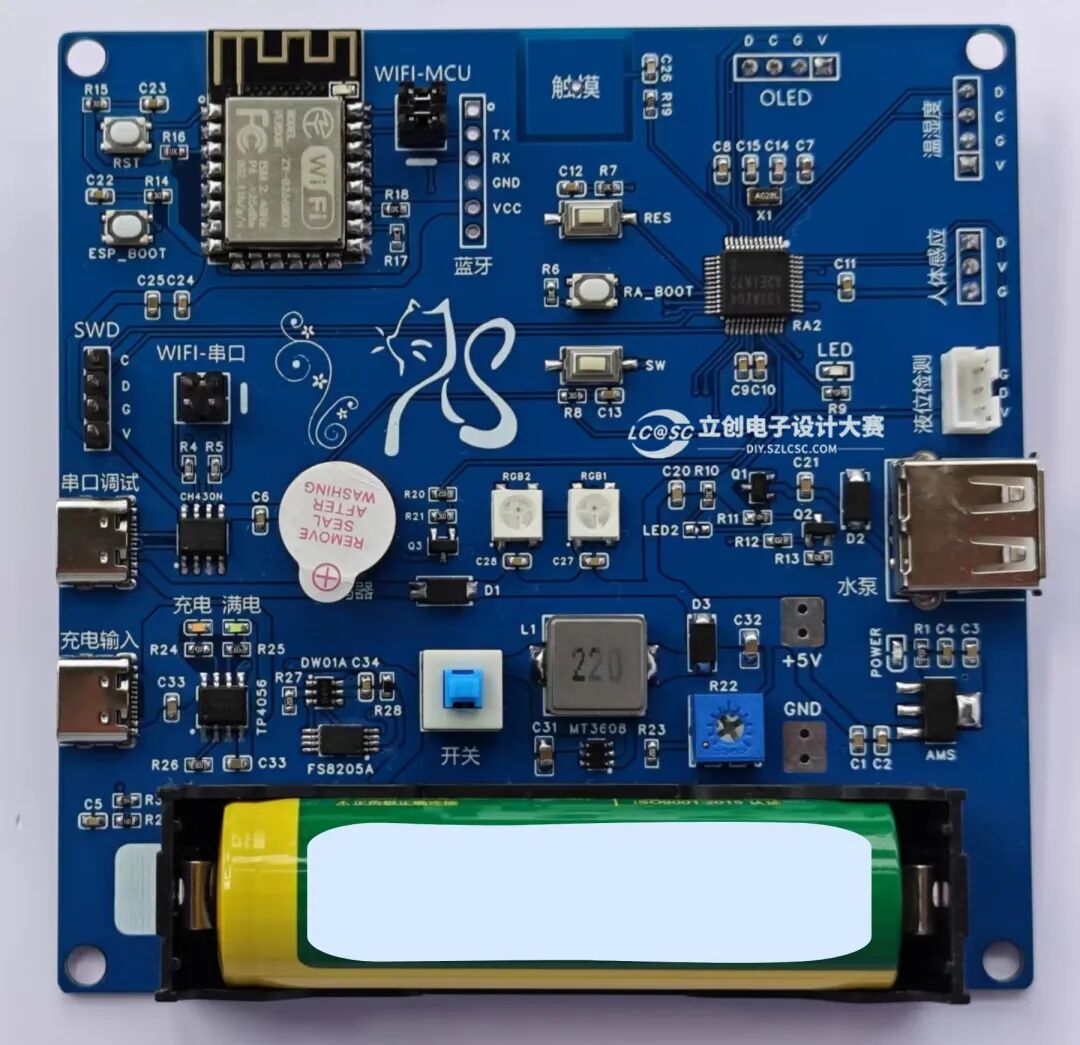

電路板實物圖

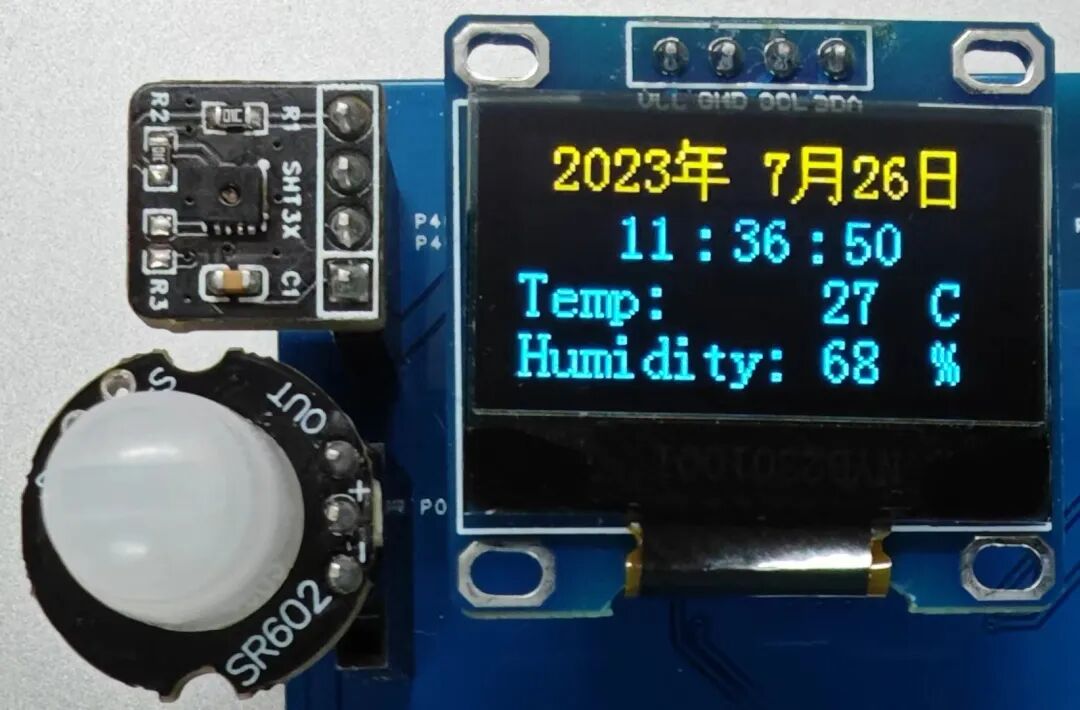

溫濕度、人體感應、OLED模塊

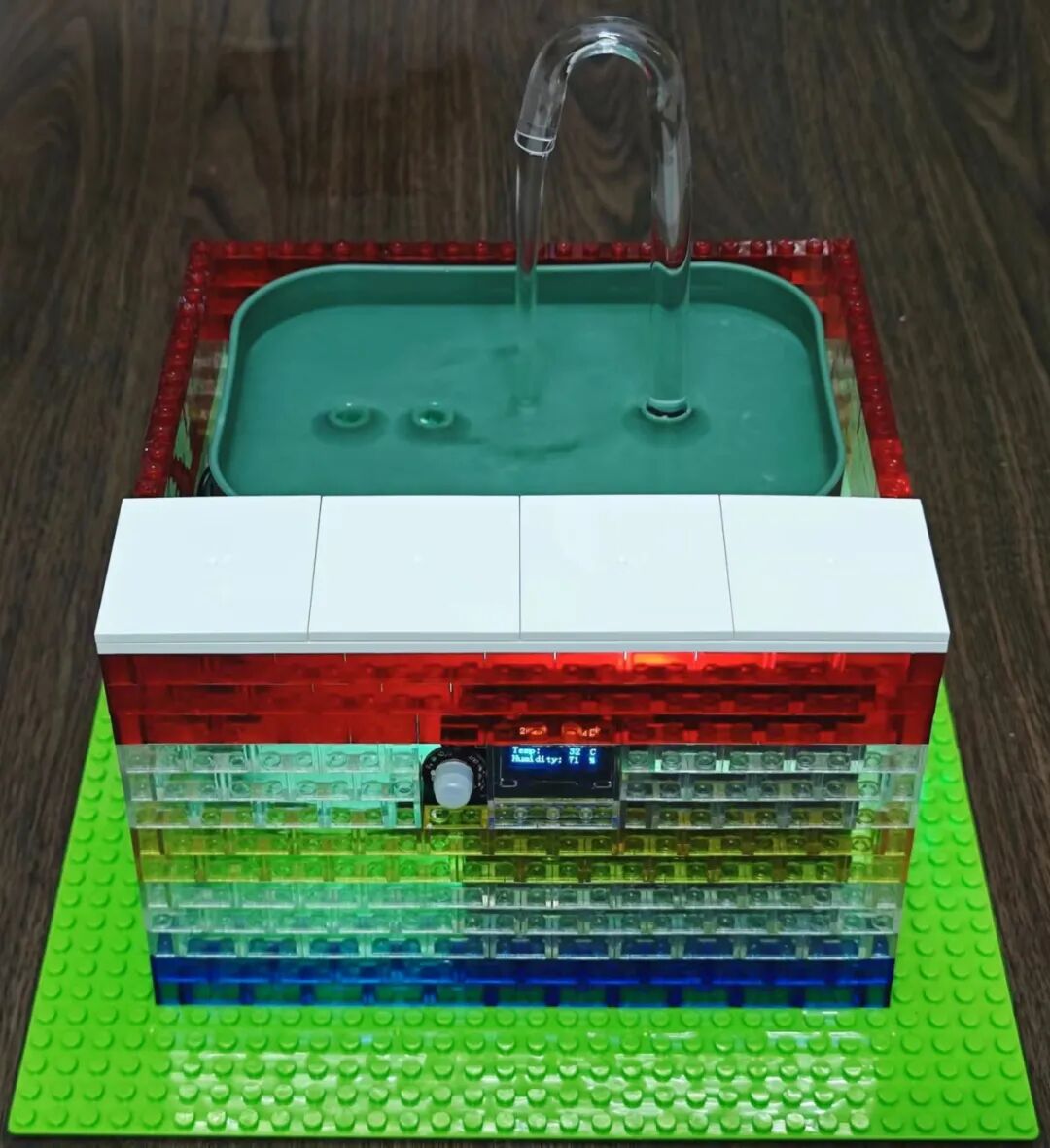

智能飲水機正面

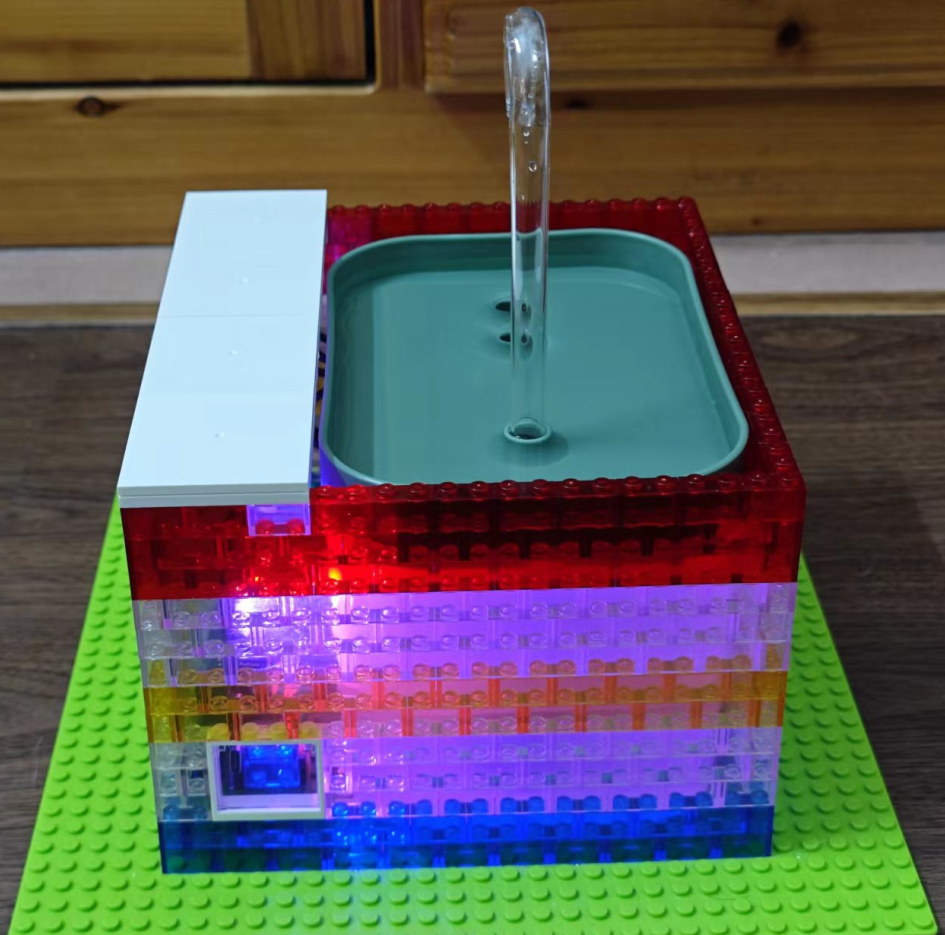

智能飲水機側面（充電接口）

硬件電路

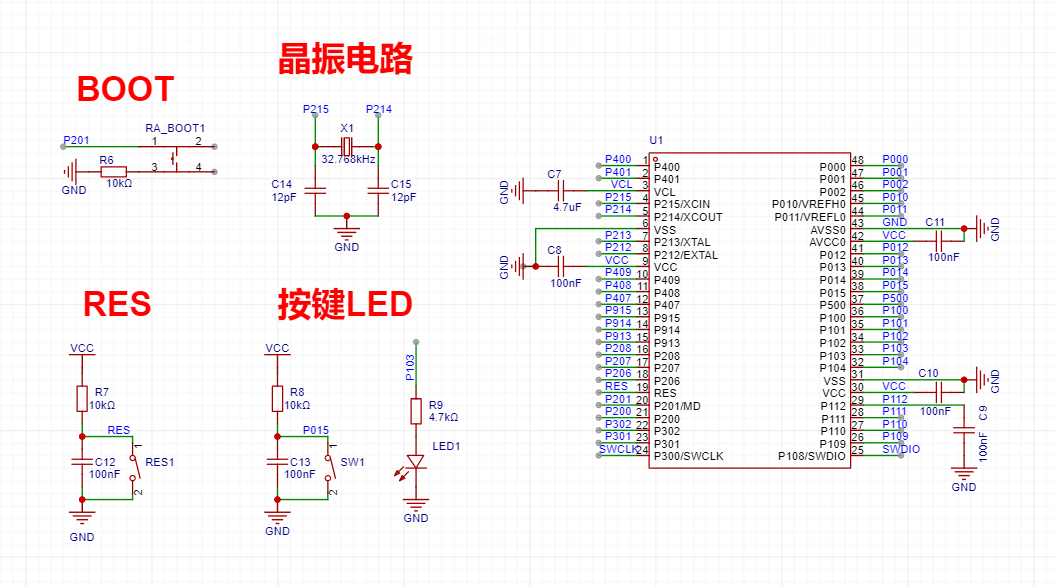

1.MCU核心電路

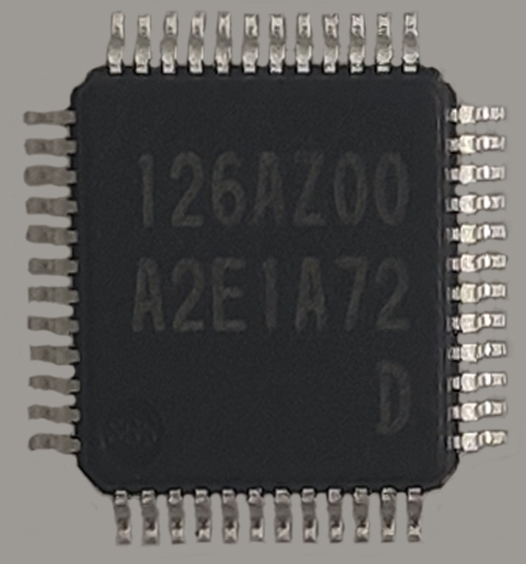

#R7FA2E1A72DFL芯片特性：

48MHz ArmCortex-M23

64kB的閃存以及16kB SRAM

4kB數據閃存，提供與EEPROM類似的數據存儲功能

1.6V-5.5V的寬工作電壓范圍

增強型電容式觸摸感應單元（CTSU）

12位ADC，LPACMP，溫度傳感器

32位通用PWM定時器，16位通用PWM定時器，低功耗異步通用定時器

實時時鐘

SCI（UART、簡單SPI、簡單I2C）

獨立的SPI接口/I2C多主接口

安全功能

加密功能

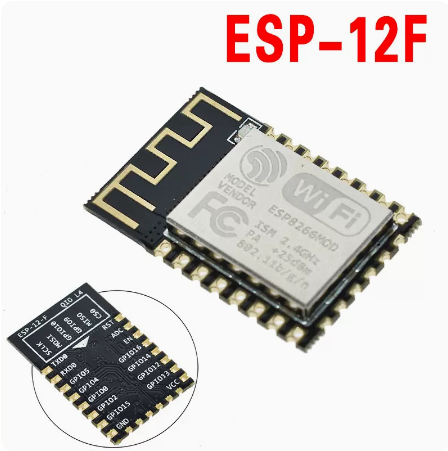

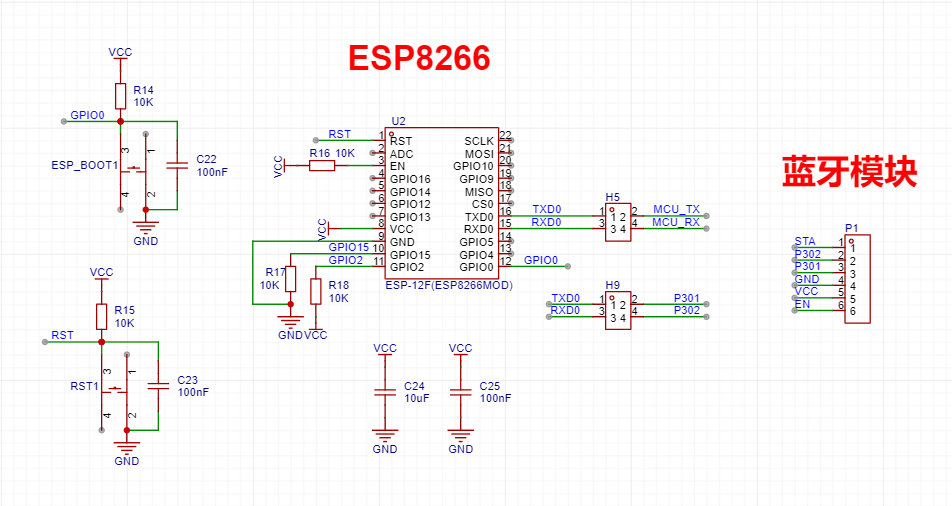

2.WIFI電路（可換成藍牙）

ESP8266購買時最好買帶有AT固件的，沒有的話需要自己下載

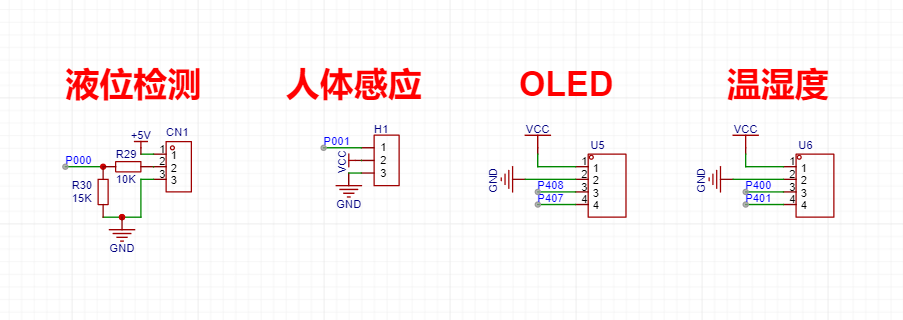

3.液位檢測傳感器、人體感應傳感器、

溫濕度傳感器、OLED模塊

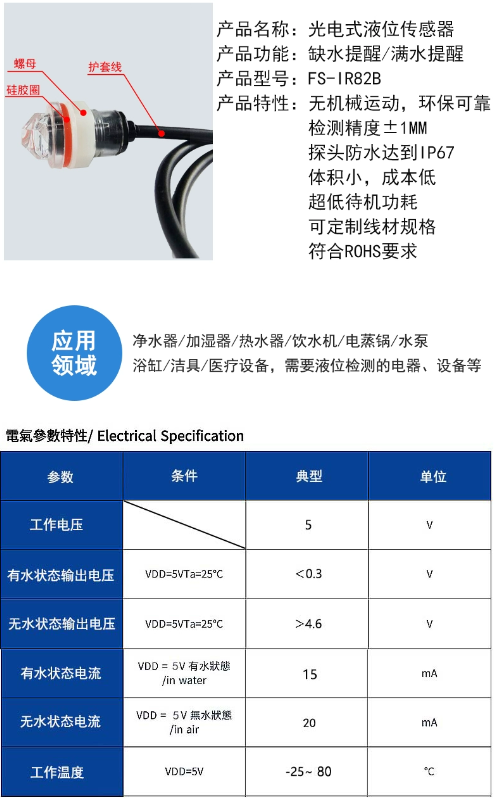

液位傳感器

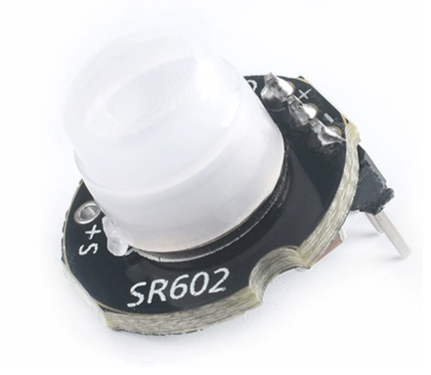

人體感應傳感器

響應速度快、靜態功耗小、靈敏度高、體積小巧簡單安裝，已裝好透鏡和焊接好排針，配上電源，無需調試。

#特點說明：

本產品輸出的高電平時間可調，2.5秒到1小時，出廠時設定的輸出時間是2.5秒，如需要更改，可更改一個貼片電阻

封鎖時間，2秒，不可調節

出廠定義為可重復觸發，無法變更

本模塊的供電壓是3.3V到15V，極限電壓是2.8V到18V5模塊輸出時序是：上電后輸出高電平2秒，然后變成低電平進入待機狀態。若更改延時時間，模塊上電輸出高電平的時間會相應增長，可理解為上電后進入正常工作狀態的啟動時間會增長

裝上光敏原價后，白天不工作，晚上工作，不裝光敏元件，全天工作（默認是沒有安裝光敏元件的）

此模塊很靈敏，注意安裝位置，盡量避開熱源輻射源（出風口/陽直）

本模塊靈敏度可調，需更改一個貼片電阻

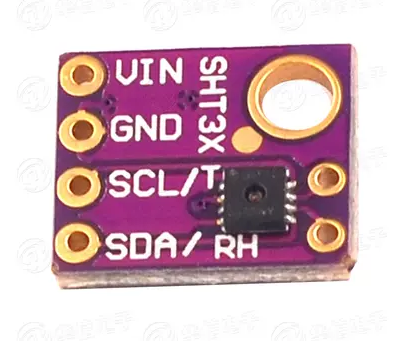

溫濕度傳感器（注意引腳順序）

濕度測量范圍：0~100%RH

濕度測量精度：±3%RH

溫度測量范圍：-40~125℃

溫度測量精度：±0.3℃

工作電壓：2.4~5.5VDC（寬電壓）

I2C接口輸出

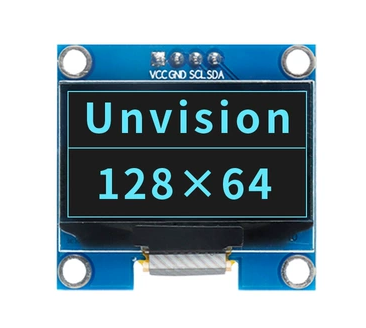

0.96寸OLED模塊（注意引腳順序）

高分辨率：128*64

超廣可視角度：大于160°

超低功耗：正常顯示時0.06W

寬供電范圍：直流3.3V-5V

工業級：工作溫度范圍-30C~70C

體積小：27mm*27mm*2mm

通信方式：IIC

亮度、對比度可以通過程序指令控制

使用壽命不少于16000小時

1OLED屏幕內部驅動芯片：SSD1306

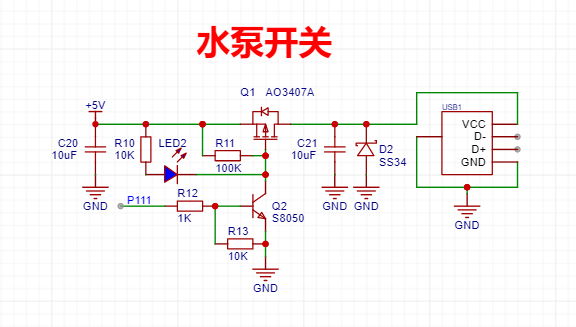

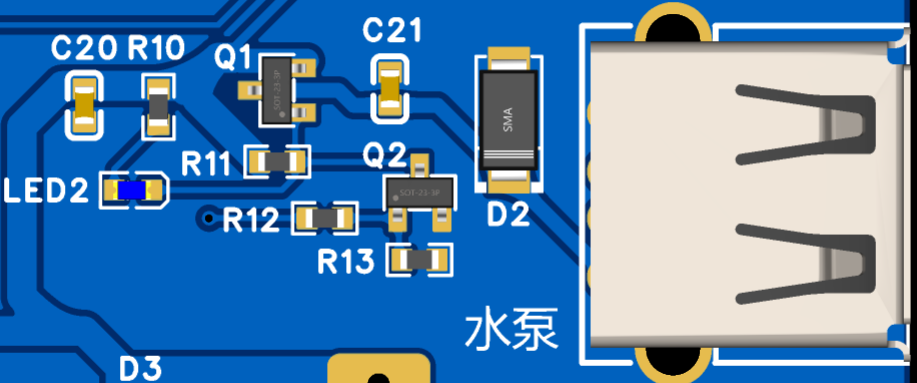

4.水泵電路

P111輸出高電平時，水泵開啟（LED2亮）：

左右滑動查看完整內容

R_IOPORT_PinWrite(&g_ioport_ctrl,WaterPump,BSP_IO_LEVEL_HIGH);//開啟水泵
R_IOPORT_PinWrite(&g_ioport_ctrl,WaterPump,BSP_IO_LEVEL_LOW);//關閉水泵

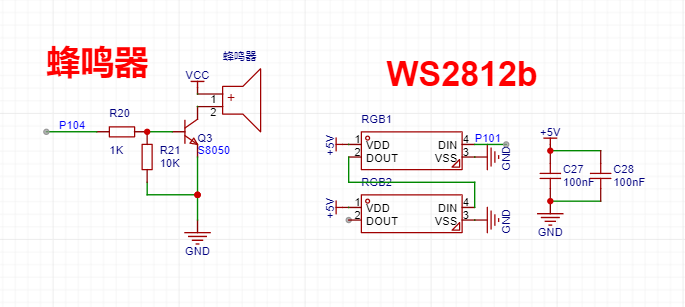

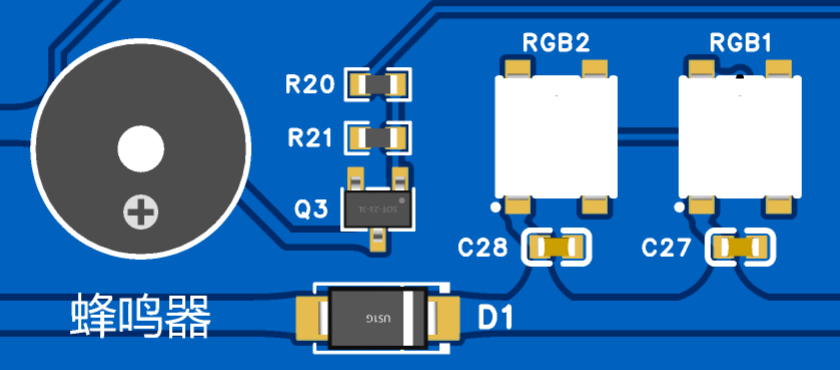

5.蜂鳴器、RBG電路

P104輸出高電平時，蜂鳴器發聲：

左右滑動查看完整內容

R_IOPORT_PinWrite(&g_ioport_ctrl,Buzzer,BSP_IO_LEVEL_HIGH);//開啟蜂鳴器
R_IOPORT_PinWrite(&g_ioport_ctrl,Buzzer,BSP_IO_LEVEL_LOW);//關閉蜂鳴器

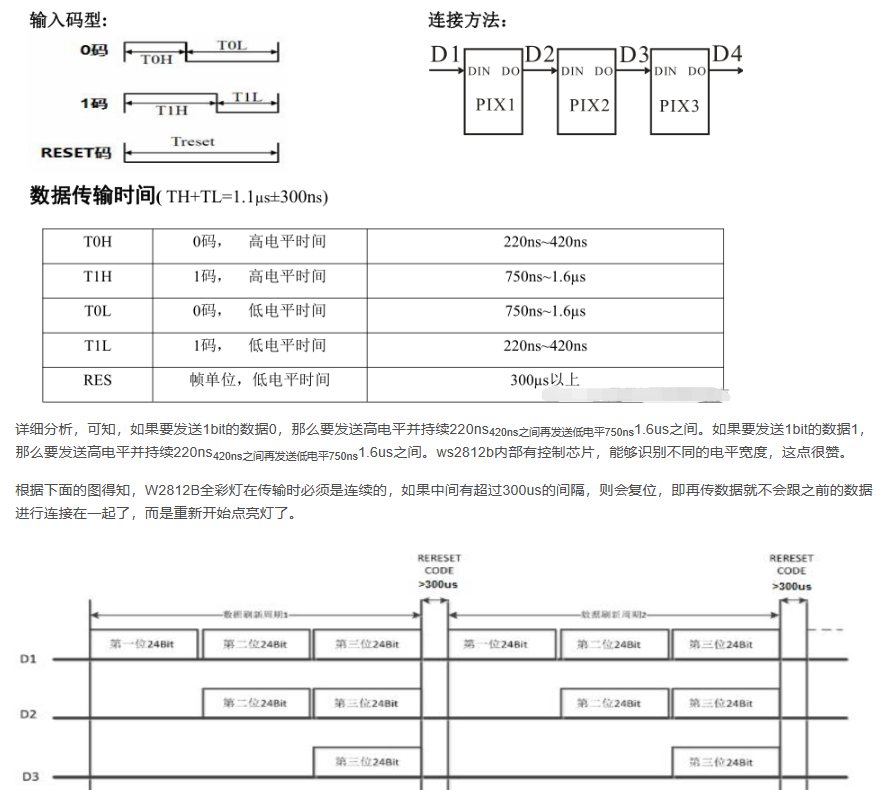

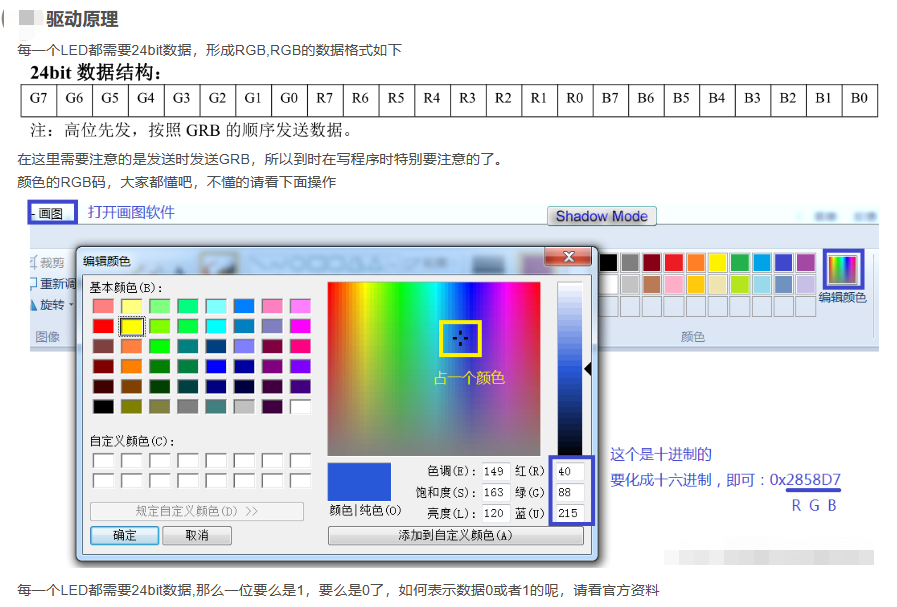

WS2812b核心顯示代碼：

左右滑動查看完整內容

setPixelColor(i, green, red, blue);//第幾個WS2812B 顏色值（通過SPI傳輸）

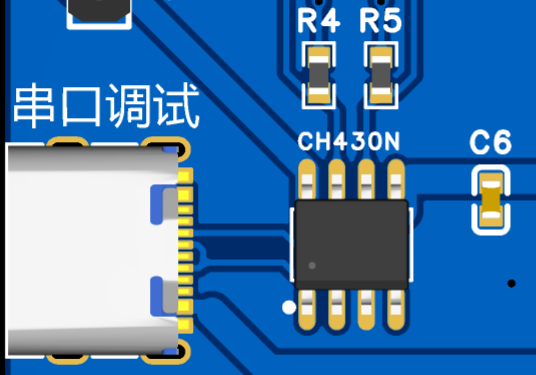

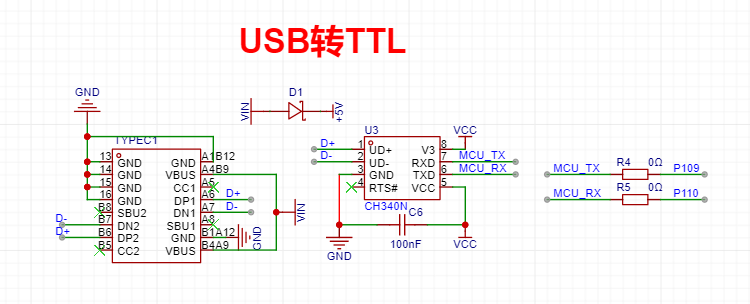

6.串口調試電路

默認直接連接到RA MCU上，接上跳線可以用于燒錄和調試ESP8266。

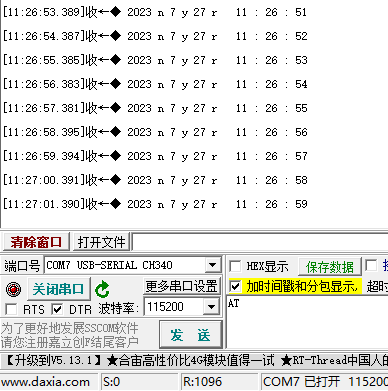

Type-C接入可用于打印調試信息，如上圖日期顯示。

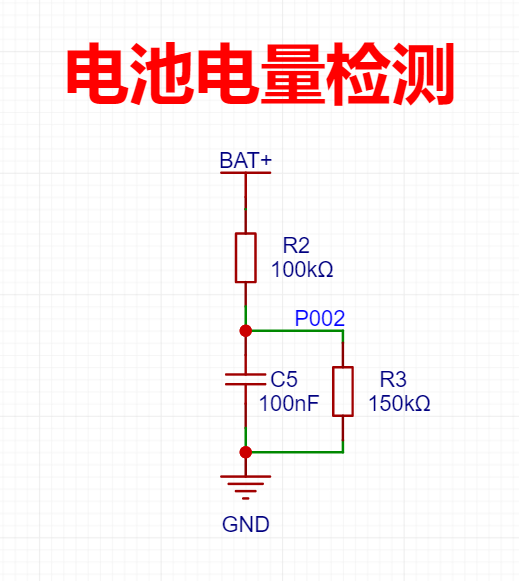

7.電池電量檢測

18650鋰電池的上限和下限電壓分別為4.2V和2.75V。

18650鋰電池單節標稱電壓一般為：3.6V或3.7V。

18650鋰電池最小放電終止電壓一般為：2.75V ，低于這個電壓容易導致電池容量嚴重下降乃至報廢。大部分鋰電池放電不能將空載電壓放到3.2V以下的，否則過度放電會損害電池。

程序里我們設置電池電壓小于3.6V時發出警報并關閉水泵和RGB。

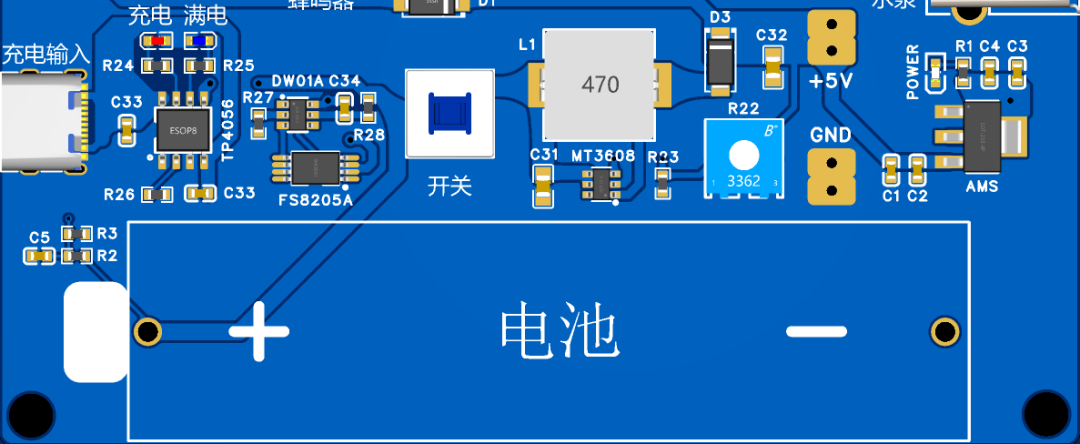

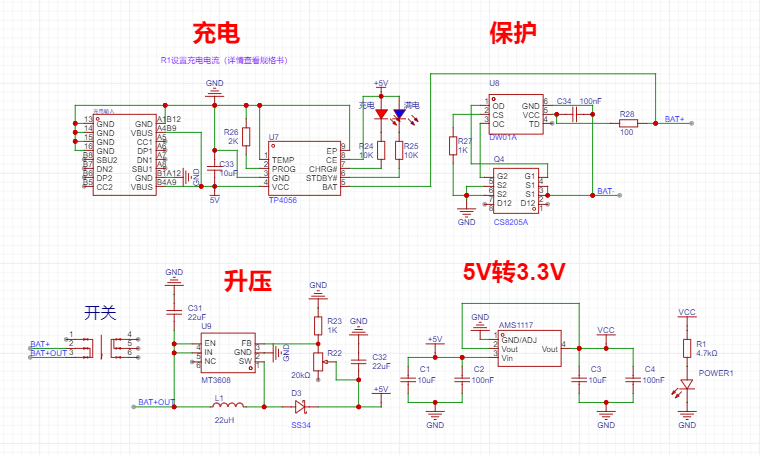

8.電源電路（鋰電池充放電保護，升壓，LDO）

※最好先焊接電源模塊調試好5V輸出后再焊接其他模塊模塊

最大充電電流：1000mA

充電截止電壓：4.2V

電池過放保護電壓：2.4V

最大輸出電流：2A（建議1A內使用）

輸出電壓：4~12V

type-c電源輸入，紅燈常亮，說明在充電。充滿電后藍燈亮起。當輸入端有電源時，從電源輸入端獲得電流，如果沒有接電源，從電池獲得電流，電池電壓低于2.4V時，自動關閉輸出。第一次接入電池時，可能無電壓輸出，需要在電源輸入端上電激活保護電路。當使用手機充電器供電時，必須要能輸出1A以上，否則可能會不能正常充電。

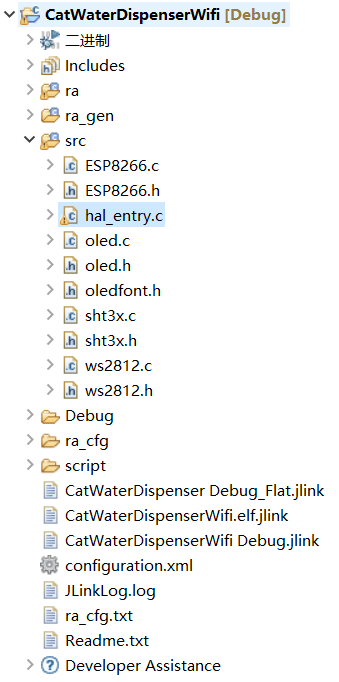

軟件代碼

※copy工程的要注意更改WiFi賬號和密碼

※代碼工程詳情點擊文末“閱讀原文”查看。

ESP8266初始化及相關代碼在：

ESP8266.c與ESP8266.h

OLED初始化及相關代碼在：

oled.c、oled.h、oledfont.h

SHT30初始化及相關代碼在：

sht3x.c與sht3x.h

WS2812B初始化及相關代碼在：

ws2812b.c與ws2812b.h

主程序在hal_entry.c中編寫
