該TPS23785B是以太網供電 （PoE） 受電設備 （PD） 接口和電流模式 DC-DC 控制器的組合，專門針對非隔離式轉換器進行了優化。PoE 接口支持 IEEE 802.3at 標準。

該TPS23785B支持多種輸入電壓ORing選項，包括最高電壓、外部適配器首選項和PoE首選項。這些功能使設計人員能夠確定在所有條件下哪個電源將承載負載。
*附件：tps23785b.pdf

PoE 接口具有與符合 IEEE 802.3at 的高功率中跨供電設備 （PSE） 兼容所需的雙事件物理層分類。檢測簽名引腳還可用于強制關閉來自 PoE 源的電源。可以使用單個電阻器將分類編程為任何定義的類型。

DC-DC 控制器具有兩個互補的柵極驅動器，具有可編程的死區時間。這簡化了利用二次同步整流的高效反激式拓?fù)浣Y(jié)構的設計。如果需要，可以禁用單個MOSFET拓?fù)涞牡诙€柵極驅動器。該控制器還具有內部軟啟動、自舉啟動源、電流模式補償和 78% 的最大占空比。可編程和可同步的振蕩器允許優化設計以提高效率，并簡化控制器的使用來升級現有電源設計。具有默認周期的精確可編程消隱功能簡化了通常的電流檢測濾波器設計權衡。

特性

• 為高達 30 W（輸入）PD 供電
• 針對非隔離式轉換器優化的DC-DC控制
• 支持高效拓?fù)?/li>
• 完整的 PoE 接口
• 根據 IEEE 802.3at 的增強分類，帶有狀態標志
• 適配器 ORing 支持
• 堅固耐用的 100V、0.5 Ω熱插拔 MOSFET
• –40°C 至 125°C 結溫范圍
• 行業標準 PowerPAD TSSOP-24

參數

方框圖

?1. 產品概述?
TPS23785B是德州儀器（TI）推出的集成Power over Ethernet（PoE）供電設備（PD）接口與電流模式DC-DC控制器的芯片，專為非隔離轉換器優化。其核心特點包括：

• ?PoE兼容性?：支持IEEE 802.3at標準，可為高達30W輸入的PD供電。
• ?高效DC-DC控制?：雙互補柵極驅動，支持同步整流拓?fù)洌ㄈ绶醇な剑?，效率高達78%占空比。
• ?靈活電源管理?：支持適配器與PoE電源的優先級選擇（通過APD引腳）。
• ?保護功能?：100V/0.5Ω熱插拔MOSFET、過溫保護、電流限制及輸入欠壓鎖定（UVLO）。

?2. 關鍵特性?

• ?PoE接口?：
  • 兩事件物理層分類（IEEE 802.3at Type 2兼容）。
  • 檢測簽名電阻（24.9kΩ）和可編程分類電流（通過RCLS設置）。
• ?DC-DC控制器?：
  • 內部斜率補償、可編程死區時間（通過RDT設置）。
  • 同步輸入（FRS引腳）支持外部時鐘同步。
• ?引腳功能?：
  • ?T2P?：指示Type 2 PSE或適配器接入狀態。
  • ?APD?：強制優先使用適配器電源。
  • ?GATE/GAT2?：互補驅動輸出，支持同步整流。

?3. 典型應用?

• ?終端設備?：IP電話、無線接入點、監控攝像頭、RFID讀卡器。
• ?電源設計?：
  • 輸入橋接整流（推薦肖特基二極管）。

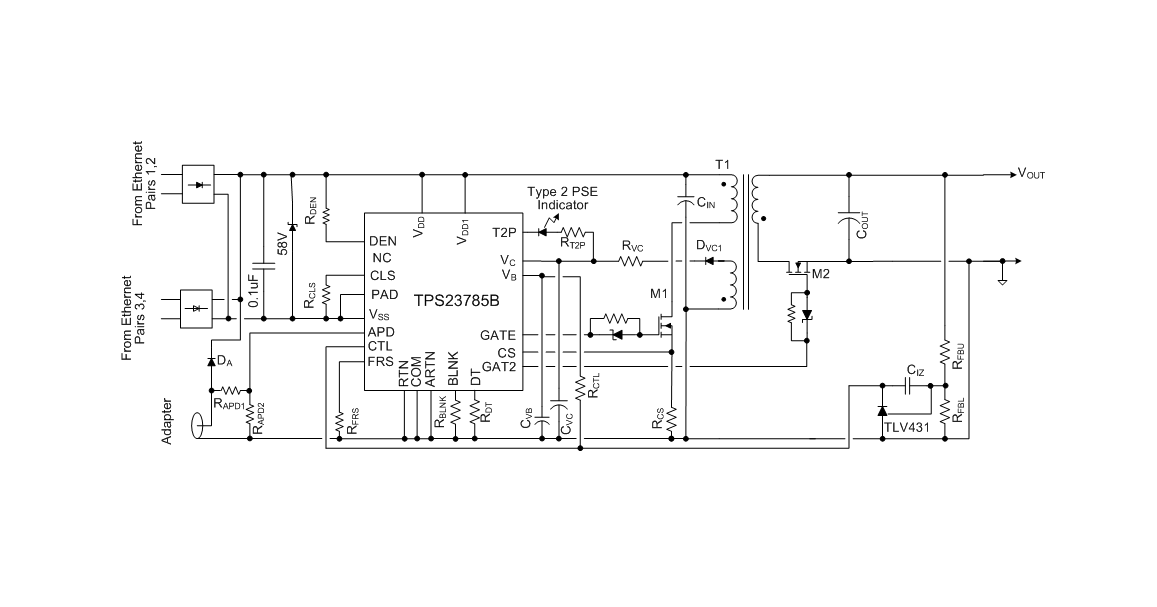

  • 輸出采用TL431誤差放大器與光耦反饋（如圖24所示）。
  • 頻率抖動電路（圖31）可降低傳導EMI。

?4. 設計要點?

• ?熱管理?：PowerPAD?需連接至VSS，并設計大面積銅散熱路徑。
• ?啟動時序?：
  1. PoE UVLO解鎖后，熱插拔MOSFET以140mA限流充電。
  2. DC-DC控制器在VC電壓超過15V后啟動，軟啟動周期約4ms。
• ?故障保護?：輸出短路觸發“打嗝模式”（hiccup），周期性重啟以限制平均功耗。

?5. 文檔結構?

• ?電氣特性?：詳細參數表（如UVLO閾值、開關頻率范圍227-278kHz）。
• ?典型曲線?：檢測電流、啟動時間、斜率補償?shù)入S溫度變化圖表。
• ?封裝信息?：HTSSOP-24（PWP）封裝尺寸與焊盤布局。
