歐姆龍PLC CP1H搭配以太網模塊實現上位機與觸摸屏雙通道檢測生產線監控案例

捷米特 ? 來源:jf_75800470 ? 作者:jf_75800470 ? 2025-08-06 13:50 ? 次閱讀
加入交流群
微信小助手二維碼

掃碼添加小助手

加入工程師交流群


一、行業痛點與解決方案概述

以某汽車零部件制造企業的生產線檢測系統為例,該企業原本使用歐姆龍CP1H PLC作為主控制器。由于CP1H PLC本身不具備以太網接口,只能通過串口(如RS232RS485)進行通訊。這種通訊方式存在傳輸距離短、傳輸速率低、抗干擾能力弱等問題,嚴重影響了生產線檢測系統的穩定性和效率。此外,串口通訊還限制了系統的擴展性,無法滿足企業對生產線進行遠程監控和數據共享的需求。

為了解決這一痛點,企業決定引入捷米特品牌的JM-ETH-CP以太網通訊處理器。該模塊專為歐姆龍CP1H PLC設計,能夠?qū)LC的串口通訊轉換為以太網通訊,使PLC具備標準的以太網接口,從而實現與上位機編程軟件和觸摸屏的高效通訊。

二、系統架構設計

整體架構

改造后的生產線檢測系統采用三層架構設計:設備層、控制層和監控層。設備層包括各類傳感器、執行器和檢測設備,負責采集生產過程中的各種數據和執行控制指令;控制層以歐姆龍CP1H PLC為核心,通過捷米特JM-ETH-CP以太網通訊模塊實現數據的處理和傳輸;監控層由上位機編程軟件和觸摸屏組成,負責對生產線進行實時監控和操作。

設備選型與連接

1.PLC:歐姆龍CP1H-XA40DT-D,該型號PLC具有豐富的I/O點數和強大的邏輯控制能力,適用于中小型自動化控制系統

2.以太網模塊:捷米特JM-ETH-CP以太網模塊,專為歐姆龍CP1H PLC設計,支持ModbusTCP協議,能夠?qū)LC的串口通訊轉換為以太網通訊。

3.上位機編程軟件:歐姆龍CX-Programmer,用于對CP1H PLC進行編程和調試,通過以太網與JM-ETH-CP以太網通訊模塊連接。

4.觸摸屏:威綸通MT8102iE,10.1英寸彩色觸摸屏,支持以太網通訊,用于對生產線進行實時監控和操作。

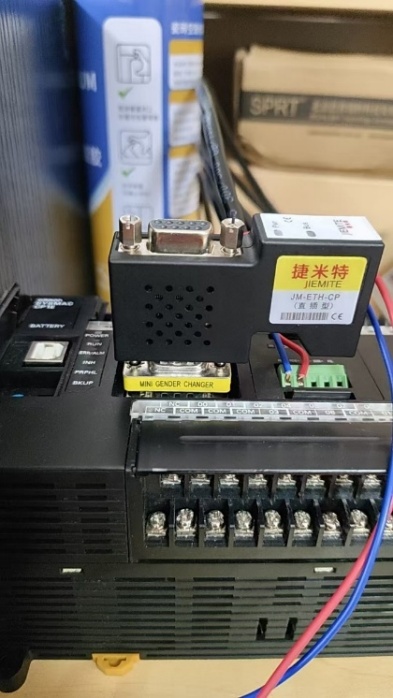

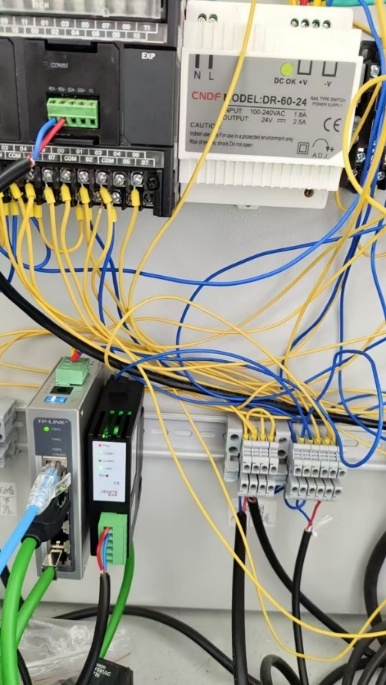

系統連接方式為:JM-ETH-CP以太網通訊處理器串口端通過RS232/RS485線纜與歐姆龍CP1H PLC的串口連接,以太網端通過網線分別與上位機和觸摸屏連接,形成一個完整的通訊網絡。

三、通訊配置與實現

以太網模塊配置

JM-ETH-CP以太網通訊處理器的配置主要通過其自帶的配置軟件進行。具體步驟如下:

1.將模塊通過USB轉串口線與配置計算機連接,打開配置軟件。

2.設置模塊的IP地址、子網掩碼和網關,確保與上位機和觸摸屏在同一網段。

3.配置通訊參數,包括通訊協議(選擇ModbusTCP)、串口參數(波特率、數據位、停止位、校驗位等),確保與PLC的串口參數一致。

4.設置Modbus地址映射表,將PLC的內部寄存器地址映射為Modbus地址,以便上位機和觸摸屏能夠正確訪問PLC的數據。

上位機編程軟件配置

歐姆龍CX-Programmer的配置主要包括以下步驟:

1.創建新工程,選擇PLC型號為CP1H-XA40DT-D。

2.在工程中添加以太網通訊驅動,設置通訊參數,包括模塊的IP地址和端口號。

3.編寫PLC程序,實現對生產線檢測設備的控制和數據采集。

4.在程序中設置數據寄存器,用于存儲生產線的狀態數據和檢測結果,以便上位機和觸摸屏讀取。

觸摸屏配置

威綸通MT8102iE觸摸屏的配置主要通過EasyBuilderPro軟件進行,具體步驟如下:

1.創建新工程,選擇觸摸屏型號為MT8102iE。

2.在工程中添加ModbusTCP通訊驅動,設置通訊參數,包括模塊的IP地址和端口號。

3.設計觸摸屏界面,包括生產線狀態顯示、參數設置、報警信息顯示等功能模塊。

4.創建變量,將觸摸屏的變量與PLC的數據寄存器進行關聯,實現數據的實時交換。


四、功能實現與應用效果

主要功能

1.實時監控:通過觸摸屏和上位機編程軟件,操作人員可以實時監控生產線的運行狀態,包括設備的啟停狀態、工藝參數、檢測結果等。

2.參數設置:操作人員可以通過觸摸屏方便地設置生產線的各種工藝參數,如檢測閾值、運行速度等,設置參數會實時傳送到PLC中。

3.數據記錄與分析:上位機編程軟件可以記錄生產線的運行數據和檢測結果,生成報表和趨勢圖,為生產管理和質量控制提供數據支持。

4.報警功能:當生產線出現異常情況時,如檢測結果超差、設備故障等,系統會及時發出報警信號,并在觸摸屏和上位機上顯示報警信息,提醒操作人員及時處理。

5.遠程監控:通過以太網,管理人員可以在辦公室或其他遠程地點通過上位機軟件實時監控生產線的運行情況,提高管理效率。

五、應用效果

捷米特JM-ETH-CP以太網通訊處理器的應用,為該汽車零部件制造企業的生產線檢測系統帶來了顯著的改善:

1.通訊穩定性提高:以太網通訊相比串口通訊具有更高的穩定性和抗干擾能力,減少了通訊故障的發生,提高了生產線的運行效率。

2.數據傳輸速率提升:以太網通訊的傳輸速率遠高于串口通訊,能夠?qū)崟r傳輸大量的生產數據和檢測結果,滿足了生產線對數據實時性的要求。

3.系統擴展性增強:通過以太網接口,系統可以方便地連接其他設備,如工業計算機、MES系統等,為企業的信息化建設奠定了基礎。

4.操作便捷性改善:觸摸屏的應用使得操作人員可以直觀地監控和操作生產線,降低了操作難度,提高了工作效率。

5.維護成本降低:以太網模塊的可靠性高,維護簡單,減少了系統的維護成本和停機時間。


六、總結與展望

捷米特JM-ETH-CP以太網通訊處理器成功解決了歐姆龍CP1H PLC沒有網口的痛點,實現了PLC與上位機編程軟件和觸摸屏的高效通訊,顯著提升了生產線檢測系統的性能和可靠性。在實際應用中,該模塊表現出了良好的穩定性和兼容性,為企業帶來了顯著的經濟效益。

(具體內容配置過程及其他相關咨詢可聯系楊工。)
