歐姆龍C200H系列PLC以太網模塊應用案例

楊伊帆 ? 來源:jf_61510922 ? 作者:jf_61510922 ? 2025-08-14 13:55 ? 次閱讀
加入交流群
微信小助手二維碼

掃碼添加小助手

加入工程師交流群


一、行業痛點與解決方案

工業自動化領域,許多傳統PLC設備因缺乏以太網接口,難以滿足現代工業對設備聯網和信息化管理的需求。歐姆龍C200H系列PLC作為一款經典的自動化控制設備,雖然性能穩定,但其原生設計中并未配備以太網接口,這使得設備數據采集、遠程監控和系統集成面臨諸多挑戰。例如,PLC的串口常被觸摸屏獨占,導致無法同時進行上位機監控。為解決這一痛點,遠創智控推出了YC8000-CXZ以太網模塊,通過該模塊,可以輕松為歐姆龍C200H系列PLC擴展以太網功能,實現設備的網絡化升級。


二、項目背景

某化工企業在生產過程中對設備的安全性要求極高,需要實時監控生產設備的運行狀態,并在出現異常時及時發出警報。該企業原有的歐姆龍C200H系列PLC控制系統雖然能夠滿足基本的自動化控制需求,但由于缺乏以太網接口,無法實現遠程監控和數據共享。為了提升設備的安全性和管理效率,企業決定引入遠創智控的YC8000-CXZ以太網通訊模塊,構建一個基于以太網的設備安全與報警系統。

三、系統設計與實施

(一)硬件選型與連接

1.PLC型號:歐姆龍C200H系列PLC,型號為C200H-CPU41。

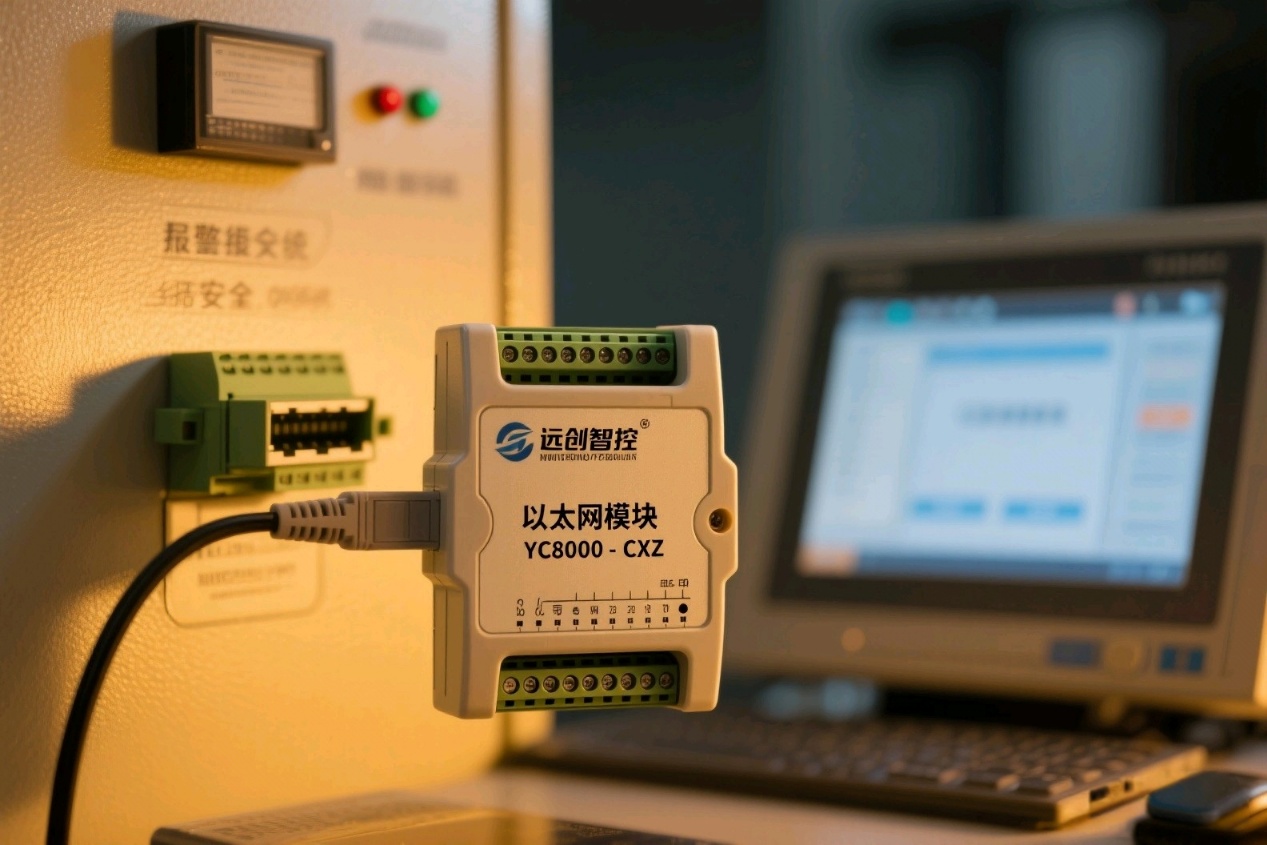

2.以太網模塊:遠創智控YC8000-CXZ以太網通訊處理器,該模塊專為歐姆龍C200H系列設計,采用直插式安裝,直接插入PLC的九針通訊口,無需外接電源。

3.觸摸屏:采用威綸通TK6070H觸摸屏,用于現場監控設備運行狀態。

4.上位機:安裝有組態王軟件的工業計算機,用于遠程監控和數據采集。


(二)系統架構

1.網絡連接:YC8000-CXZ以太網模塊一端通過以太網與上位機連接,另一端通過復用接口與威綸通觸摸屏連接。上位機通過以太網采集PLC數據,并進行實時監控和報警處理;觸摸屏則通過復用接口與PLC進行通信,實現現場設備的實時監控。

2.數據交互:遠創智控YC8000-CXZ模塊集成ModbusTCP服務器,支持多種功能碼(如FC1、FC3、FC5等),能夠與上位機軟件無縫對接。同時,模塊自動匹配PLC和HMI的串行參數,無需修改PLC程序。


(三)系統功能實現

1.實時監控:通過上位機組態軟件,實時采集PLC中的設備運行數據,包括溫度、壓力、液位等關鍵參數,并在觸摸屏上實時顯示。

2.報警功能:當設備運行參數超出設定的安全范圍時,PLC會觸發報警信號,通過以太網模塊將報警信息發送至上位機和觸摸屏。上位機和觸摸屏會同時彈出報警提示,并記錄報警時間及參數狀態。

3.遠程管理:上位機可以通過以太網對PLC進行遠程編程、調試和數據采集,無需現場操作。同時,通過模塊的WEB服務器功能,用戶可以通過瀏覽器遠程訪問設備參數和報警記錄。


四、實施效果

1.設備安全提升:通過實時監控和報警功能,設備的安全性得到了顯著提升。操作人員可以在第一時間發現設備異常并采取措施,避免了因設備故障導致的安全事故。

2.管理效率提高:以太網模塊的引入使得設備數據能夠實時共享,管理人員可以通過上位機遠程監控設備運行狀態,減少了現場巡檢的工作量。同時,報警記錄和設備數據的集中管理,為設備維護和故障分析提供了有力支持。

3.系統兼容性良好:遠創智控YC8000-CXZPLC以太網模塊與歐姆龍C200H系列PLC無縫對接,無需修改PLC程序,安裝和調試過程簡單快捷。同時,模塊支持多種上位機軟件和觸摸屏品牌,具有良好的兼容性。


五、總結

遠創智控YC8000-CXZ以太網通訊模塊為歐姆龍C200H系列PLC提供了高效的以太網解決方案,成功解決了傳統PLC設備缺乏網口的痛點。在化工企業的設備安全與報警系統中,該模塊的應用不僅提升了設備的安全性和管理效率,還為企業的信息化升級奠定了基礎。隨著工業自動化智能化、網絡化方向發展,以太網模塊將在更多領域發揮重要作用,為傳統設備賦予新的生命力。
