在鋰離子電池的制造流程中，注液、化成與老化是決定最終電池性能的關(guān)鍵后工序。其中，化成直接關(guān)系到電池內(nèi)部關(guān)鍵結(jié)構(gòu)——固體電解質(zhì)界面膜（SEI膜）的形成質(zhì)量，進(jìn)而深刻影響電池的循環(huán)壽命、安全性和穩(wěn)定性。光子灣科技可為鋰離子電池化成工藝提供從“微觀膜層表征” 到 “宏觀性能預(yù)測(cè)”的全維度解決方案。本文將以光子灣科技的技術(shù)視角，重點(diǎn)闡述化成工藝，并系統(tǒng)解析工藝中的產(chǎn)氣和水分控制。

#Photonixbay.01

化成工藝原理

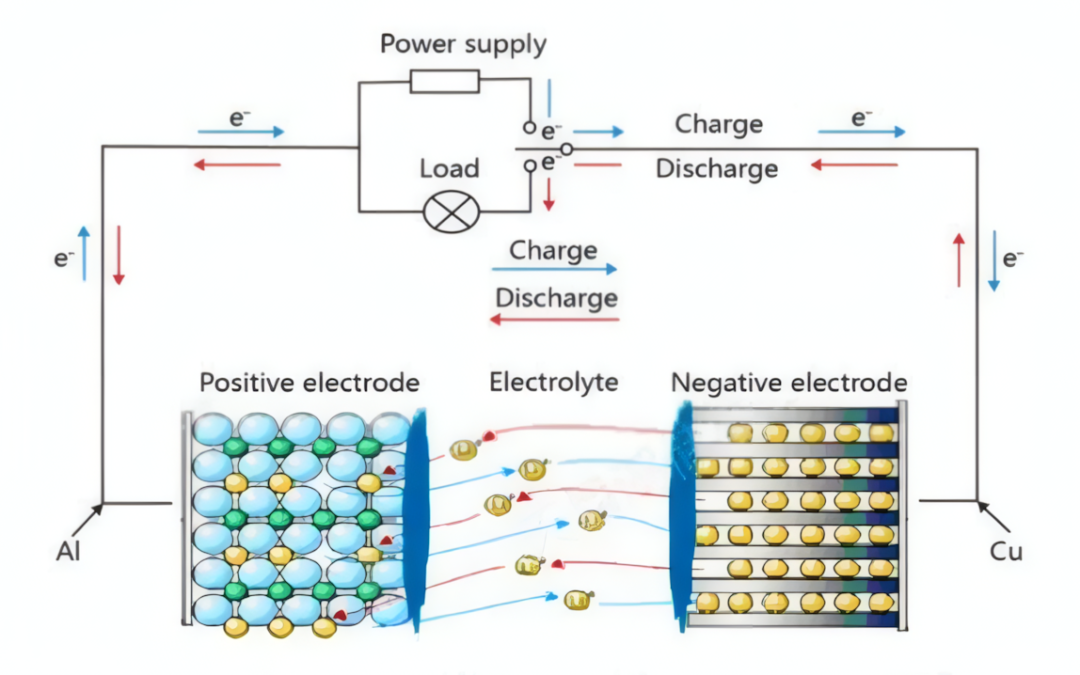

鋰離子電池化成時(shí)SEI膜形成機(jī)制圖

化成是對(duì)注液后的電池進(jìn)行首次充電激活的過(guò)程，通常分為兩個(gè)階段：

預(yù)化成：注液后立即進(jìn)行的小電流充電階段。此階段通常伴隨顯著的產(chǎn)氣現(xiàn)象（尤其在方形電池中，需設(shè)計(jì)開(kāi)口排氣）。主要目的是初步激活電極材料并開(kāi)始SEI膜形成的前驅(qū)反應(yīng)。

化成：預(yù)化成后進(jìn)行的、電流相對(duì)較大的充電階段。產(chǎn)氣量顯著減少。主要目的是完成SEI膜的形成與穩(wěn)定化。

化成反應(yīng)的核心目標(biāo)是在負(fù)極表面形成一層致密、穩(wěn)定且具有離子導(dǎo)通性、電子絕緣性的固體電解質(zhì)界面膜（SEI膜）。SEI膜的有效建立是電池獲得長(zhǎng)循環(huán)壽命和安全穩(wěn)定性的基石。

#Photonixbay.02

化成的反應(yīng)機(jī)理

鋰離子電池化成反應(yīng)圖

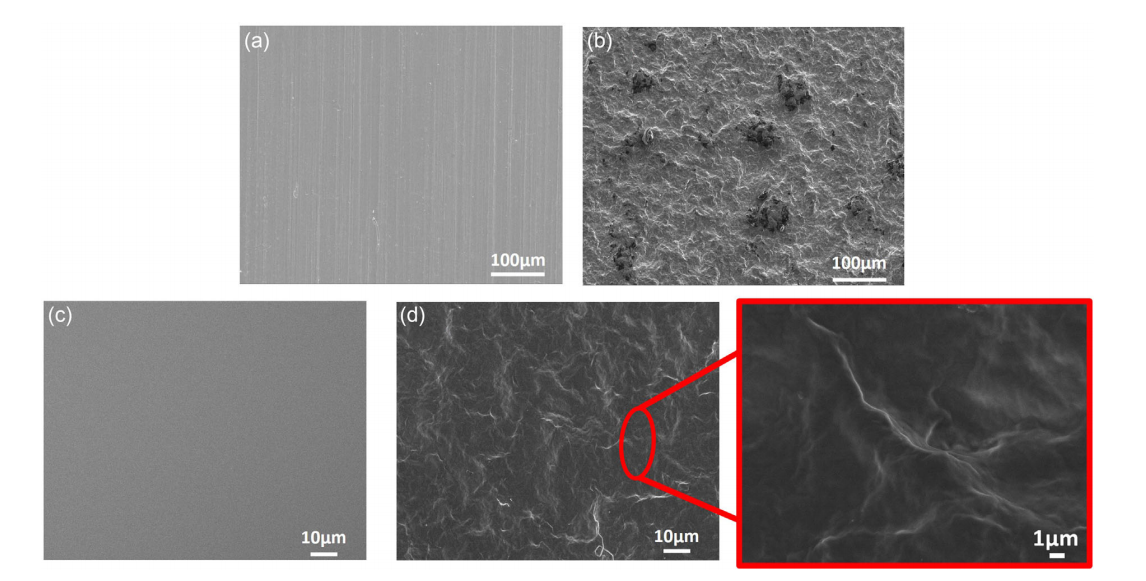

對(duì)化成反應(yīng)的研究主要集中在石墨負(fù)極/電解液界面。典型鋰離子電池電解液包含鋰鹽、碳酸酯類溶劑、添加劑以及微量的水和溶解氧。在首次充電（化成）過(guò)程中，負(fù)極表面發(fā)生的復(fù)雜還原反應(yīng)包括：

溶劑的還原（如EC）

鋰鹽的還原（如LiPF6分解）

微量雜質(zhì)（如H?O, O?）的還原

這些反應(yīng)生成的固體產(chǎn)物（如烷基碳酸鋰(ROCO?Li)、烷氧基鋰(ROLi)、碳酸鋰(Li?CO?)、LiF、Li?O、LiOH等）共同構(gòu)成了SEI膜的主體。同時(shí)，反應(yīng)還產(chǎn)生氣體副產(chǎn)物。

#Photonixbay.03

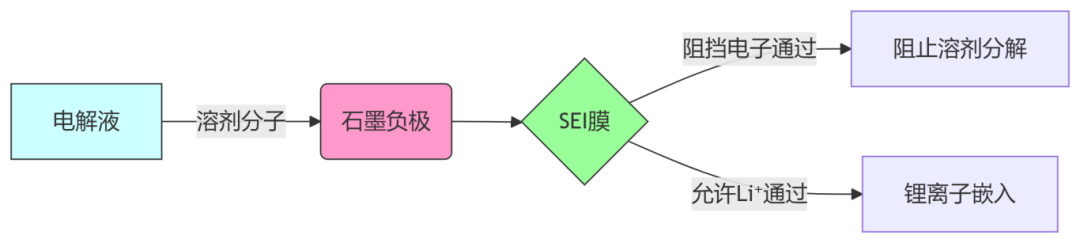

SEI膜的結(jié)構(gòu)特性

SEI膜的功能特性

電子絕緣性：有效阻隔溶劑分子在負(fù)極表面的持續(xù)還原，防止溶劑化鋰離子共嵌入石墨層導(dǎo)致結(jié)構(gòu)破壞，是維持石墨負(fù)極結(jié)構(gòu)穩(wěn)定和長(zhǎng)循環(huán)壽命的關(guān)鍵。

離子導(dǎo)通性：允許Li離子相對(duì)自由地進(jìn)出SEI膜，嵌入/脫嵌石墨層，保證電池的基本充放電功能。

因此，形成均勻、致密且具有良好離子導(dǎo)通性和電子絕緣性的SEI膜是化成工藝的核心目標(biāo)。

#Photonixbay.04

氣體產(chǎn)物及其管理

化成工藝的產(chǎn)氣量變化

化成過(guò)程中的氣體主要來(lái)源于SEI膜形成反應(yīng)及其他副反應(yīng)（如雜質(zhì)還原）。氣體產(chǎn)生的種類和數(shù)量與化成電壓密切相關(guān)：

< 2.5V： 產(chǎn)氣量較小，主要為H?和CO?。

3.0 - 3.5V： 產(chǎn)氣高峰期（可占總產(chǎn)氣量90%以上），對(duì)應(yīng)SEI膜主要形成期，氣體包括C?H?、CO、CH?、H?等。

> 3.8V： 產(chǎn)氣量極少，以CH?為主。

大量產(chǎn)氣是方形鋁殼/鋼殼電池設(shè)計(jì)預(yù)化成（開(kāi)口排氣）步驟的直接原因。氣體產(chǎn)生量受電極材料、電解液配方及化成工藝參數(shù)的顯著影響。

#Photonixbay.05

水分：關(guān)鍵雜質(zhì)的影響

水分（H?O）是化成過(guò)程中最需嚴(yán)格控制的雜質(zhì)之一。進(jìn)入電解液中的水分危害極大：

與LiPF6等鋰鹽反應(yīng)生成腐蝕性HF，攻擊并破壞已形成的SEI膜，導(dǎo)致性能劣化（如容量衰減、內(nèi)阻增大）。

參與還原反應(yīng)（如2H?O + 2e?→ H?+ 2OH?），顯著增加化成過(guò)程的氣體產(chǎn)量（尤其是H?）。

因此，嚴(yán)格的水分控制貫穿于電池生產(chǎn)的全過(guò)程（包括注液前極片/環(huán)境干燥、電解液水分控制、注液環(huán)境控制等）。

#Photonixbay.06

極片膨脹現(xiàn)象

注液后靜置及化成過(guò)程中，電池極片和隔膜會(huì)發(fā)生膨脹，導(dǎo)致電池整體厚度增加。膨脹主要源于三個(gè)方面：

電極材料顆粒膨脹：由鋰離子嵌入電極材料晶格以及表面SEI膜的形成引起。

黏結(jié)劑溶脹：黏結(jié)劑吸收電解液中的溶劑后發(fā)生溶脹，增大顆粒間隙。

應(yīng)力松弛：電解液浸潤(rùn)后，極片內(nèi)部活性物質(zhì)顆粒、導(dǎo)電劑顆粒及其相互之間的內(nèi)部應(yīng)力得到釋放，導(dǎo)致結(jié)構(gòu)松弛膨脹。

深入理解鋰電池化成工藝，對(duì)于提升鋰離子電池能量密度、循環(huán)壽命、安全可靠性和生產(chǎn)效率至關(guān)重要?；晒に嚨木珳?zhǔn)優(yōu)化，離不開(kāi)對(duì)“化學(xué)變化 - 物理表征 - 力學(xué)響應(yīng)”的多維度實(shí)時(shí)監(jiān)測(cè)。光子灣科技依托在光學(xué)測(cè)量與材料力學(xué)評(píng)估領(lǐng)域的深厚積累，可為鋰電池化成工藝提供系列創(chuàng)新技術(shù)。

感謝您本次的閱讀光子灣將持續(xù)為您奉上更多優(yōu)質(zhì)內(nèi)容，與您共同進(jìn)步。

*特別聲明：本公眾號(hào)所發(fā)布的原創(chuàng)及轉(zhuǎn)載文章，僅用于學(xué)術(shù)分享和傳遞行業(yè)相關(guān)信息。未經(jīng)授權(quán)，不得抄襲、篡改、引用、轉(zhuǎn)載等侵犯本公眾號(hào)相關(guān)權(quán)益的行為。內(nèi)容僅供參考，如涉及版權(quán)問(wèn)題，敬請(qǐng)聯(lián)系，我們將在第一時(shí)間核實(shí)并處理。
