本教材適用小白，不用懂技術，不需要開發，100元足夠你DIY一個4G遠程抄表系統，適用于場景簡單，無預算可言的小伙伴們。

一、硬件連接

1、所需物品

?必須有：USR-DR154產品 1臺（自行網購）

USR-DR154 是一款有人物聯網推出的“口紅DTU”，也稱為超小體積導軌式DTU，該產品具有體積小巧、集成SIM卡、藍牙配置、導軌和掛耳安裝方便的特征；Cat-1系列產品具備高速率、低延遲、小體積、使用簡單等特點。產品采用工業級設計標準，支持寬電壓端子供電，支持 FOTA 遠程自升級及 FTP 他升級協議。

?645-07協議電表 1個（本文采用瑞銀電子DJZ1226直流智能電能表）

DJZ1226直流智能電能表是專為充電樁/光伏/儲能等直流計量場景開發的產品，采用分流器和電能表一體式設計，可實現分流器和電能表整體封印，具有計量精度高、體積小巧、接線方便、通信兼容性強、功能豐富等特點。

2、硬件連接

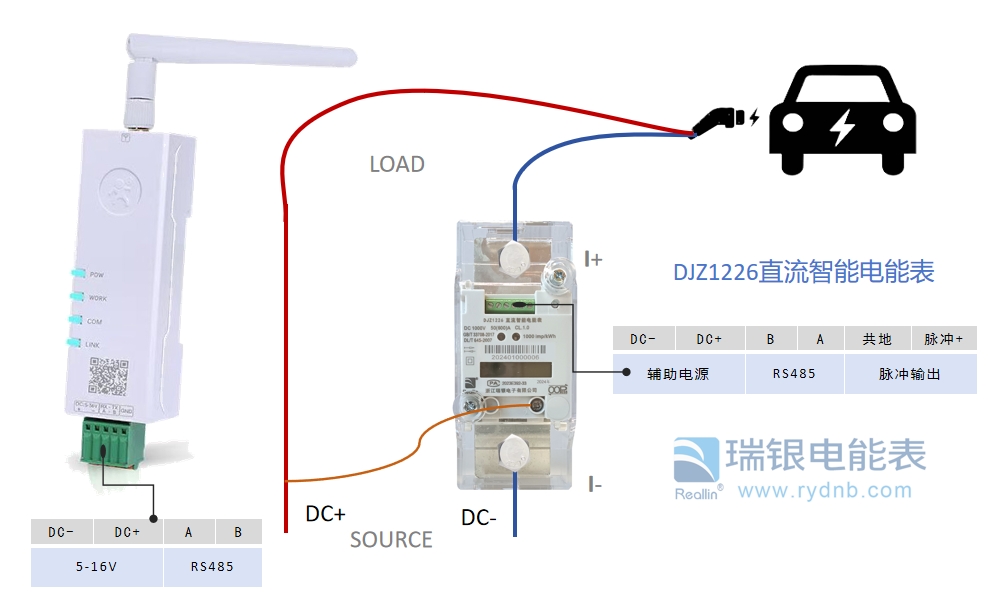

USR-DR154的485串口接DJZ1226直流電能表的485串口：A接A，B接B。注意：USR-DR154需要修改串口參數，和電能表的串口參數保持一致。然后USR-DR154接12V電源適配器上電。

二、有人云設置

2.1 注冊登入有人云

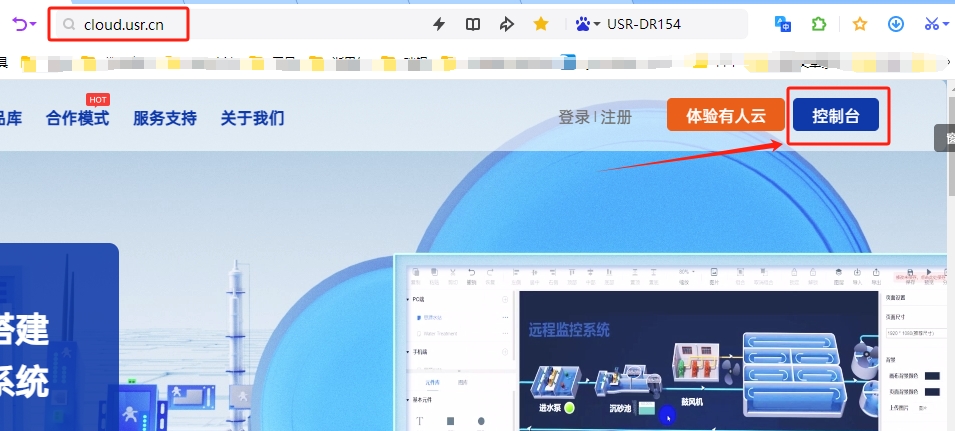

電腦瀏覽器輸入：http://cloud.usr.cn/ 注冊賬號并登入，進入控制臺。

2.2 添加網關

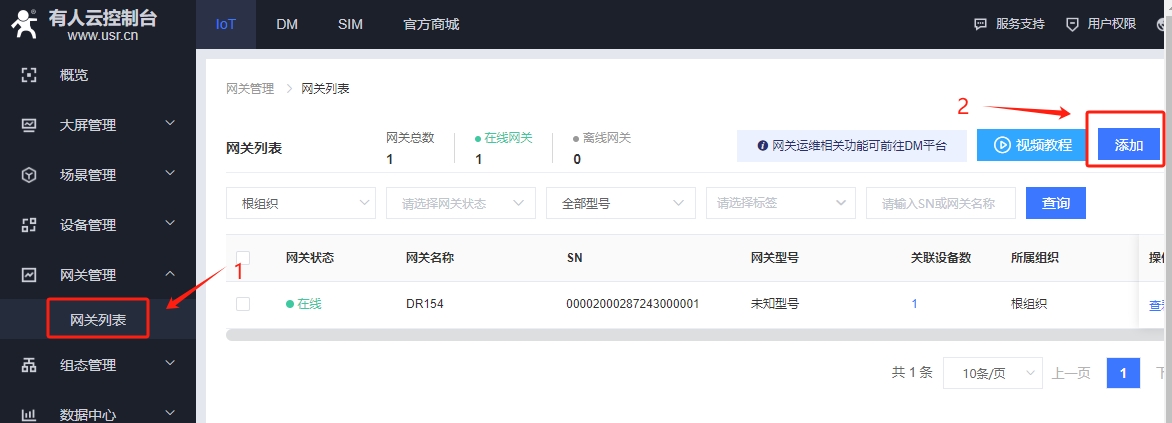

（1）打開有人云的網關列表，點擊添加。

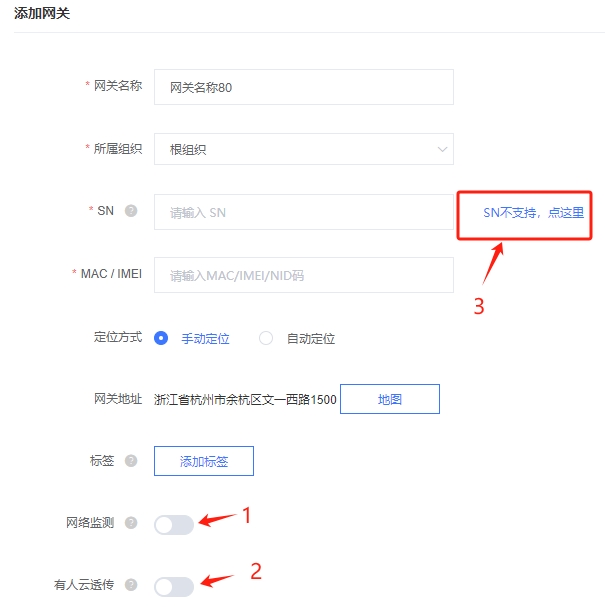

（2）以上“添加”步驟點開后，點擊“SN不支持，點這里”，有人云透傳功能需要關閉，點擊保存。

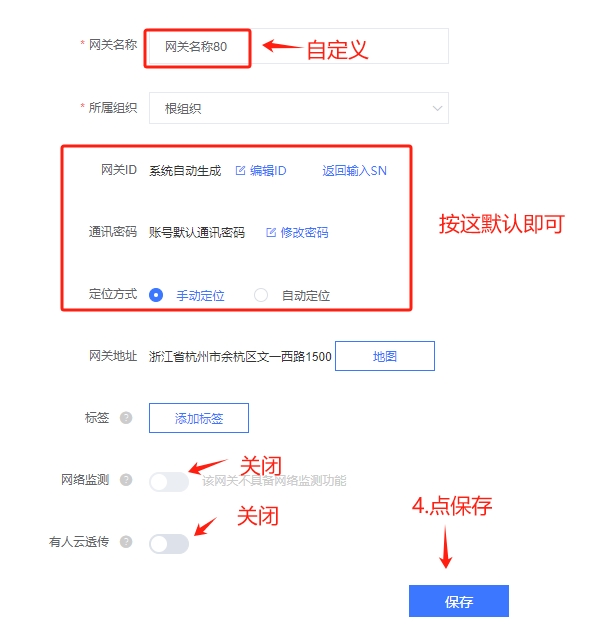

（3）點擊“SN不支持，點這里”，之后按下圖演示配置。

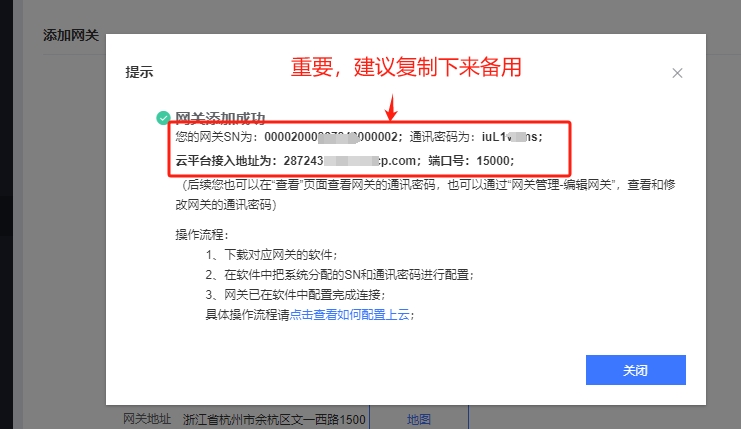

（4）點擊上圖保存后，會出來以下頁面，請將網關SN地址、 通訊密碼、云平臺接入地址以及 端口號復制下來，之后的2.3步驟里面需要用到。

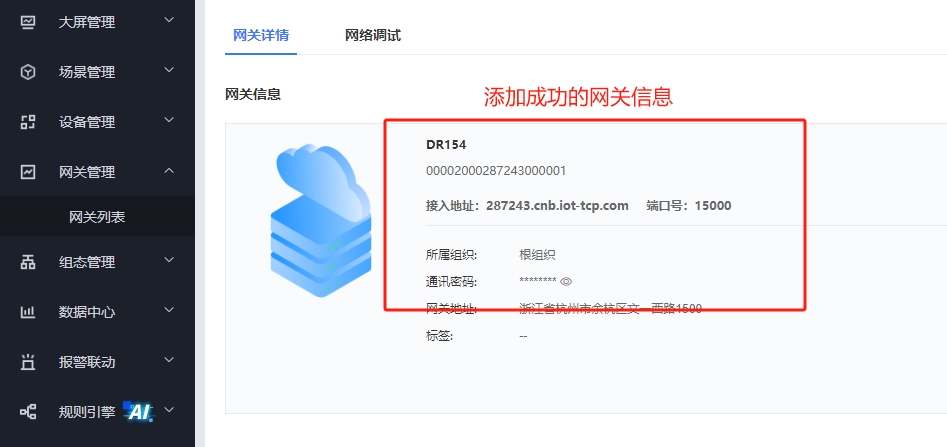

（5）至此，已經成功添加了一個網關，網關的配置信息如下。

三、 USR-DR154參數設置

在以上2.2步驟中，已經在云端配置好網關，那接下里就需要將網關信息，配置到USR-DR154的設備中。

本演示采用電腦配置USR-DR154，也可以手機微信掃碼設備上的二維碼，進行操作。

▌準備工作：

◆先將USR-DR154通電，并通過串口將電腦通過USB轉485，連接設備。

◆下載“有人”上位機軟件（下載鏈接：https://www.usr.cn/uploads/20241225/4G%20CAT1%20setup%20V1.4.2-20241225151035.zip），如下載鏈接失效，請進官網下載。

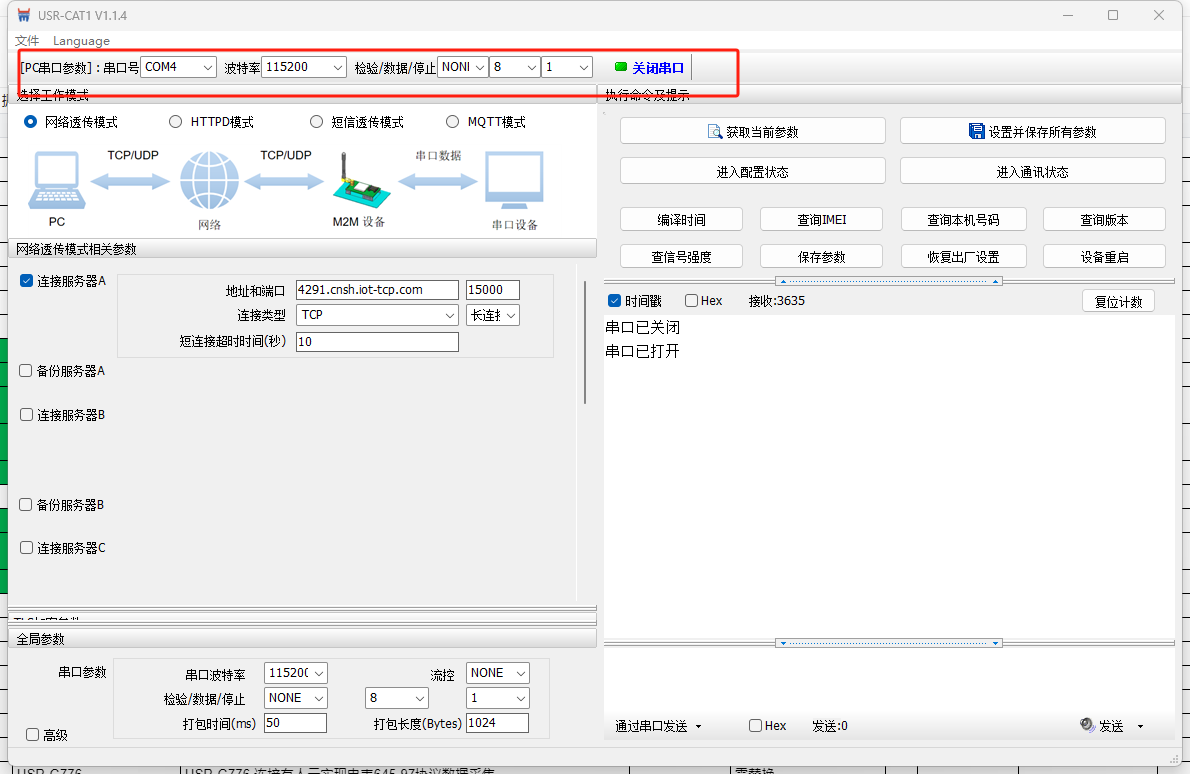

①打開上位機軟件，出廠默認115200、NONE、8、1,打開串口。其中串口號可以在電腦的“設備管理器”中查看。

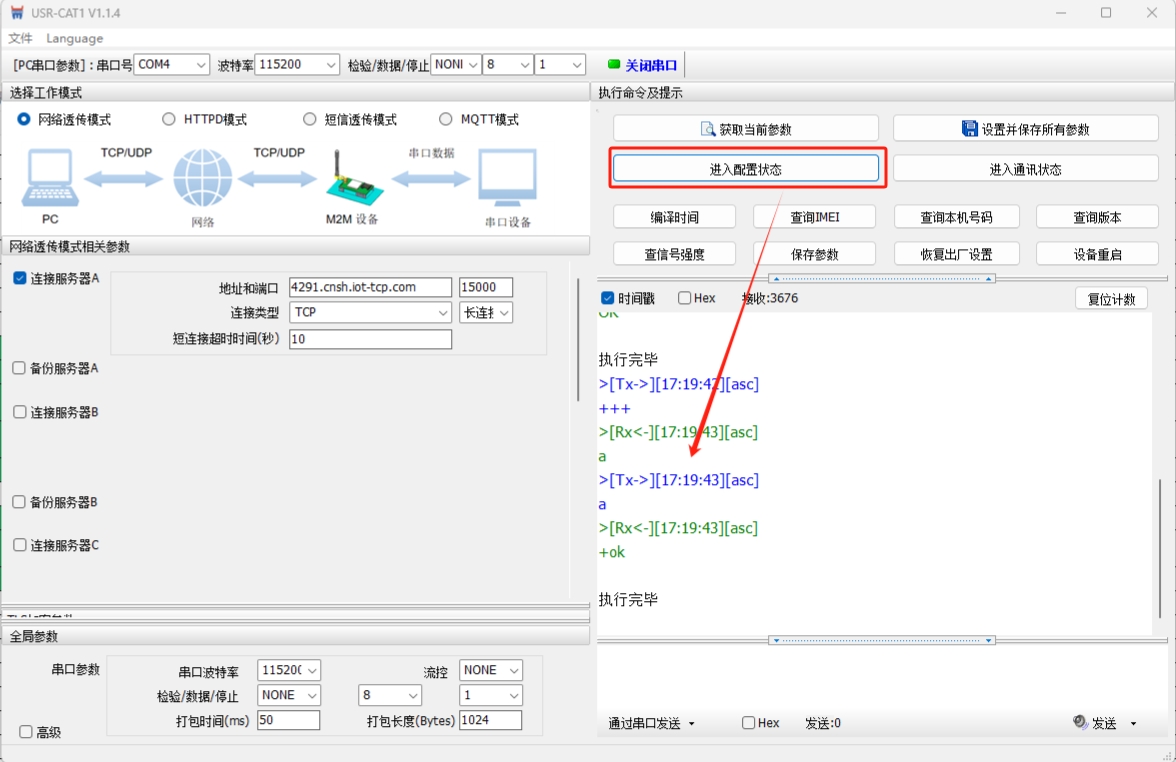

②如下圖示，點擊“進入配置狀態”，需注意，點擊后，會顯示“+ok 執行完畢”。

?需注意：打開串口后，先點擊進入配置狀態，如果模塊能返回+ok的字符，說明電腦和模塊連接是沒有問題的。

?重點：只有work指示燈亮起，才能點擊進入配置狀態，否則無效。

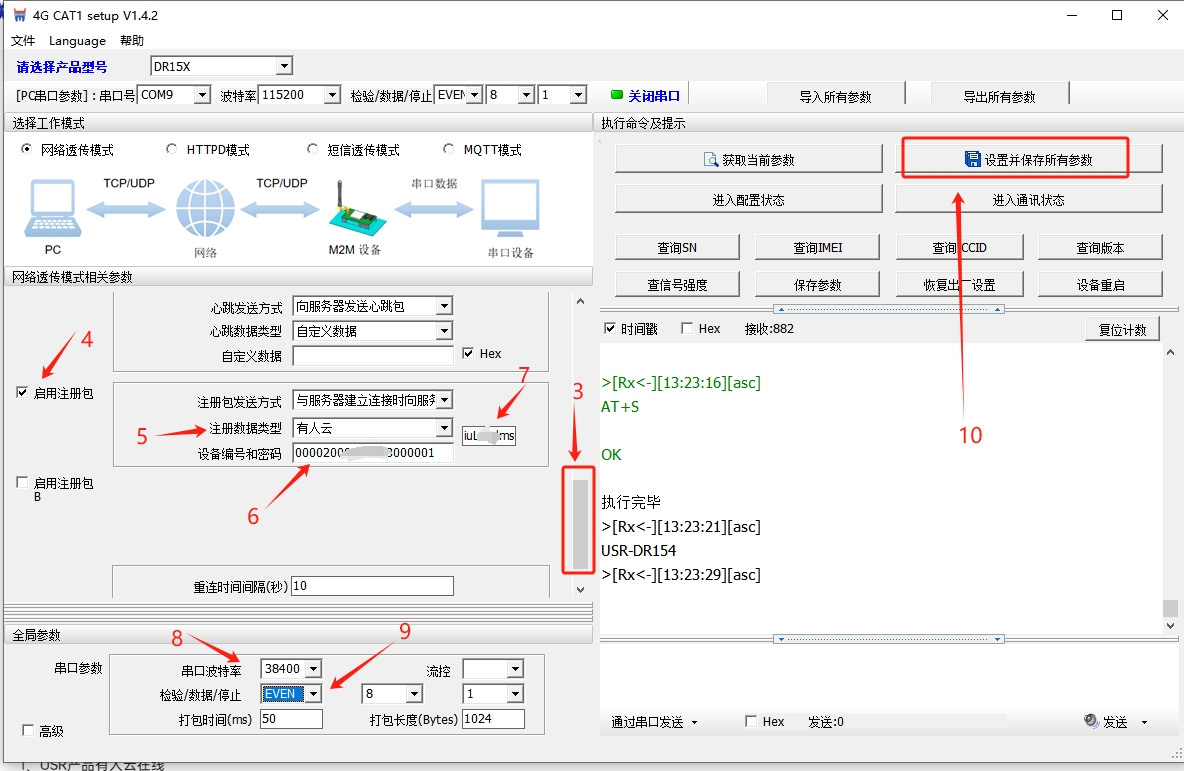

③再點擊“進入配置狀態”上方的“獲取當前參數”，并在軟件的如下位置，填寫網關SN地址、 通訊密碼、云平臺接入地址以及 端口號。

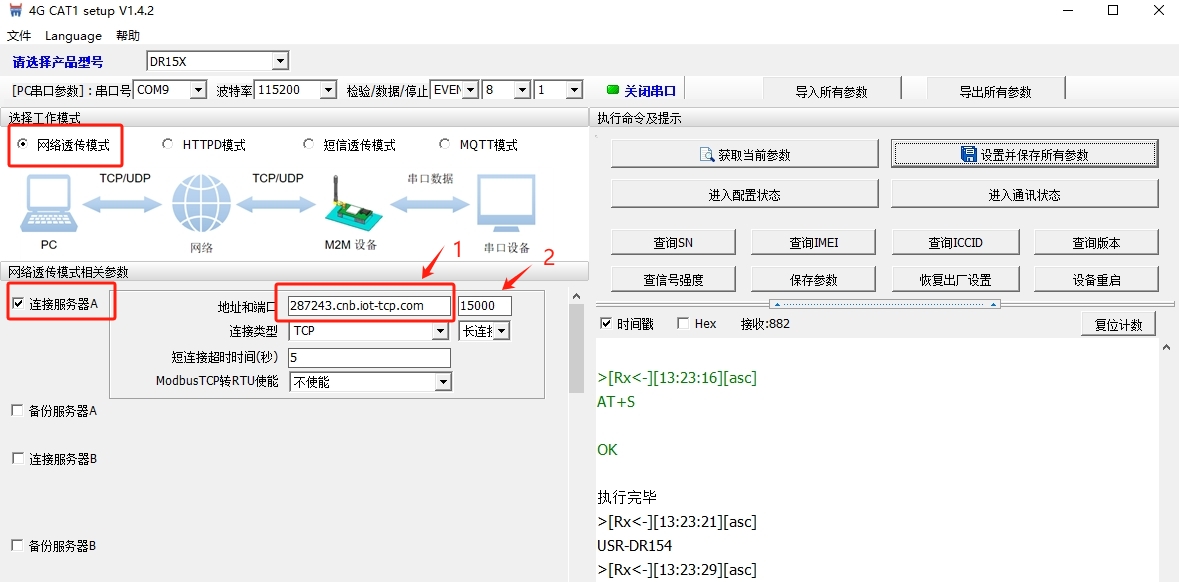

如上圖，將2.2步驟得到的云平臺接入地址和端口號，填入上圖位置。并將滾動條往下拉，找到“啟用注冊包”，如下圖：

如上圖，將2.2步驟得到的網關SN和通訊密碼，填入上圖位置。由于DJZ1226直流電能表默認的波特率是38400，校驗位為EVEN，所以如上圖“8”和“9”，設置與電能表相同的串口參數，否則無法與電能表正常通訊。

以上1-9個關鍵點設置好之后，最后點擊“設置并保存所有參數”。

四、添加設備

步驟三已經完成了對USR-DR154的網關信息配置，這個步驟四，就需要將設備添加進有人云，從而實現設備與云平臺的對接，操作步驟如下：

4.1 設備添加及模版配置

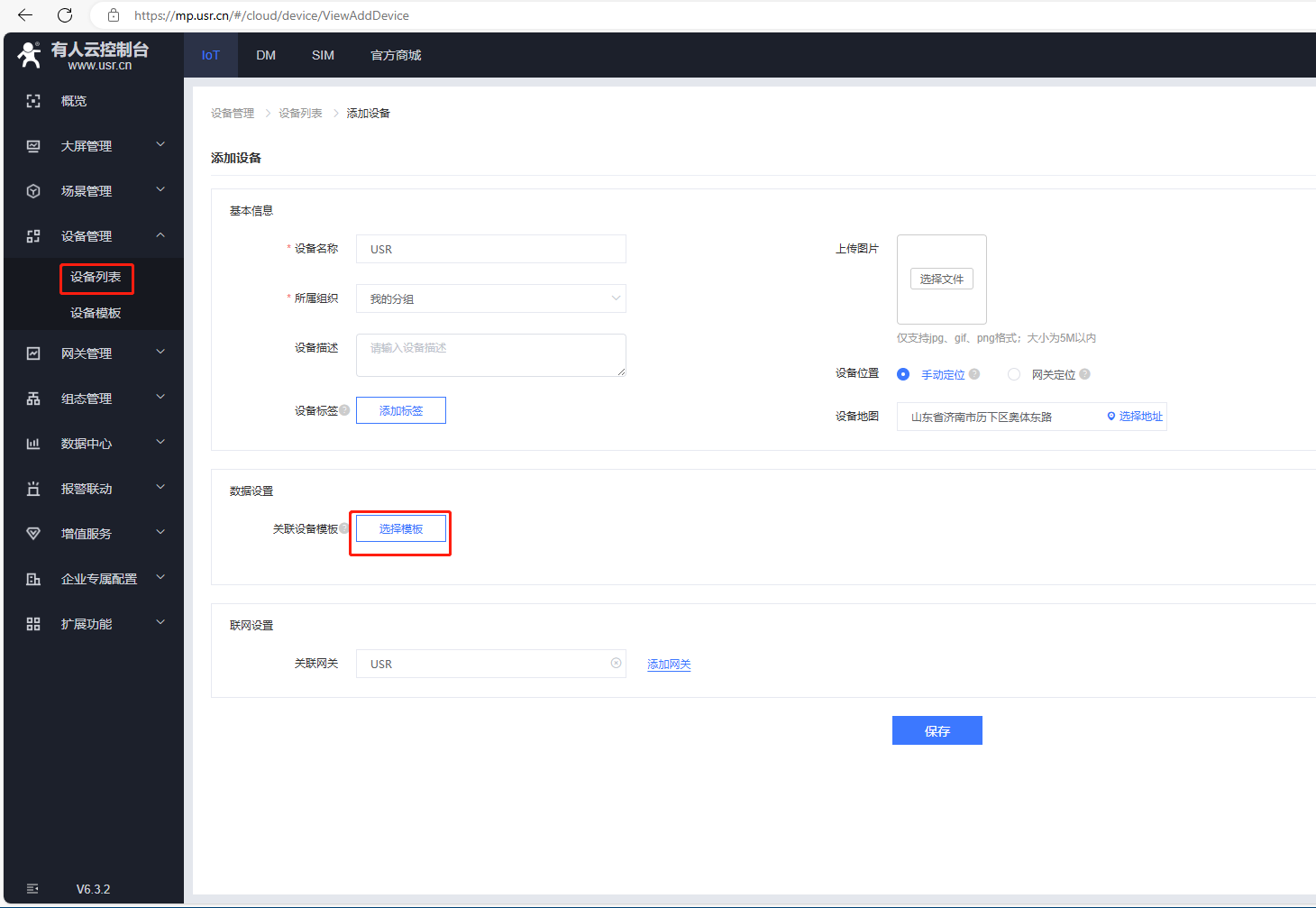

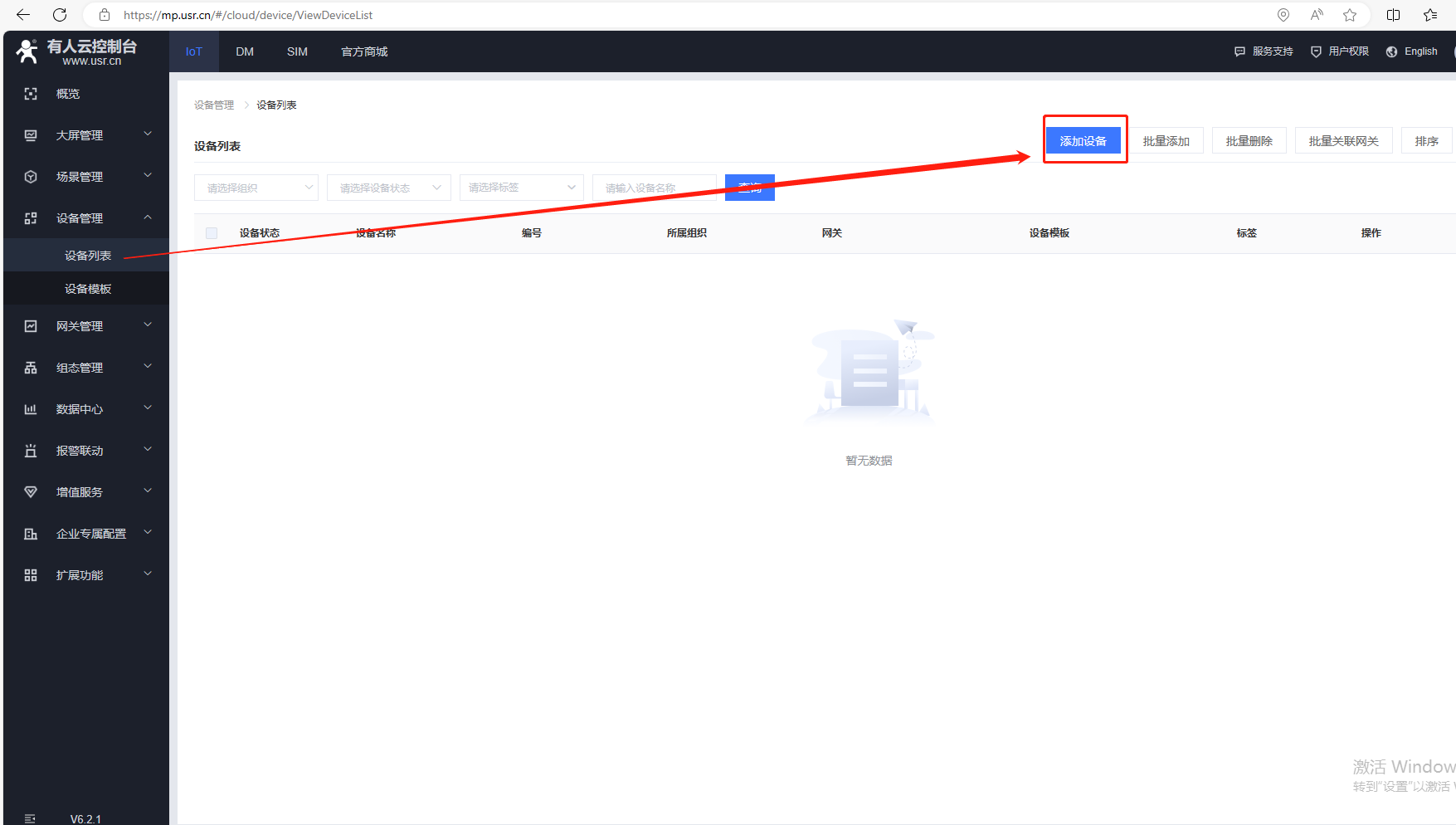

①找到【設備管理】-【設備列表】，點擊添加設備：

②在彈出的頁面中，點擊“選擇模版”：

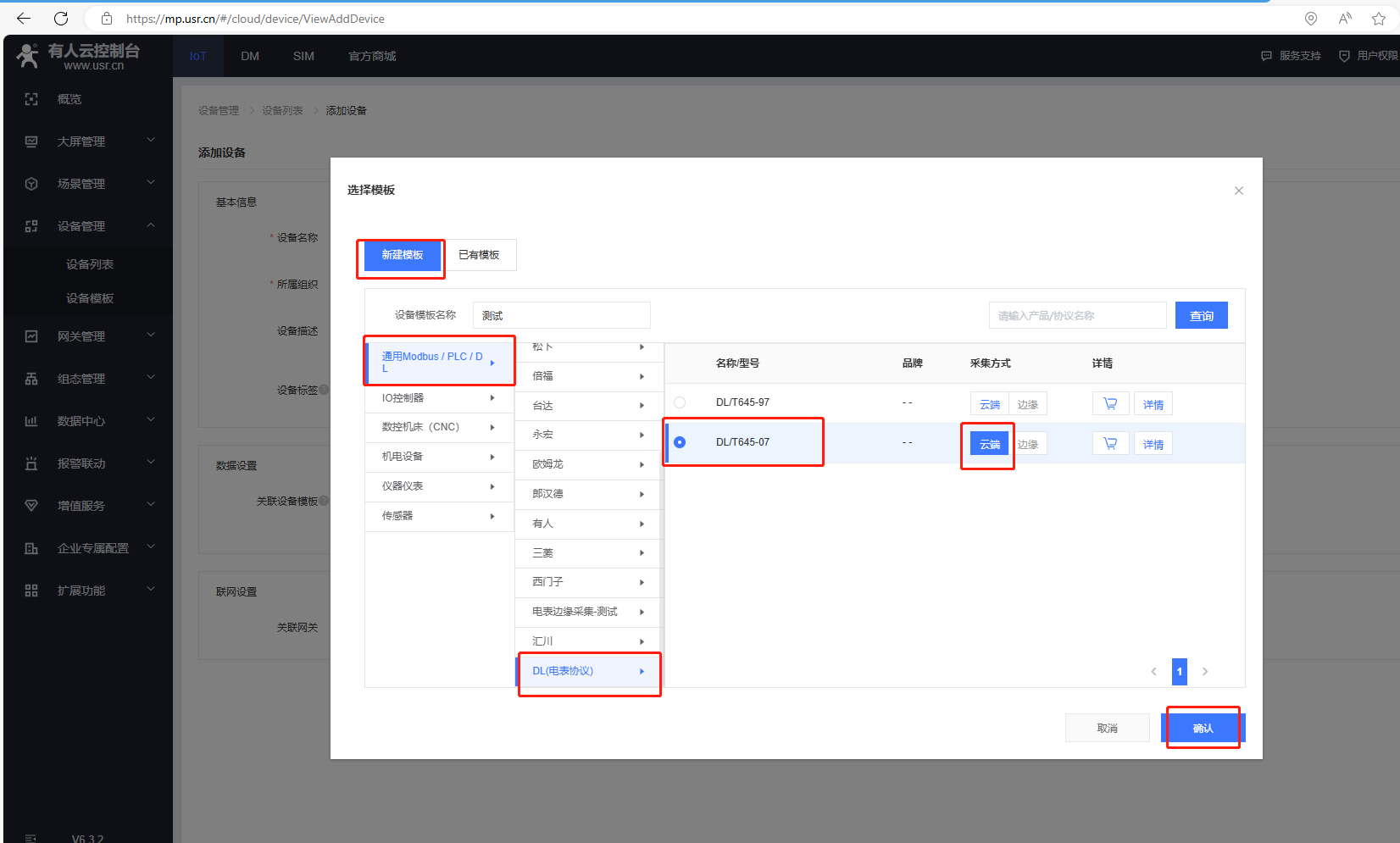

③點擊選擇模板，選擇“新建模板”，輸入設備模板名稱，比如“DJZ1226直流智能電能表”通用Modbus/PLC/DL，選擇DL（電表協議），型號選擇DL/T645-07，采集方式云端，最后確認。

④以上點擊確認后，就會進入到如下頁面。頁面信息參考如下設置。

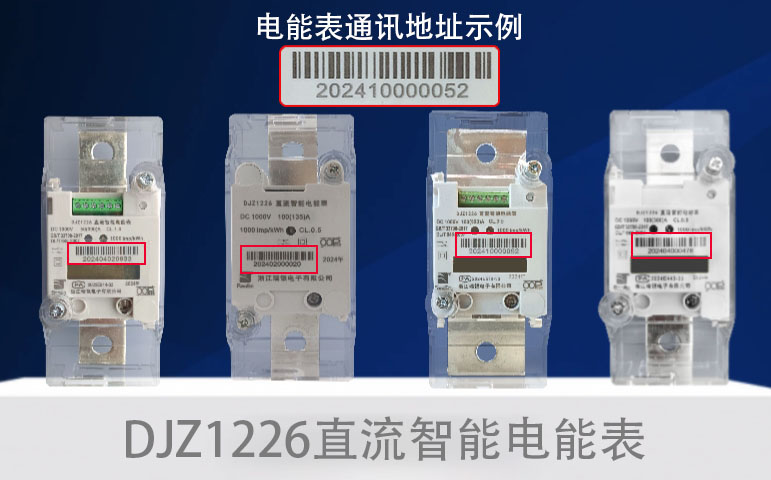

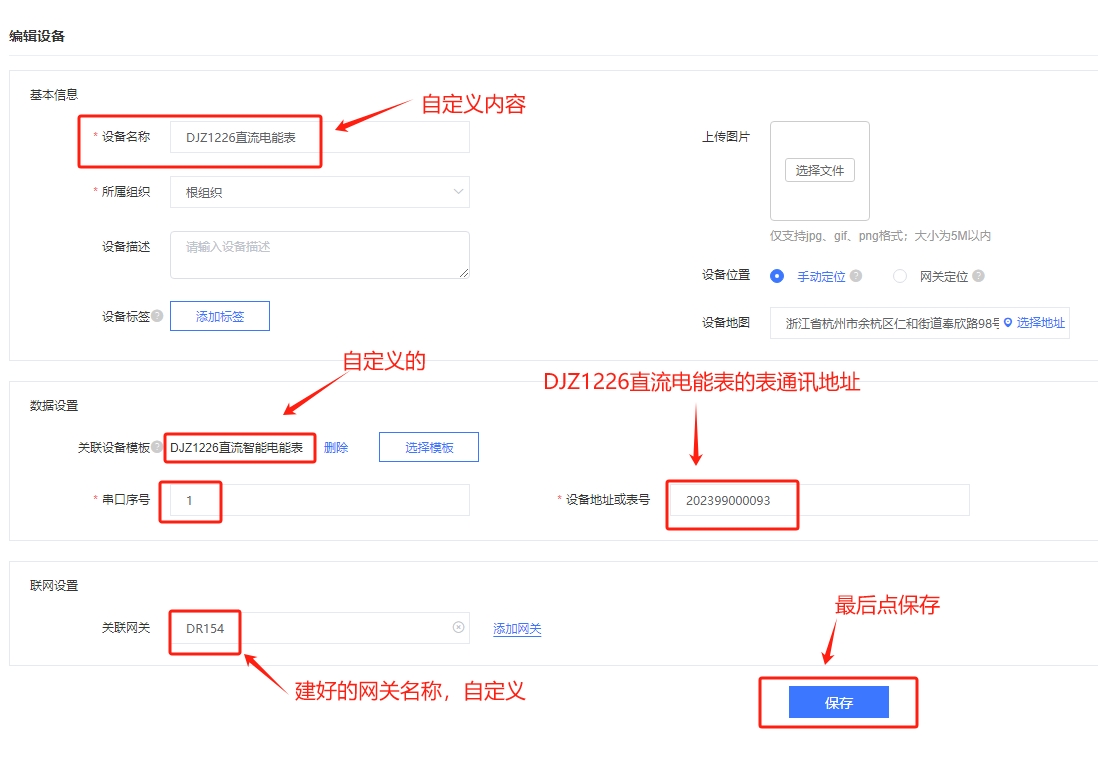

需要重點注意，“設備地址或表號”非常重要，這是DJZ1226直流電能表的表地址，DJZ1226直流電能表的表地址，在電能表正面條形碼下方的12位阿拉伯?dāng)?shù)字。

4.2 添加表變量參數

接下來將配置需要讀取電能表的數據，這里我們將DJZ1226直流電能表的總電能、電壓、電流、功率數據，抄讀到系統中。

具體步驟如下：

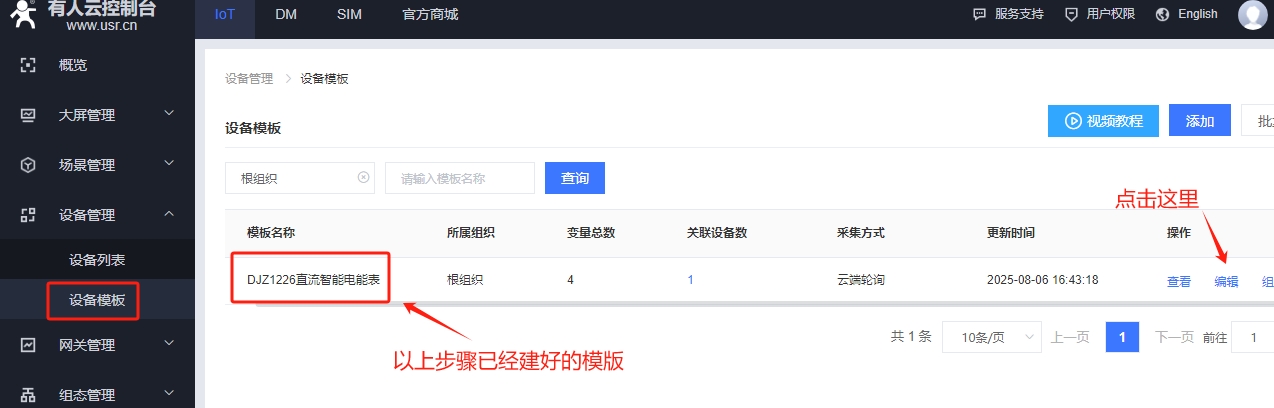

在之前已經自定義建立好的“DJZ122直流智能電能表”，點擊右側的“編輯”。

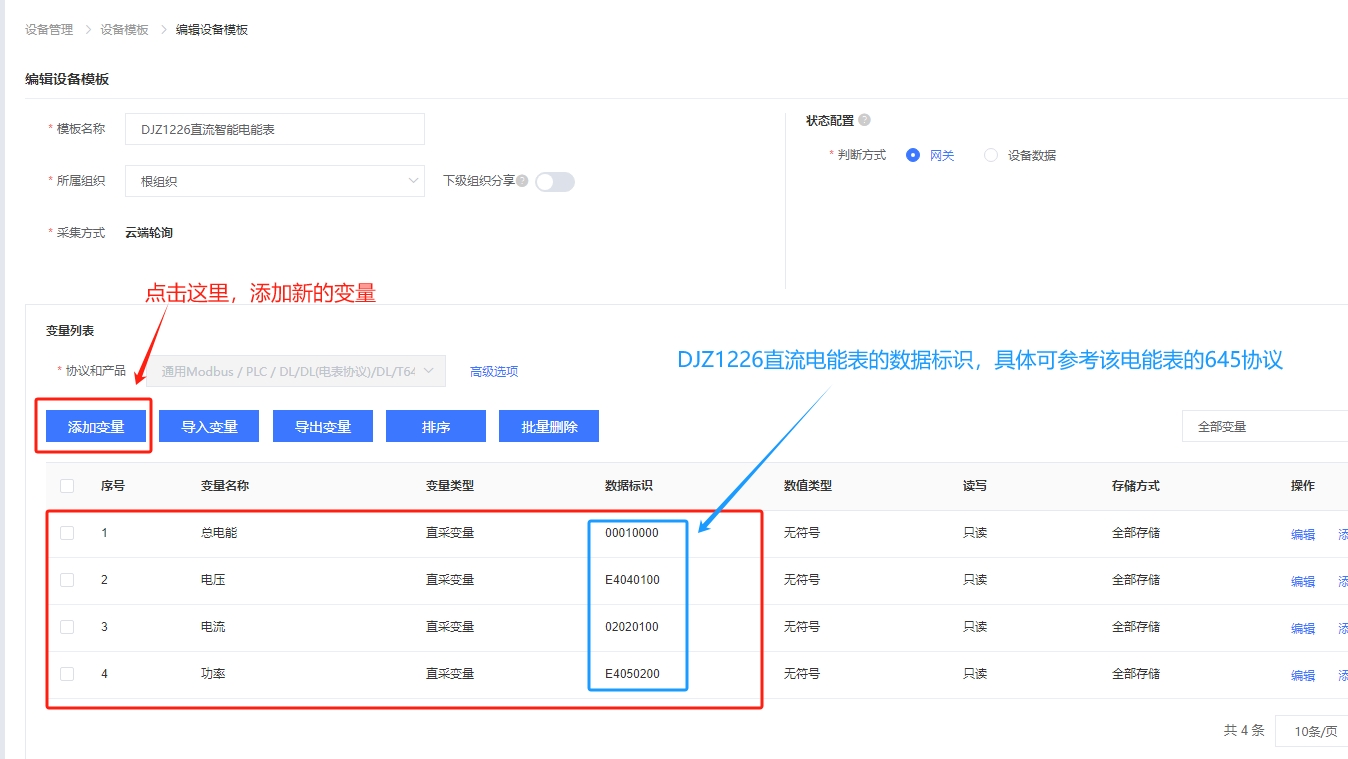

如上圖所示，已經添加好了4個變量，分別是總電能、電壓、電流、功率。點擊“添加變量”，彈出的是以下演示的頁面：

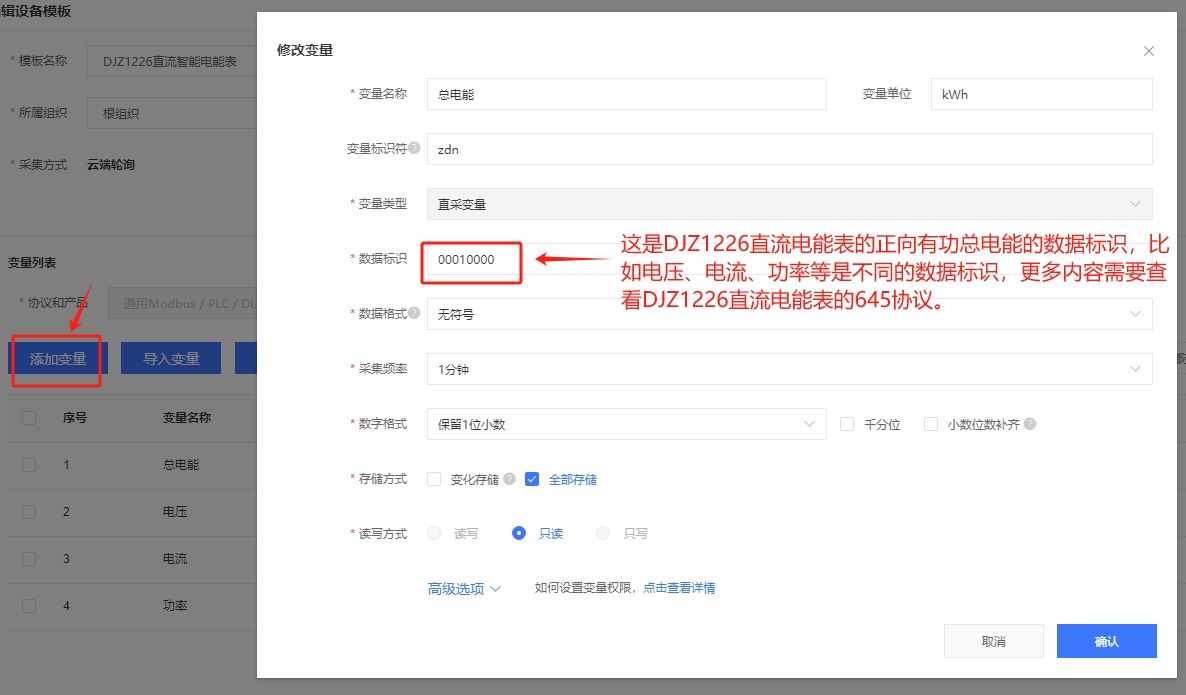

變量的參數設置，請參考上圖，其中比較重要的是數據標識，不同電能表對應的這個數據標識內容不同，具體請參考你電能表的說明書。

至此，就完成了所有硬件和云平臺的配置，接下來看成果吧。

五、成果展示

5.1 查看數據

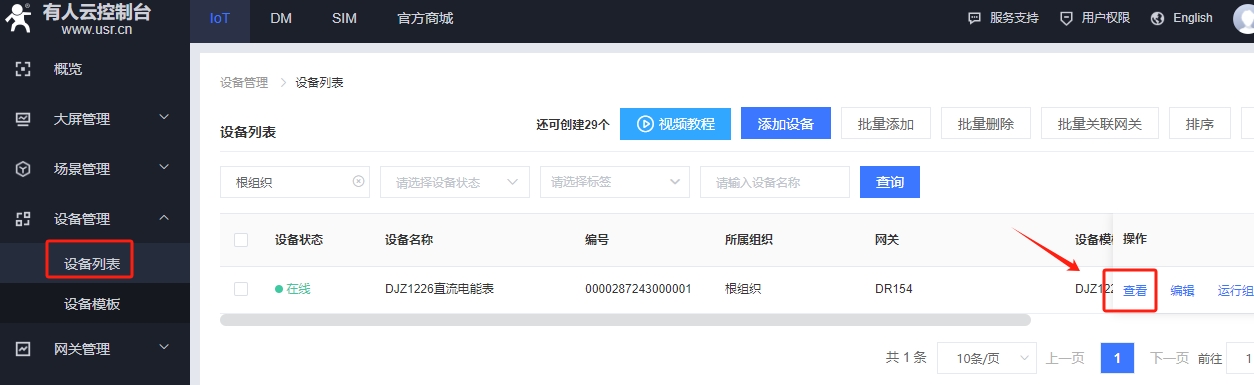

點擊【設備列表】，參照下圖，點擊“查看”

下面見證奇跡：

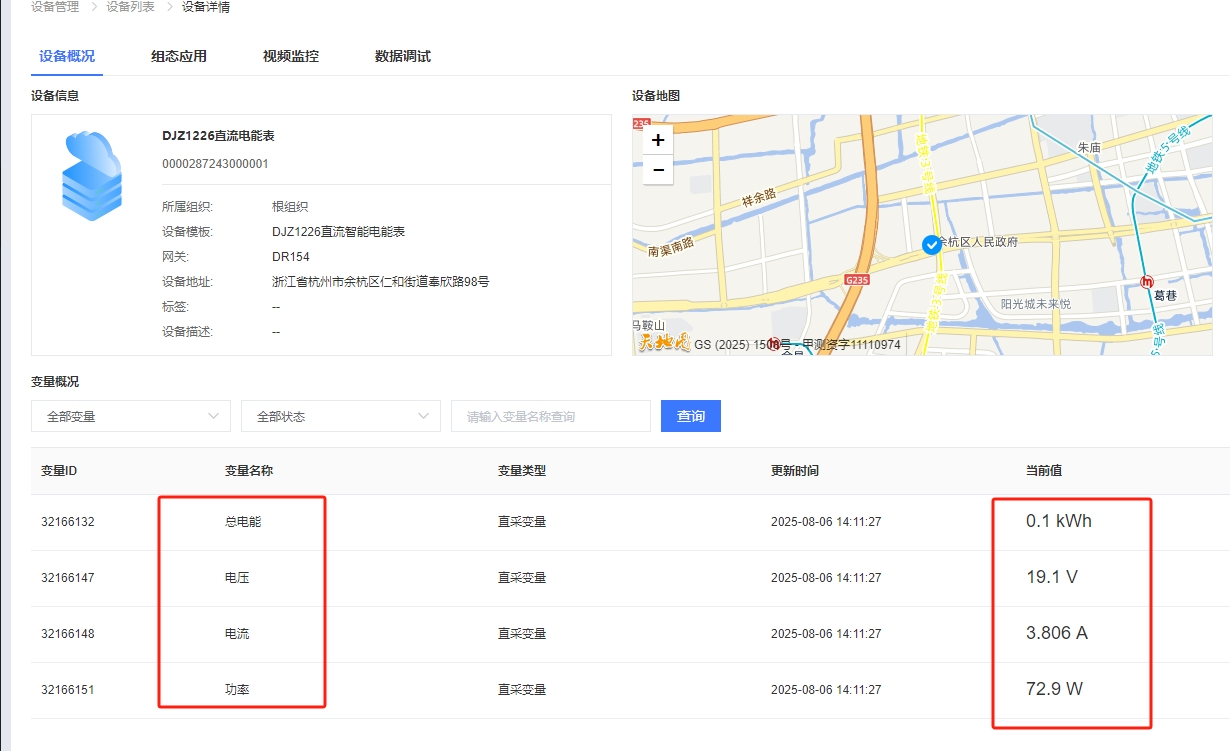

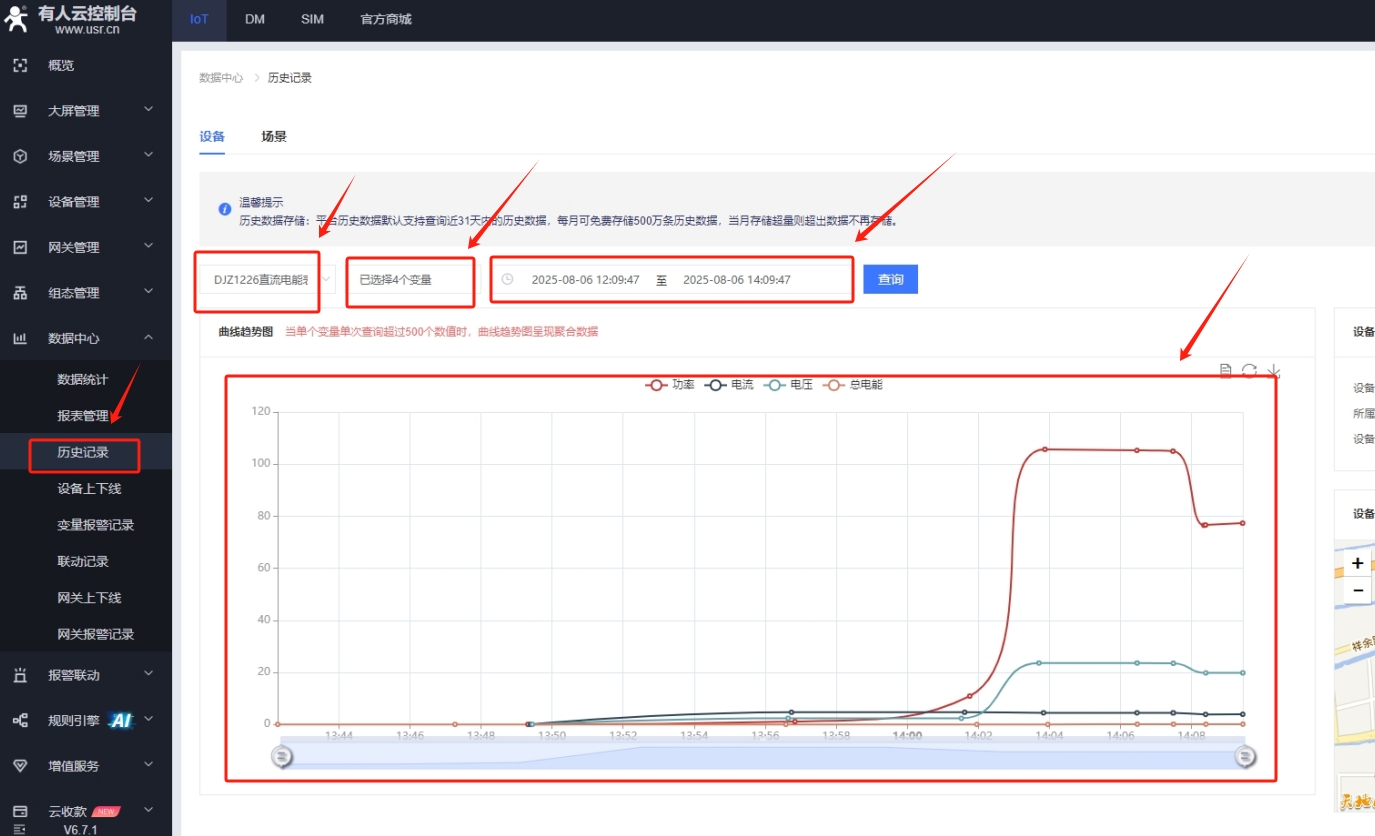

成功！“抄表系統”準確無誤的的顯示了DJZ1226直流智能電能表的各項預定數據。

?未盡內容以及更多功能，敬請自行探索。

總 結

總結：以上步驟看似很多且復雜，但這應該是幾乎免費中的很簡單的4G遠程抄表方案了，雖然比不了專業的抄表系統，但也算是小白能上手DIY的抄表方案了，適用于小型光伏發電、儲能系統等需求不高的遠程抄表場景。
