施耐德M200 PLC借助于以太網通訊模塊與上位機通訊實現觸摸屏監控的應用配置案例

曹世寧 ? 來源:jf_04297805 ? 作者:jf_04297805 ? 2025-08-07 09:47 ? 次閱讀
加入交流群
微信小助手二維碼

掃碼添加小助手

加入工程師交流群

一、行業痛點

在鐵路信號所、牽引變電所或車站監控改造項目中,設計單位往往選用經濟可靠的施耐德M200系列PLC(如TM200C16R、TM200C40U等)作為現場控制核心。然而,該系列PLC本體只有RS-232/RS-485串行口,沒有以太網口。面對“綜合監控、遠程運維、數據上云”等需求,傳統串口通訊暴露出三大痛點:

帶寬低,難以承載大量I/O與故障錄波數據;

距離受限,無法滿足站段之間光纖環網的拓?fù)湟螅?/p>

上位機、觸摸屏、第三方電能質量?jī)x等多主站同時訪問時,串口沖突頻發,維護困難。因此,為M200 PLC增加穩定、高速的以太網接口成為項目成敗的關鍵。

二、解決方案

經過多方比選,項目最終采用捷米特JM-ETH-SC以太網通訊處理器為M200 PLC“續接網口”。該模塊具有以下特點:
?適用機型:施耐德Quantumn、Premium、M200、M218、M221、M241、M238、M251等全系列PLC;
?協議轉換:內置ModbusRTU?ModbusTCP協議棧,非透?jìng)?,效率高?br /> ?多主站:最多支持6臺上位機同時讀寫;
?雙接口:一端以太網(RJ45),另一端串口(RS-232或RS-485訂貨時選定);
?零編程:PLC側無需編寫通訊程序,地址自動映射;
?易配置:支持Web頁面、專用配置工具兩種方式;
?不占用PLC編程口,調試與監控可并行進行。


三、系統拓?fù)?/p>

現場層

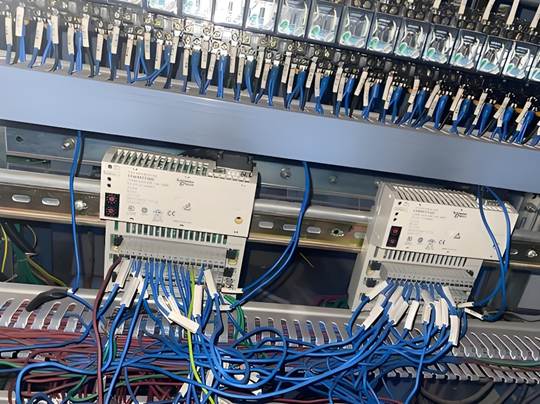

?施耐德M200 PLC(型號TM200C40U)負責采集軌道電路狀態、道岔位置、溫濕度、煙霧等200余點I/O信號。
?JM-ETH-SC(RS-485版本)PLC以太網模塊通過9針D-Sub口與PLC編程口相連,波特率設為115200bps。

監控層
?觸摸屏:威綸通MT8071iE,通過ModbusTCP讀取PLC數據,實現就地HMI。
?上位機:兩臺研華工控機運行組態王7.5,一臺用于調度室實時監控,一臺用于工程師站歷史數據存儲。

網絡層
?JM-ETH-SC以太網模塊的RJ45口接入車站千兆工業環網交換機,環網采用RSTP冗余協議。
?調度中心通過既有MPLSVPN專線,與12個車站形成星-環混合拓?fù)洹?/p>


四、實施過程

硬件安裝
a.斷電后,將JM-ETH-SC施耐德以太網模塊卡扣在DIN導軌上,RS-485端子對應PLC編程口(COM1)A、B、SG。
b.以太網口通過超五類屏蔽網線接入交換機,指示燈LINK常亮、ACT閃爍表示物理連接正常。

參數配置
a.在瀏覽器輸入模塊默認IP192.168.1.254,進入Web配置界面;
b.設置模塊IP為192.168.100.20/24,網關指向車站三層交換機;
c.在“串口參數”頁選擇ModbusRTU,從站地址1,波特率115200,8E1;
d.在“Modbus映射”頁確認:
?Q區→線圈00001起
?I區→離散輸入10001起
?MW區→輸入寄存器30001起
?VW區→保持寄存器40001起;
e.保存并重啟模塊。

PLC側設置
?在SoMachineBasic中,只需在“通訊”選項里啟用ModbusRTUSlave,地址1,其他參數與模塊一致。
?變量表直接使用%M、%MW等內部地址,無需額外通訊程序。

觸摸屏配置
?在EasyBuilderPro中添加ModbusTCP驅動,IP填192.168.100.20,端口502;
?讀取道岔狀態:40001.0(對應VW0),寫入風機啟停:00010(對應Q0.7)。

上位機組態
?組態王設備向?qū)е羞x擇“ModbusTCP”,填入IP與端口;
?通過批量導入標簽,將300余個I/O點一次性映射完成;
?啟用“斷線緩存”功能,網絡中斷時PLC數據先寫入本地SQLite,恢復后自動補傳。

五、運行效果

通訊速率:以太網端實測吞吐8.7MB/s,比原115200bps串口快700倍,刷新2000點變量?jī)H需200ms。

多主站:調度室、工程師站、觸摸屏三臺設備同時在線,連續72h壓力測試無丟包。

易維護:模塊支持Web遠程升級,現場人員無需拆機即可更新固件;PLC程序在線修改時,監控畫面不中斷。

擴展性:后續若接入電能質量?jī)x、煙感主機,只需在環網內新增節點,無需改動PLC程序。


六、總結
通過捷米特JM-ETH-SC施耐德以太網通訊模塊,施耐德M200 PLC在不增加任何編程工作量的前提下,實現了以太網高速通訊、多主站并發訪問和遠程維護功能,徹底解決了鐵路監控系統“無網口、難擴展、難運維”的痛點。該方案已在本線12個車站批量復制,運行穩定可靠,為后續智慧車站、能源管理等信息化項目奠定了堅實的網絡基礎。

(具體內容配置過程及其他相關咨詢可聯系楊工。)
