CSD95420RCBNexFET? 功率級針對高功率、高密度同步降壓轉換器進行了高度優化。該產品集成了驅動器件和功率 MOSFET，以完成功率級開關功能。這種組合在 4 mm × 5 mm 的小型外形封裝中產生高電流、高效率高速開關能力。該器件集成了精確的電流檢測和溫度檢測功能，可簡化系統設計并提高精度。優化的 PCB 封裝有助于縮短設計時間并簡化整個系統設計的完成。
*附件：csd95420rcb.pdf

特性

• 50A 峰值連續電流
• 15A 時超過 94% 的系統效率
• 高頻工作（高達 1.75 MHz）
• 二極管仿真功能
• 溫度補償雙向電流檢測
• 模擬溫度輸出
• 故障監控
• 兼容 3.3V 和 5V PWM 信號
• 三態PWM輸入
• 集成自舉開關
• 優化的死區時間，實現擊穿保護
• QFN封裝
  • 高密度
  • 4 毫米× 5 毫米
  • 超低電感
  • 系統優化的 PCB 封裝
  • 熱增強型工具
  • 符合 RoHS 標準
  • 無鉛端子電鍍
  • 無鹵素

參數

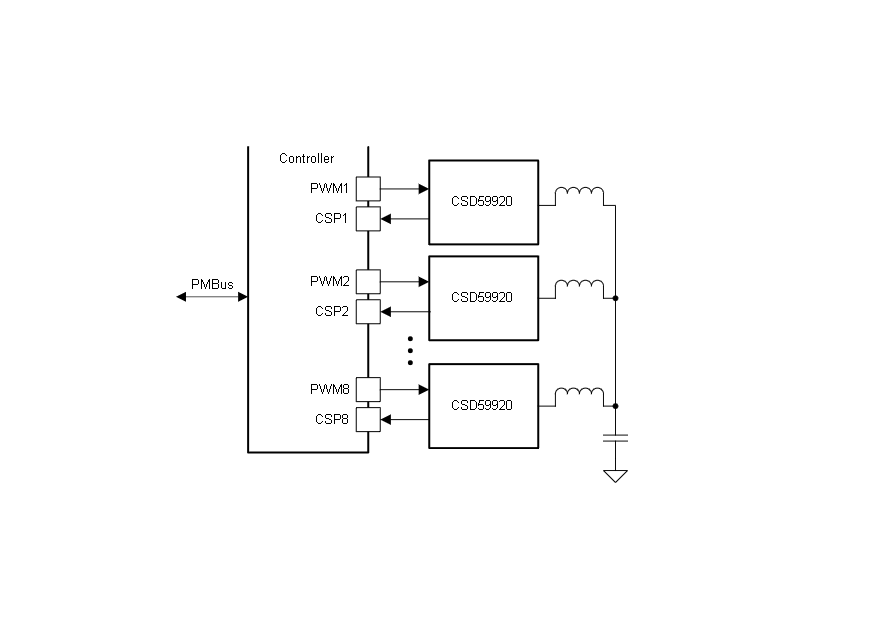

方框圖

?1. 核心特性?

• ?高性能?：支持50A峰值連續電流，系統效率在15A負載下超過94%，適用于1.75MHz高頻操作。
• ?集成功能?：包含二極管仿真、溫度補償雙向電流檢測、模擬溫度輸出及故障監控。
• ?兼容性?：支持3.3V/5V PWM信號，集成自舉開關，優化死區時間防止直通。
• ?封裝設計?：4mm×5mm QFN封裝，低電感、熱增強型，符合RoHS標準。

?2. 典型應用?

• 多相同步降壓轉換器（高頻/高電流場景）
• 負載點DC-DC轉換器
• 內存/顯卡供電
• 服務器/桌面VR13.x/VR14.x V-Core電源

?3. 產品描述?
CSD95420RCB整合驅動IC與功率MOSFET，專為高密度大電流降壓轉換設計，提供精確的電流/溫度檢測功能，優化PCB布局以縮短開發周期。

?4. 封裝與訂購信息?

• ?封裝類型?：27引腳VQFN-CLIP（RCB）
• ?包裝選項?：2500片卷帶（大卷）或250片卷帶（小卷）
• ?工作溫度?：-55°C至150°C（工業級）

?5. 設計支持?

• ?機械圖紙?：提供詳細封裝尺寸、焊盤布局及鋼網開孔建議。
• ?參考設計?：包含推薦PCB焊盤圖案和替代行業標準兼容方案。
