在晶體管器件的研發階段，制造商通常需要對設計原型進行電學特性評估。直流（DC）測試是最常見的方法，但對于許多半導體器件而言，只有脈沖或短時導通（開關）激勵條件下，才能更真實地反映其實際工作行為。

相比連續直流測試，脈沖測試通過在極短時間內施加激勵，可顯著降低器件自發熱（焦耳熱）對測量結果的影響，從而更準確地表征器件的本征特性。這一優勢使脈沖測量被廣泛應用于納米器件、功率器件及晶圓級測試等場景，尤其適用于對熱效應高度敏感的精細結構和新型材料器件。

此外，脈沖測試不僅有助于降低早期封裝和散熱設計帶來的測試成本，還能夠簡化多溫區器件表征，并在一定程度上擴展測試儀器的電流、電壓輸出能力邊界。

盡管脈沖測試在硬件搭建上并不復雜，但在實際應用中，儀器配置、參數設置以及測試自動化往往具有較高門檻。理想情況下，應當借助一套直觀的軟件工具，以簡化測試流程并提升效率。

本文將介紹脈沖測試在半導體器件表征中的核心價值，并以MOSFET 為例，說明如何使用 Keithley KickStart 軟件快速建立自動化脈沖測試流程，并生成表格和圖形化的測試結果。

MOSFET 的 I-V 曲線測量

半導體器件（例如晶體管）是電子產品的基礎。大多數器件在研發流程的不同階段都需要進行電氣特性表征，包括研究實驗室、晶圓廠、高校以及器件制造商等。

Keithley 是晶體管 I-V 特性表征領域的行業領導者。使用 SMU（源測量單元）進行半導體器件表征非常理想，因為 SMU 既可以施加激勵，又可以進行測量，尤其適用于低電流測量。對于端口數超過兩個的器件進行測試，通常需要多臺 SMU。然而，一臺雙通道 SMU 即可完成單個場效應晶體管（FET）的絕大多數特性表征。圖 1 展示了在 MOSFET 的 I-V 特性表征中使用兩臺 SMU 的示意。

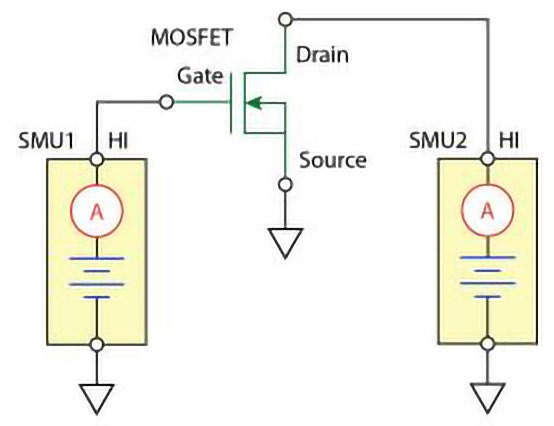

圖1： 使用雙通道 SMU 進行 MOSFET I-V 特性表征的電路示意圖。

晶體管I-V 特性表征中的常見測量參數包括：

· 漏極電壓（VD）：施加在 FET 漏極端的電壓稱為漏極電壓。

· 漏極電流（ID）：漏極端從電壓源汲取的電流稱為漏極電流。漏極電流能夠提供關于器件工作狀態和效率的大量信息。

其他常見測量參數還包括：柵極電壓（VG）、柵極電流（IG）、閾值電壓（VTH）。

圖2 顯示了使用 雙通道 Keithley SourceMeter? SMU 儀器生成的 MOSFET 漏極特性曲線族。

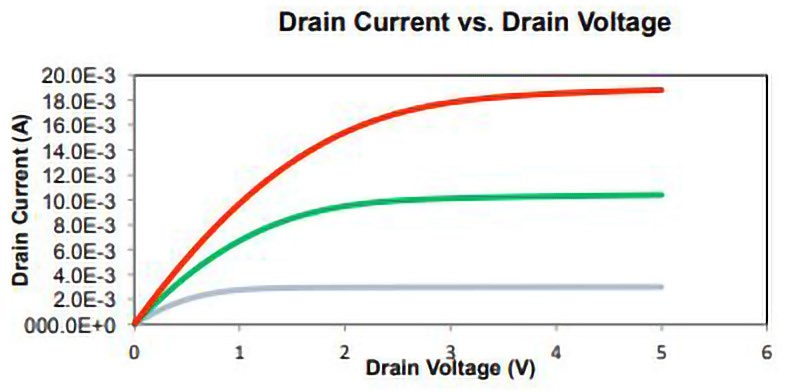

圖2： MOSFET 的 I-V 曲線。

脈沖I-V 特性表征

脈沖I-V 特性表征（如前所述，即在極短時間內、以有限占空比施加電壓和電流）是測量 I-V 曲線的另一種常見方式，可通過 KickStart 軟件實現。脈沖 I-V 測量可以縮短測試時間，并在不超過 MOSFET 安全工作區、且不引起器件自熱及參數漂移的情況下完成器件表征。

通常使用兩個脈沖I-V 通道來測量 MOSFET 的 I-V 曲線，其中一個通道連接至柵極，另一個通道連接至漏極。每個通道的地端均連接至 MOSFET 的源極引腳。

MOSFET 特性曲線的構建過程

在構建晶體管特性曲線時，流程如下：

1. 柵極通道首先向柵極施加電壓；
2. 隨后，漏極通道對VDS 進行掃描，并在每個掃描點測量相應的電流；
3. 接著，柵極通道施加另一組不同的柵極電壓；
4. 重復上述過程，從而構建出下一條MOSFET I-V 曲線，最終形成一組完整的特性曲線。

SMU 可通過內置的脈沖和直流掃描功能簡化上述過程，包括：線性階梯掃描、對數階梯掃描、自定義掃描。

在KickStart 中測量 FET 的脈沖 I-V 特性

本應用演示了如何使用2636B 系列 SMU 儀器對 FET 進行脈沖 I-V 表征測試。2636B 非常適合用于半導體器件測試，因為它能夠快速且高精度地輸出和測量電流與電壓。確定 FET 的 I-V 參數有助于確保其在預期應用中能夠正常工作，并且滿足相關規格要求。使用 2636B 可以執行多種 I-V 測試，包括：

· 柵極漏電流

· 擊穿電壓

· 閾值電壓

· 轉移特性

· 漏極電流

測試所需的2636B 儀器數量取決于需要施加偏置并進行測量的 FET 端子數量。本應用展示了如何在三端 MOSFET 上執行一組 漏極特性曲線（Vds-Id） 測試。MOSFET 是最常用的 FET 類型，因為它是數字集成電路的基礎器件。

所需設備與軟件

· 一臺2636B SourceMeter? SMU 儀器

· Keithley KickStart 啟動軟件 2.6.0 或更高版本，已安裝在計算機上

· 四根三軸電纜（Keithley 7078-TRX-10）

· 一套帶有三軸母頭連接器的金屬屏蔽測試夾具或探針臺

· 一個三軸T型連接器（Keithley 237-TRX-T）

· 使用一根GPIB 電纜、USB電纜或以太網電纜之一

遠程連接設置

本應用被配置為遠程運行模式。你可以通過儀器支持的任意通信接口運行該應用，包括GPIB、USB 或以太網。圖 4 顯示了遠程通信接口在儀器后面板上的連接位置。

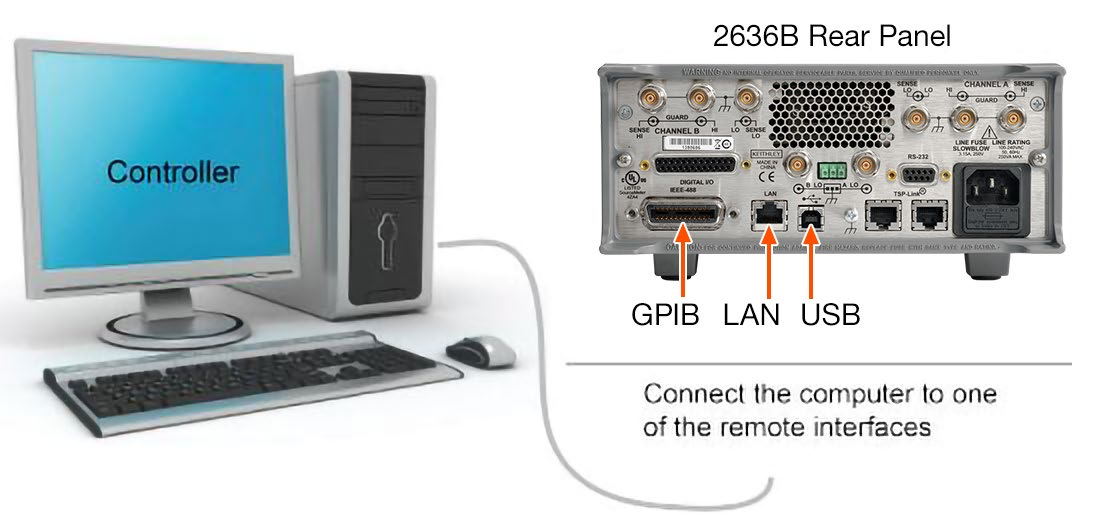

圖4：2636B 遠程接口連接示意圖

設備連接（Device Connections）

為執行MOSFET 的漏極特性曲線（drain family of curves）測試，需要將兩臺儀器都配置為源電壓、測電流模式。在該電路中，將 2636B 的 SMUB 通道的 Force HI 端子連接到 MOSFET 的柵極（Gate），并將 2636B 的 SMUA 通道的 Force HI 端子連接到 MOSFET 的漏極（Drain）。將 MOSFET 的源極（Source） 連接到 2636B 兩個通道的 Force LO 端子。如果需要對 MOSFET 的三個端子都進行源/測操作，則需要第二臺 2636B（或一臺 2635B 單通道 SMU）。圖 5 顯示了使用兩路 2636B 儀器通道對 MOSFET 進行 I-V 測試的配置方式。

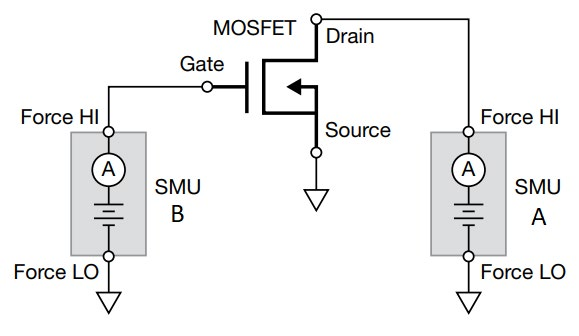

圖5：MOSFET 的三端 I-V 測試配置示意圖

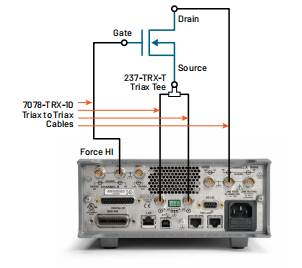

圖6 顯示了 2636B 通道后面板端子與 MOSFET 之間的連接方式。

· 柵極（Gate）

· 源極（Source）

· Force HI

· 237-TRX-T 三同軸 T 型連接器

· 7078-TRX-10 三同軸至三同軸電纜

· 漏極（Drain）

圖 6：使用兩路 2636B 通道測試三端 MOSFET 的連接配置
在該應用中，需要從 2636B 后面板的母頭三同軸接口，使用四根三同軸電纜（7078-TRX-10）連接至 MOSFET 器件。MOSFET 器件應安裝在帶金屬屏蔽的測試夾具中，該夾具配有母頭三同軸接口。使用 三同軸 T 型連接器（237-TRX-T），將 2636B 兩個通道的 Force LO 端子同時連接到 MOSFET 的源極（Source）。
啟動 KickStart 并設置測試
當計算機與 2636B 之間的通信電纜連接完成后，即可啟動 KickStart 軟件。
創建測試項目的步驟如下：

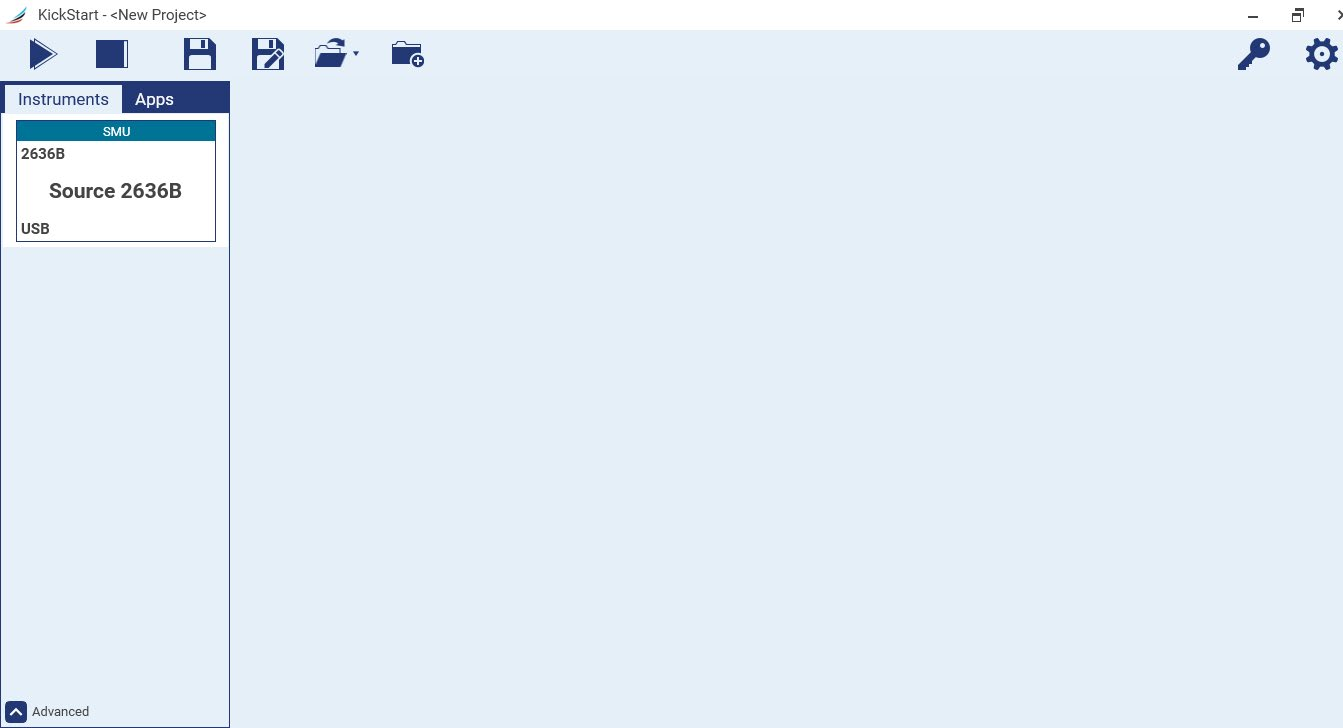

1. 啟動 KickStart 軟件。啟動界面將顯示，如圖 7所示。


圖7：KickStart 軟件啟動頁面。

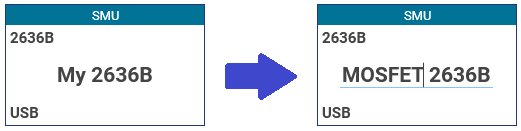

2. 在儀器實例中，單擊居中的標簽，將其重命名為 “MOSFET 2636B”。請注意，這一步并非必需，僅用于演示在 KickStart 用戶界面中，當存在多臺 SMU 或其他儀器可供選擇時，如何為儀器應用自定義名稱。


圖8：用戶可以重命名儀器實例。

3. 通過雙擊或拖拽方式，將 MOSFET 2636B 儀器放入主應用暫存區（staging area），然后選擇 I-V Characterizer（I-V 表征器）。

圖9：選擇 I-V Characterizer 應用。

4. 進入 SMU-1 通道設置選項卡，將通道標簽修改為 “Drain（漏極）”。

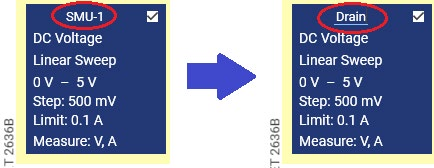

圖10：重命名 SMU 通道。

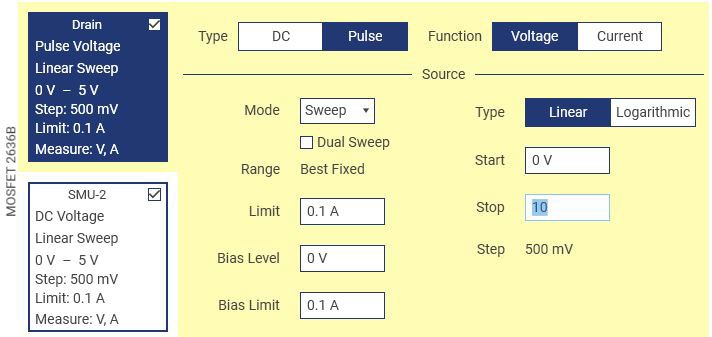

5. 應用以下漏極源（Drain source）設置更改（如圖 11所示）：

a. 將 Type（類型） 設置為 Pulse（脈沖）。

b. 將 Function（功能） 設置為 Voltage（電壓）。

c. 將 Mode（模式） 設置為 Sweep（掃描）。

d. 將 Start level（起始電平） 設置為 0 V。

e. 將 Stop level（停止電平） 設置為 10 V。

圖11：應用漏極源類型與輸出設置。

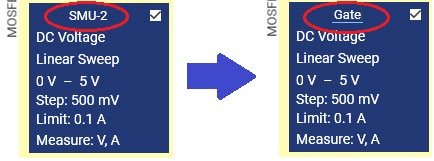

6. 切換到 SMU-2 設置選項卡，并將通道標簽修改為 “Gate（柵極）”。


圖12：重命名 SMU 通道。

7. 應用以下柵極源（Gate source）設置更改（如圖 13所示）：

a. 將 Type（類型） 設置為 Pulse（脈沖）。

b. 將 Function（功能） 設置為 Voltage（電壓）。

c. 將 Mode（模式） 設置為 Sweep（掃描）。

d. 將 Start level（起始電平） 設置為 3 V。

e. 將 Stop level（停止電平） 設置為 5 V。

f. 將 Limit（電流限值） 設置為 10 mA。

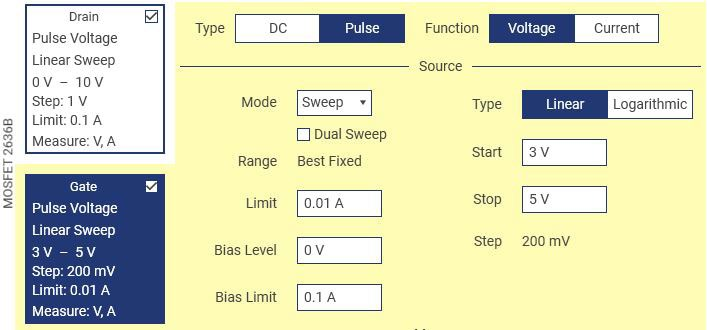

圖13：應用柵極源類型與輸出設置。

8. 在 Measure（測量） 設置區域中，將 Range（量程） 更改為 10 mA。
9. 切換到 Common Settings（通用設置） 面板，并應用以下設置：

a. 將 Source/Sweep Points（源/掃描點數） 設置為 21。

b. 將 Source to Measure Delay（源到測量延時） 設置為 5e-4 s。

c. 將 Width（脈沖寬度） 設置為 10 ms。

d. 將 Off Time（關斷時間） 設置為 100 ms。

e. 將 Stepper（步進器） 設置為 Gate（柵極）。

f. 將 Stepper Points（步進點數） 設置為 3。

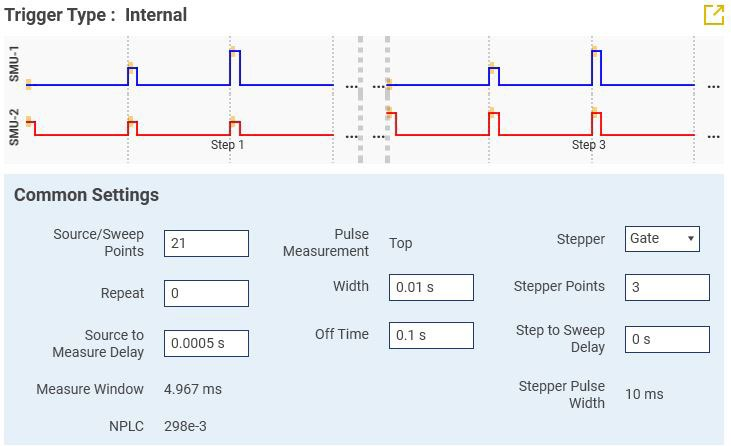

圖14：應用通用設置。

10. 單擊 Run（運行） 按鈕以執行測試。
11. 單擊 KickStart 用戶界面頂部的 Graph（圖形） 選項卡。
12. 將鼠標光標懸停在圖例上方，并取消選擇柵極（Gate）的電流數據。


圖15： 更新圖例設置，僅在 y 軸 上繪制 漏極電流（Drain current）。

13. 將鼠標光標懸停在圖形頂部中央?yún)^(qū)域，以顯示標題輸入字段，并為圖形輸入自定義標題。


圖16： 為測試數據添加標題。

14. 測試數據將立即以圖形方式顯示；同時，你也可以選擇將圖形保存為 .png 文件，或復制到剪貼板，以便直接粘貼到消息或報告中。

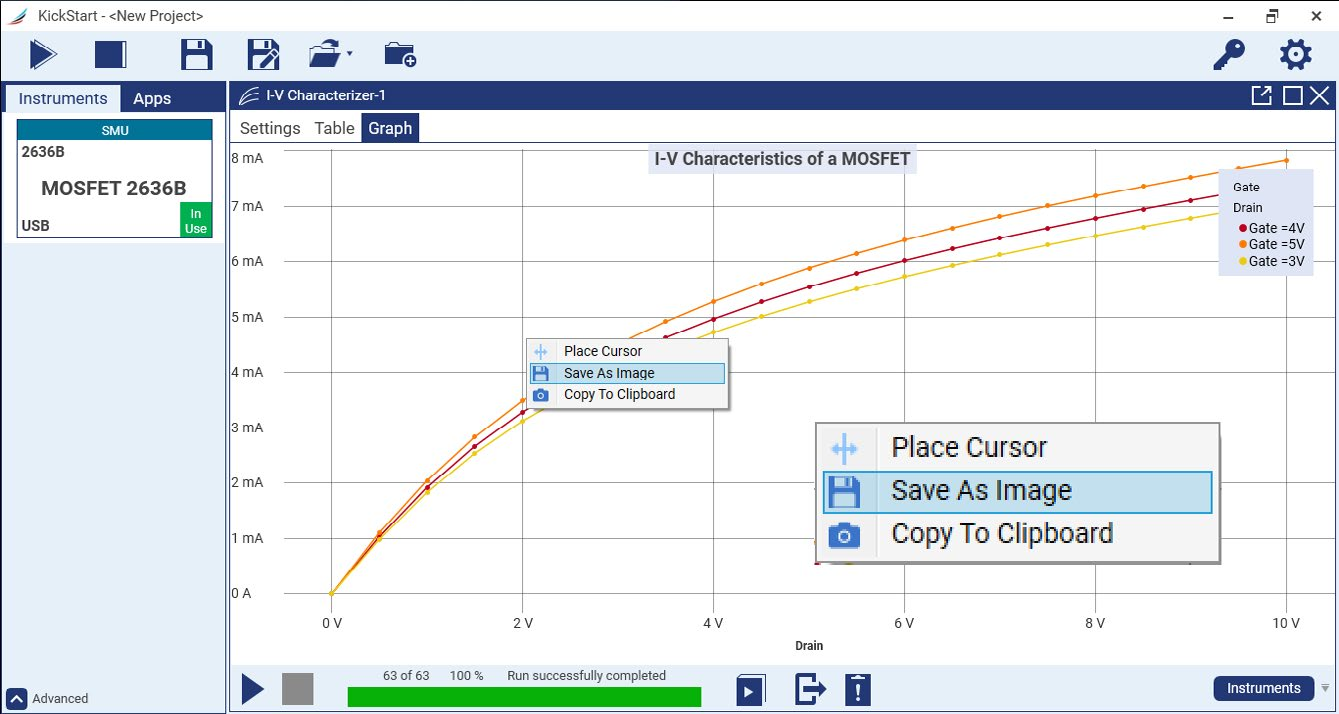

圖17： 以圖形方式顯示的脈沖寬度調制輸出數據。

總結（Summary）

進行脈沖測試的主要原因，是降低器件在被激活時產生的自發熱——尤其是在器件以最大工作能力運行并持續較長時間的情況下。對于尚未完成合適封裝或散熱設計的早期器件方案而言，脈沖測試是最合適的測試階段。對于 IGBT 和 功率 MOSFET，脈沖測試有助于在早期階段獲取器件性能的關鍵洞察，從而發現潛在缺陷并推動設計改進。無論你的脈沖測試需求為何，Keithley 源測量單元（SMU）與 KickStart 軟件都是理想的組合，可幫助你快速建立測試配置、采集數據，并以表格和圖形形式與同事共享測試結果。本文中給出的 KickStart 示例基于 2636B 系列 SMU，該儀器在脈沖工作區域內可實現 10 A、50 W 的輸出能力。同時需要注意的是，KickStart 還支持 2651A SMU（可實現更高電流，最高達 50 A）以及 2657A SMU（可實現更高電壓，最高達 3000 V）。
