TPS25762-Q1 是一款完全集成的 USB Type-C? 供電 （PD） 解決方案，集成了降壓-升壓轉換器，適用于汽車單 USB 端口應用。功能包括：帶 4 個電源開關的集成降壓-升壓轉換器;ARM Cortex-M0;帶Type-C電纜插頭和方向檢測的USB端口控制器;USB電池充電規范1.2版（BC1.2）檢測;USB 端點 PHY;設備電源管理和監控電路;以及連接器引腳過壓和短路保護。
*附件：tps25762-q1.pdf

智能系統電源管理 （SPM） 引擎可最大限度地提高傳輸?shù)?USB 功率，同時保護系統免受汽車電池瞬態和過溫條件的影響。

設備配置設置通過直觀的圖形用戶界面 （GUI） 進行選擇。

特性

• AEC-Q100 符合以下標準：
  • 器件溫度等級 1：–40°C 至 +125°C 環境工作溫度范圍
  • 設備 HBM ESD 分類 2 級
  • 設備 CDM ESD 分類等級 C2b
  • 增強型連接器引腳 ESD 保護
• 支持可編程電源 （PPS） 的 USB 供電 （PD） 控制器
  • 寬 VIN：5.5V 至 18V（最大 40V）
  • 集成降壓-升壓，帶 4 個電源開關，支持高達 65W USB PD 輸出功率
  • VBUS輸出：3.3–21V，步長±20mV
  • IBUS輸出：0–3A，±50mA電流限制步長
  • VBUS 短路至 VBAT 和 GND 保護
  • VBUS電纜下垂補償
  • MFi 過流保護
  • 開關頻率：300、400、450kHz
  • DC/DC 同步輸入/輸出，帶抖動
• USB 端口配置選項
  • 1 個 USB-PD 端口 （TPS25762-Q1）
  • 1 個 USB-PD 端口，帶 DisplayPort? over USB-C?（DP 備用模式）（TPS25763-Q1）
  • 2 個 USB-PD 端口 （TPS25772-Q1）
• 符合 USB 標準
  • USB Type-C 供電 Rev 3.1
    • TPS25762-Q1：帶 PPS 的 USB–IF 認證，TID：9509
    • TPS25772-Q1：帶 PPS 的 USB–IF 認證，TID：9161
    • CC 邏輯、VCONN 源極和放電
    • USB 電纜極性檢測
  • 電池充電規范 v1.2 （BC1.2）
    • DCP：專用充電端口
• 傳統快速充電
  • 2.7V 分壓器 3 模式
  • 1.2V分壓器模式
  • 高壓DCP協議
• 微控制器內核允許
  • 固件更新
  • 電源電壓和溫度相關電源管理
• 短路 VBUS 和 VBAT 保護
  • VBUS的
  • Px_ DP 和 Px_DM
  • Px_CC1和Px_CC2
• 帶可潤濕側翼的 HotRod? QFN 封裝

參數

方框圖

?1. 核心特性?

• ?AEC-Q100認證?：支持-40°C至+125°C環境溫度，符合車規級ESD防護標準（HBM Level 2，CDM C2b）。
• ?集成USB PD控制器?：
  • 支持可編程電源（PPS），輸出電壓范圍3.3–21V（±20mV步進），電流0–3A（±50mA步進）。
  • 集成降壓-升壓轉換器，支持高達65W輸出功率，具備VBUS短路保護、電纜壓降補償?shù)裙δ堋?/li>
• ?多端口配置?：
  • TPS25762-Q1：單USB-PD端口。
  • TPS25763-Q1：單USB-PD端口+DisplayPort?交替模式。
  • TPS25772-Q1：雙USB-PD端口。
• ?兼容性?：符合USB Type-C? PD Rev 3.1、BC1.2充電協議（DCP、Divider-3、1.2V模式等）。

?2. 關鍵功能模塊?

• ?電源管理?：
  • 輸入電壓范圍5.5V–18V（最大40V），內置LDO（5V/3.3V/1.5V）為內部電路供電。
  • EN/UVLO引腳支持可編程欠壓鎖定（UVLO）和使能控制。
• ?USB PD物理層?：
  • 支持BMC編碼通信，通過CC引腳實現電纜方向檢測和PD協議交互。
  • 集成VCONN電源路徑（20mA或200mA可選），支持電子標記電纜。
• ?保護機制?：
  • 過壓/欠壓保護（OVP/UVP）、熱關斷（TSD）、反向電流保護。
  • TVSP引腳提供ESD保護和啟動配置（通過電阻選擇I2C地址和邏輯電平）。

?3. 應用場景?

• ?車載充電系統?：媒體中心、頭顯單元、后排娛樂系統等。

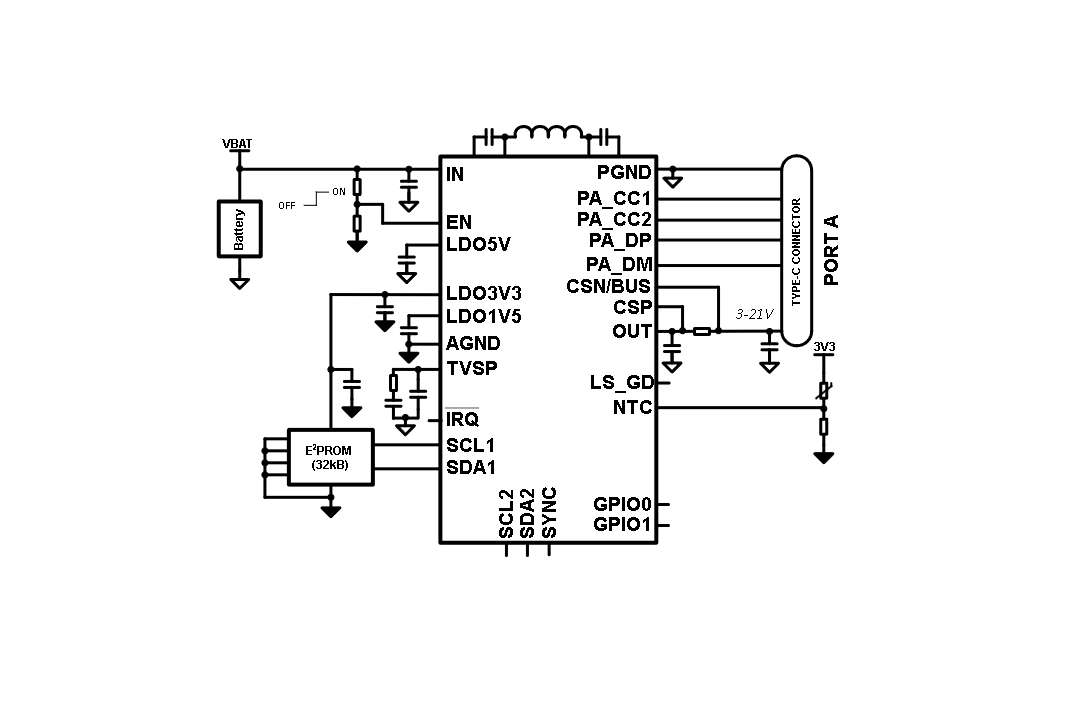

• ?典型電路設計?：
  • 輸入需配置EMI濾波器和瞬態保護（如LM74700）。
  • 輸出需10mΩ電流檢測電阻（RSNS）及RC濾波網絡（確保PPS精度）。
  • 推薦電感值4.7μH（400kHz開關頻率），輸出電容組合140μF（低ESR）。

?4. 設計要點?

• ?布局建議?：
  • 高頻電容（0.1μF）緊靠IN/OUT引腳，減少開關電流環路面積。
  • AGND與PGND單點連接，避免信號干擾。
• ?熱管理?：
  • 內置多個溫度傳感器（Buck-Boost、VCONN、LDO5V等），支持熱降額策略。
  • 外部NTC/PTC可通過GPIO5（NTC引腳）監控系統溫度。

?5. 版本與配置?

• ?器件型號差異?：
  • TPS25762D-Q1：默認支持60W/45W/27W/15W輸出（通過TVSP電阻選擇）。
  • TPS25763D-Q1：額外支持DisplayPort交替模式。
• ?固件更新?：通過USB端點（PA_DP/PA_DM）或I2C接口實現。

?總結?：TPS25762-Q1是一款高集成度車規級USB PD控制器，適用于嚴苛的汽車環境，提供靈活的功率分配、全面的保護功能和簡化的系統設計。其多型號選項和可配置性使其適配從基礎充電到多端口高功率應用的多樣化需求。
