ATL43xLI-Q1 是一款三端可調分流穩壓器，在適用的汽車、商業和軍用溫度范圍內具有指定的熱穩定性。其輸出電壓可以設置為 V 之間的任何值 裁判 （約 2.5 V）和 36 V，帶兩個外部電阻。該器件的典型輸出阻抗為 0.3 Ω。其有源輸出電路提供了非常尖銳的導通特性，使其成為許多應用中齊納二極管的絕佳替代品，例如板載調節、可調電源和開關電源。該器件是 TL431LI-Q1 和 TL432LI-Q1 的引腳對引腳替代品，具有更低的最小工作電流，有助于降低系統功耗。ATL432LI-Q1 具有與 ATL431LI-Q1 完全相同的功能和電氣規格，但 DBZ 封裝的引腳排列不同。

ATL431LI-Q1 提供兩個等級，B 級和 A 級的初始公差（25°C 時）分別為 0.5% 和 1%。ATL43xLI-Q1 的工作溫度范圍為 –40°C 至 +125°C，其低輸出漂移與溫度關系確保了在整個溫度范圍內的良好穩定性。
*附件：atl432li-q1.pdf

特性

• 符合汽車應用標準
• AEC-Q100 符合以下標準：
  • 器件溫度等級 1：–40°C 至 +125°C 環境工作溫度
• 25°C 時的基準電壓容差
  • 0.5%（B級）
  • 1%（A級）
• 最小典型輸出電壓：2.5 V
• 可調輸出電壓：V裁判至 36 V
• 工作溫度范圍為?40°C至+125°C
• 27 mV 最大溫度漂移
• 0.3-Ω典型輸出阻抗
• 灌電流能力
  • 我 分鐘 = 0.08 mA（最大值）
  • 我 嘉 = 15 mA（最大值）
• 參考輸入電流 I 裁判 ：0.4 μA（最大值）
• 基準輸入電流隨溫度變化的偏差，I 我（開發） ：0.3 μA（最大值）

參數

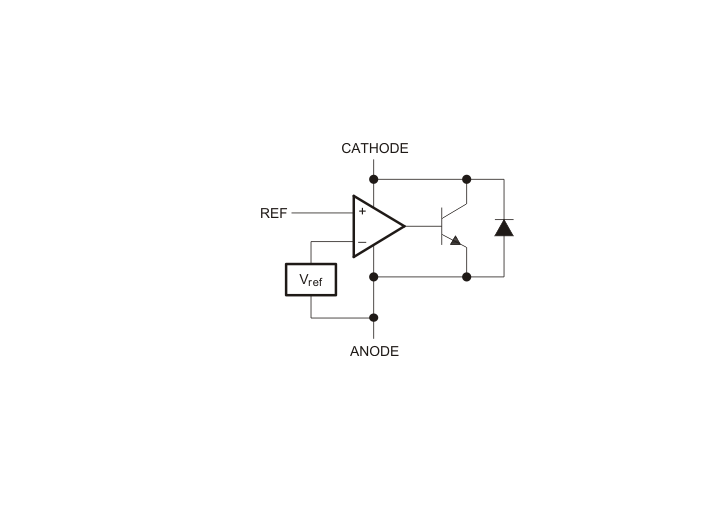

方框圖

?1. 產品概述?

• ?型號?：ATL431LI-Q1（標準引腳）和ATL432LI-Q1（DBZ封裝引腳不同，功能相同）
• ?類型?：三端可調分流穩壓器，適用于汽車級（AEC-Q100 Grade 1，-40°C至125°C）及工業應用。
• ?核心特性?：
  • 輸出電壓范圍：2.5V（Vref）至36V可調
  • 高精度參考電壓：0.5%（B級）或1%（A級）容差
  • 低靜態電流（IQ）：最小工作電流80μA（典型值）
  • 低溫漂：27mV（最大值）
  • 動態阻抗：0.3Ω（典型值）

?2. 關鍵參數?

• ?電氣特性?：
  • 陰極電流（IKA）：0.08mA（最小）至15mA（最大）
  • 參考輸入電流（IREF）：0.4μA（最大值）
  • 關斷陰極電流（Ioff）：1μA（最大值）
• ?熱性能?：
  • 結至環境熱阻（RθJA）：371.7°C/W（SOT-23封裝）

?3. 應用場景?

• ?典型應用?：
  • 逆變器與電機控制
  • DC/DC轉換器
  • LED驅動
  • 車載充電器（OBC）
  • 信息娛樂系統
• ?功能模式?：
  • ? 開環（比較器） ?：快速響應，集成參考電壓
  • ? 閉環（穩壓器） ?：通過外部電阻網絡調節輸出電壓

?4. 設計要點?

• ?穩定性?：需參考穩定性邊界條件圖（圖13）選擇負載電容（CL），避免振蕩。
• ?布局建議?：
  • 旁路電容需靠近器件引腳
  • 電流走線寬度需適配電流密度

?5. 封裝與訂購信息?

• ?封裝?：SOT-23（DBZ，3引腳）
• ?訂購型號?：
  • 后綴區分精度（A/B級）和溫度范圍（Q：-40°C至125°C）
  • 示例：ATL431LIAQDBZRQ1（A級精度，汽車級）
