Texas Instruments CSD95410 NexFET? 智能功率級是一種高度優化的設計，適用于高功率、高密度同步降壓轉換器。該產品集成了驅動IC和功率MOSFET來完成功率級開關功能。這種組合可在小型5mm × 6mm外形封裝中產生高電流、高效率和高速開關能力。Texas Instruments CSD95410還集成了精確的電流和溫度傳感功能，以簡化系統設計并提高精度。此外，PCB占板面積也經過優化，有助于縮短設計時間并促進整體系統設計的完成。

數據手冊：*附件：Texas Instruments CSD95410 NexFET?智能功率級數據手冊.pdf

特性

• 90A峰值連續電流
• 30A時系統效率超過95%
• 高頻工作（高達1.75MHz）
• 二極管仿真功能
• 溫度補償雙向電流感測
• 模擬溫度輸出
• 故障監控
• 3.3V和5V PWM信號兼容
• 三態PWM輸入
• 集成式自舉開關
• 優化的死區時間，可提供擊穿保護
• 高密度行業通用QFN 5mm × 6mm占位尺寸
• 超低電感封裝
• 系統優化PCB尺寸
• 散熱增強型頂部冷卻
• 符合RoHS指令，無鉛端子電鍍
• 不含鹵素

應用

• 多相同步降壓轉換器
  • 高頻應用
  • 大電流、低占空比應用
• 負載點直流-直流轉換器
• 內存和顯卡
• 臺式機和服務器VR12.x/VR13.x/VR14.x Vcor??e同步降壓轉換器

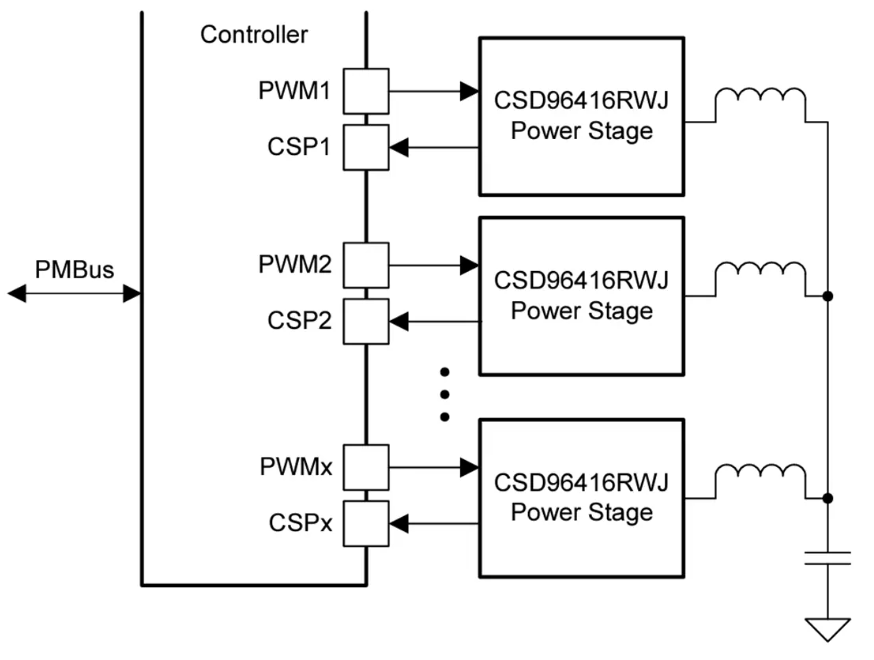

簡化應用

CSD95410 NexFET?智能功率級技術解析與應用指南

一、產品核心特性

CSD95410是德州儀器(TI)推出的同步降壓NexFET?智能功率級模塊，具有以下突出特性：

?電流與效率表現?：

• 峰值連續電流達90A
• 30A負載時系統效率超過95%
• 支持高達1.75MHz的開關頻率

?智能功能集成?：

• 二極管仿真功能
• 溫度補償雙向電流檢測
• 模擬溫度輸出
• 故障監控系統

?接口兼容性?：

• 兼容3.3V和5V PWM信號
• 支持三態PWM輸入
• 集成自舉開關

?封裝優勢?：

• 5mm×6mm QFN緊湊封裝
• 超低電感封裝設計
• 頂部散熱增強結構
• 符合RoHS和無鹵素標準

二、關鍵技術創新

1. 智能功率級架構

將驅動IC與功率MOSFET集成于單一封裝，實現：

• 優化死區時間防止直通
• 內置電流檢測精度提升50%
• 溫度監測響應時間<10μs

2. 高頻優化設計

• 開關損耗降低30%(相比分立方案)
• 柵極驅動電流可編程(0.5A-2A)
• 自適應死區控制(15-50ns)

3. 熱管理方案

• 頂部金屬散熱片熱阻僅2.3°C/W
• 溫度輸出精度±3°C(25°C-125°C)
• 過溫保護閾值150°C(滯回20°C)

三、典型應用設計

1. 多相降壓轉換器

?VR14.x核心供電方案?：

• 輸入：12V
• 輸出：1.8V/90A
• 頻率：1MHz
• 相位：8相

?布局要點?：

• 相位間偏差<5ns
• 電流檢測走線長度匹配<2mm
• 熱過孔陣列間距1mm

2. PCB設計規范

?層疊結構?：

1. 頂層：信號層
2. 第二層：完整地平面
3. 第三層：電源層
4. 底層：散熱層

?關鍵參數?：

• 輸入電容：2×22μF陶瓷+1×100μF聚合物
• 柵極電阻：2.2Ω(開關速度優化)
• 檢測電阻：0.5mΩ(1%精度)

四、性能實測數據
