隨著物聯網的飛速發展，人們對設備的交互和監控需求越來越高，多屏顯示功能成為眾多應用場景的必備需求。ZLG致遠電子推出的M3568系列核心板及其評估板，為多屏顯示提供了高效、靈活的解決方案。

?行業背景

隨著物聯網的飛速發展，人們對設備的交互和監控需求發生了巨大的變化。以往合理的解決方案放在如今往往無法滿足實際需求。例如，新能源汽車如果沒有帶有多屏幕交互功能，會顯得非常不方便，安全與娛樂無法并存。同樣，自動化工廠如果沒有多屏協同監控和快速響應，很多無人場景將會面臨安全隱患和效率低下的問題。此外，醫療電子、工業控制、無人零售、人工智能、人機交互等應用場合也對多屏顯示功能的需求倍增。

?M3568-EV-Board評估板

時代賦予了多屏的需求，而多屏的需求催生了ZLG致遠電子的M3568系列核心板。M3568系列核心板以其高性能和靈活性，成為多屏顯示應用的理想選擇。其中，M3568-EV-Board評估板是ZLG致遠電子精心推出的集工控與評估于一身的評估底板。該評估底板可選搭配M3568-T系列核心板，根據核心板的選型，提供豐富的外圍接口用于評估和擴展，使用方便靈活。

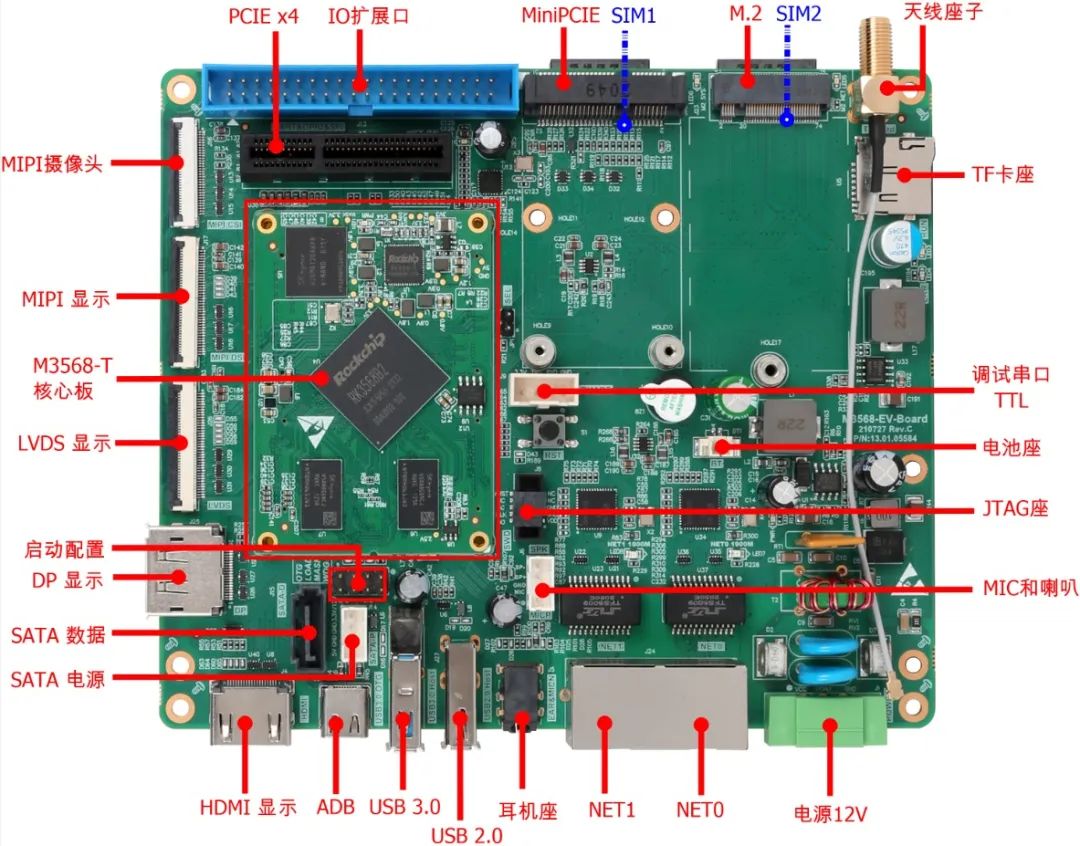

圖2M3568-EV-Board評估板

M3568-EV-Board評估板視頻接口方面提供1路4通道MIPI-DSI顯示接口、1路HDMI顯示接口、1路DP顯示接口和1路LVDS顯示接口。在實際使用過程中，可以根據需要配置單屏顯示、雙屏同顯異顯、三屏同顯異顯，可直接用于車載顯示、醫療電子、工業控制、無人零售、人工智能、人機交互等應用場合。
?M3568多屏同顯異顯

M3568-T系列產品視頻使用Weston顯示服務器，出廠默認情況下是配置多屏同顯模式，M3568-EV-Board評估板最多可同時接上3個不同接口的屏幕（由于DP和DSI使用同一個VOP，所以用DSI時需要關閉DP，反過來也是如此）。

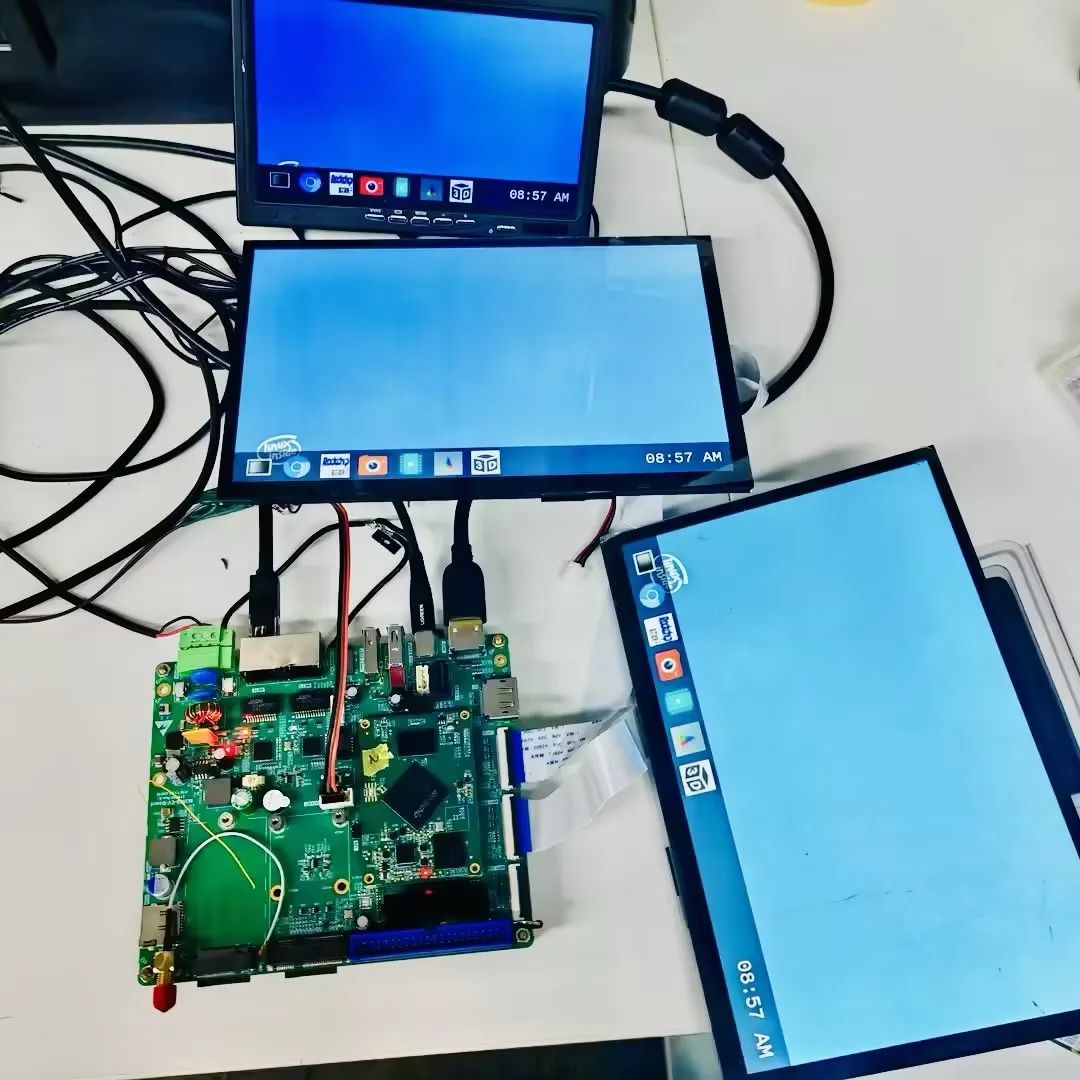

如圖3所示，評估板連接了3個屏幕（HDMI、DSI、LVDS），實現了三屏同顯效果。

圖3 M3568-EV-Board評估板三屏同顯

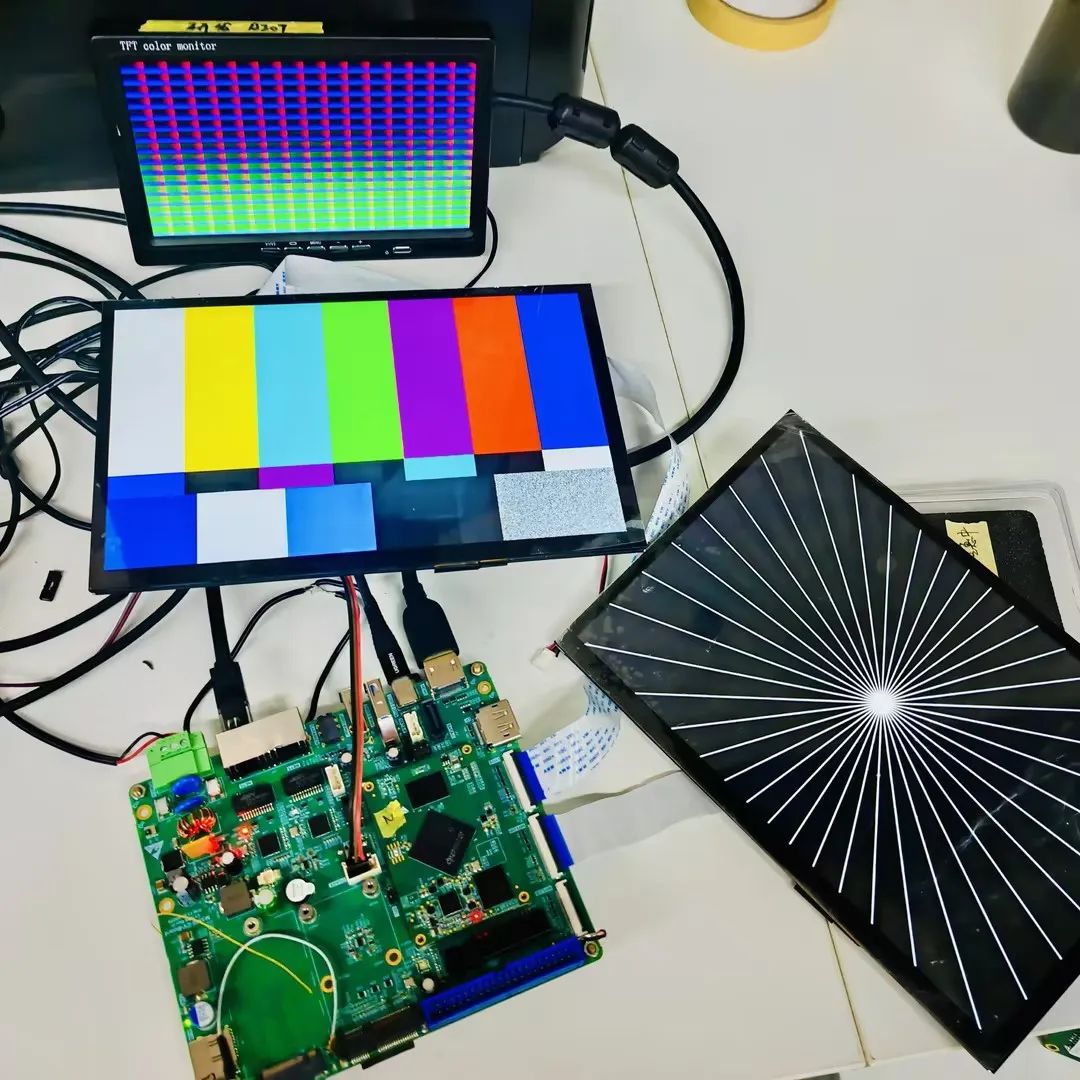

如果需要使用多屏異顯功能，需要配置Weston顯示服務器。HDMI、DSI、LVDS三屏異顯效果如圖4所示。

圖4 M3568-EV-Board評估板三屏異顯

雙屏同顯、雙屏異顯操作和三屏同顯、三屏異顯是一樣的。

需要注意的是，在多屏異顯模式中，軟解碼播放視頻需要消耗很大CPU資源，盡量使用硬解碼方式播放視頻，否則CPU可能滿載重啟。
?結語

ZLG致遠電子的M3568系列核心板及其評估板，為多屏顯示提供了高效、靈活的解決方案。無論是在新能源汽車、自動化工廠還是醫療電子等領域，都能滿足用戶對多屏顯示的多樣化需求。如果您對M3568系列核心板或評估板有任何疑問，歡迎在評論區留言。
