01 弱網測試技術概述

弱網測試背景

隨著5G網絡的廣泛部署和移動終端能力的不斷提升，用戶對通信網絡質量提出了更高的要求。然而，在實際使用過程中，終端往往并不總處于理想的網絡環境中，而是經常處于網絡覆蓋邊緣、信號遮擋區域或復雜無線傳播環境中。這些區域被統稱為“弱網環境”，典型場景包括地下車庫、電梯箱內、地鐵通道、農村宏站邊緣區域等。在這些場景中，用戶體驗可能出現信號斷續、頁面加載緩慢、視頻播放卡頓、語音通話不清晰，甚至頻繁掉網等問題。

弱網環境在現網中普遍存在，因此對其進行有效地評估和測試，對于終端廠商（例如手機等移動設備終端）、芯片設計公司和網絡運營商而言具有重要意義。然而，傳統測試方式主要依賴實地走測、地下空間驗證或人工移動設備方式，存在測試環境不可控、數據不可復現、操作不便等諸多問題。此外，這些方法往往只能覆蓋有限的區域，或只能針對某個或某些參數進行模擬驗證，難以系統化、批量化地進行參數改變和版本比較。

綜上所述，設計一種能夠精準模擬弱網環境、能夠系統化調整模擬參數并自動化測試評估，且有效輸出可復用數據的弱網測試解決方案十分有意義。

弱網測試技術簡介

現網弱網測試的本質，是在真實運營商網絡環境中，通過可控的硬件（例如可調節的數字衰減器）和測試方案，人為構建一系列可重復、可調節的弱網條件，從而模擬用戶在真實網絡使用中的體驗。這類測試不僅能夠在保持真實網絡協議棧交互邏輯的前提下，全面分析終端在信道質量波動過程中的表現，還可用于對回落策略、網絡切換時延、數據穩定性、吞吐能力等關鍵性能指標進行定量評估。

弱網測試技術痛點

信號覆蓋邊緣性能難以精準模擬：用戶常常位于5G/4G信號邊緣區域，如地鐵口、地下商場、電梯、停車場等，在上述信號覆蓋邊緣區域內，傳統的較強信號測試難以評估設備在信號邊緣的真實表現，而有些區域則可能直接出現斷網情況。因此，無法準確或精確地控制信號衰落的強度，以構建符合要求的測試測量環境。

弱網場景不可復現，版本回歸測試?yán)щy：傳統弱網測試主要依賴于“自然弱網場景”（例如進入電梯內或走到地下室），而在實際場景下，不同時間、不同地點的信道狀態不一致，無法進行重復、可對比的測試。

02 現網環境下弱網測試的意義

可驗證終端在真實弱覆蓋環境下的通信穩定性：通過在現網條件下模擬信號強度下降過程，可以精準評估終端在弱覆蓋場景中的掉線率、回落策略、重選/重連機制，確保終端具備良好的抗弱網能力。

優化系統在臨界信號狀態下的切換與回落策略：現網弱網測試能夠幫助開發人員識別5G→4G、VoNR→VoLTE等回落觸發條件是否合理，優化網絡狀態轉換時延，提升用戶在信號邊緣區的使用體驗。

支持應用層業務在劣化信道下的性能評估：在構建弱網環境中運行視頻通話、在線游戲、網頁加載等應用，可評估在吞吐下降、丟包率升高、RTT增大的條件下，業務穩定性與用戶體驗表現，為上層APP設計提供反饋依據。

降低真實場景測試成本與風險：相較于在地庫、電梯井等場景中反復實測，現網弱網測試平臺提供了更安全、可控、自動化的方式，顯著降低人工測試成本，提高測試覆蓋范圍與效率。

03 德思特弱網測試解決方案

方案一

待測設備具有外接天線，且可直接從現網環境中獲取相應的信號（以4G LTE信號為例）

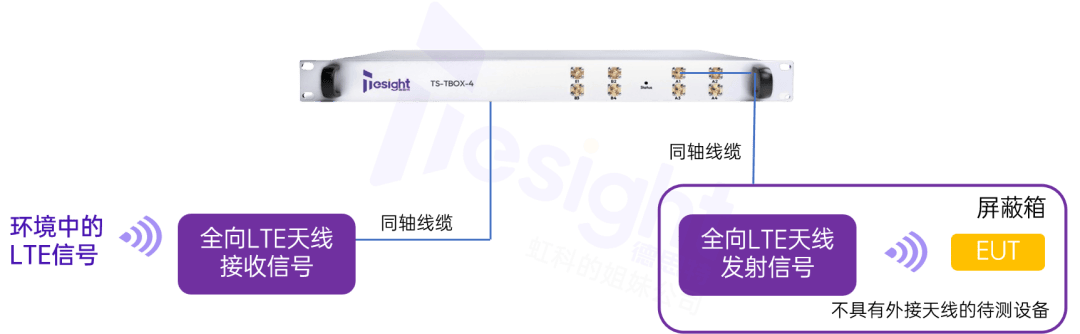

方案二

待測設備不具有外接天線（需使用屏蔽箱隔絕外部干擾信號），但可直接從現網環境中獲取相應的信號（以4G LTE信號為例）

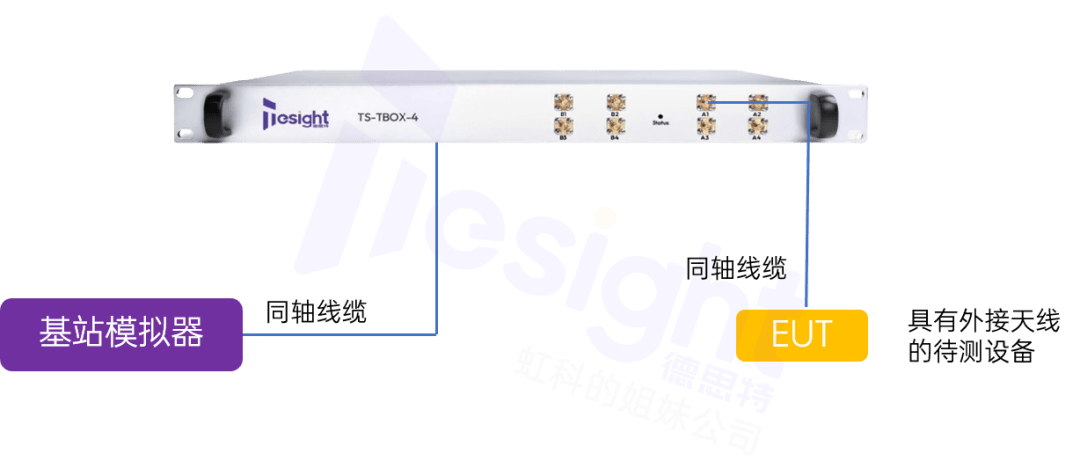

方案三

無法直接從現網環境中獲取相應的信號，采用基站模擬器模擬信號發射，待測設備具有外接天線

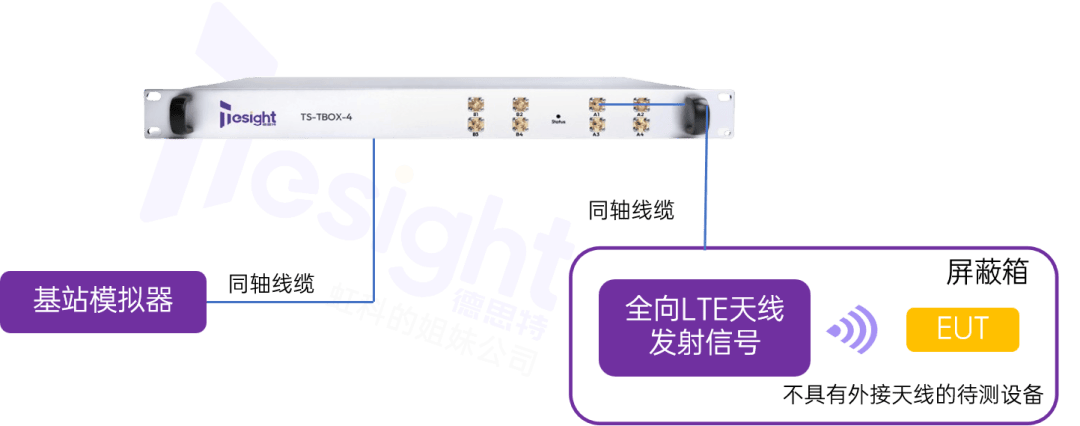

方案四

無法直接從現網環境中獲取相應的信號，采用基站模擬器模擬信號發射，且待測設備不具有外接天線（需使用屏蔽箱隔絕外部干擾信號）

上述解決方案均以4G LTE天線為例進行說明。德思特TS-TBOX-4弱網測試儀具有四通道，可同時支持四路信號的測試。若需要同時測試LTE、WiFi、GNSS信號，只需將相應天線利用線纜連接至TS-TBOX-4弱網測試儀的對應三組輸入輸出口即可。

04 德思特自研弱網測試儀

在利用衰減器進行弱網測試中，若客戶需要使用例如4G、5G或GNSS天線等有源天線進行信號接收，但經過衰減器模擬弱信號環境時，將出現無信號輸出的情況。這是由于現在市面上大多數衰減器工作時會隔斷直流（DC Block），從而導致有源天線無法正常供電工作，影響了客戶的使用。因此，為了解決衰減器隔直流產生的影響，進一步設計了包含有直流偏置器以及衰減器在內的弱網測試儀。

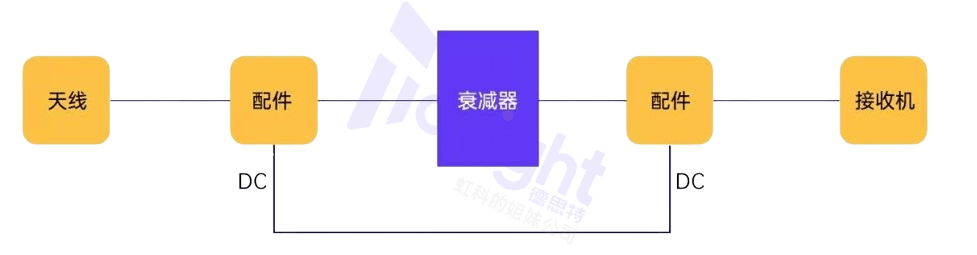

上圖展示了自研弱網測試儀的基本結構框架。具體而言，在衰減器的兩側接入Bias-T器件，實現RF鏈路和直流通路分開，一路用于射頻衰減，一路用于直流饋電。接收機饋電通過Bias-T成功輸入到GNSS天線，即可正常接收信號。

隨著用戶對網絡體驗要求的不斷提升，弱網環境下的穩定性已不再是“加分項”，而是終端產品必須具備的“基本功”。德思特通過現網模擬 + 參數可控 + 自動化測試 + 創新硬件設計，為行業提供了一套完整、可復用、可擴展的弱網測試解決方案。
