布局(Placement)是芯片后端設計中最需要全局視角的步驟，它前置約束所有后續環節，直接決定了PPAC(Performance、Power、Area、Congestion)各項指標趨勢和設計目標實現的可行性。

現代P&R工具中，Placement已經不再是一個獨立的引擎算法，它涉及Placer、Timer、Router、Optimizer等多引擎的聯動配合，使用者除設置常用的物理約束和優化策略外，還需調整前述各種引擎參數，使得各引擎實現相互支撐、聯合優化，由于各個引擎參數都比較繁雜，這種調整通常比較耗時且收益較慢。

AmazeME-Place 簡介

芯行紀全新發布機器學習優化工具AmazeME-Place，基于機器學習算法，探索P&R工具的“Placement + Optimization”聯合優化策略。它將時序WNS、時序TNS、靜態功耗、動態功耗、總線長、阻塞等指標進行多維度考核，在各引擎參數構成的巨大解空間里探索分析和迭代優化有效參數，找到多維度指標上的最優解，給出實現布局階段的最佳PPAC指標的參數集。

布局優化階段，各相關引擎構成的參數解空間是巨大的，各參數間的耦合性和依賴性也并不確定，AmazeME-Place通過對各引擎全參數形成混合參數，并自適應的學習混合參數互信息與PPAC指標的相關性，找到參數與指標的最佳耦合點。

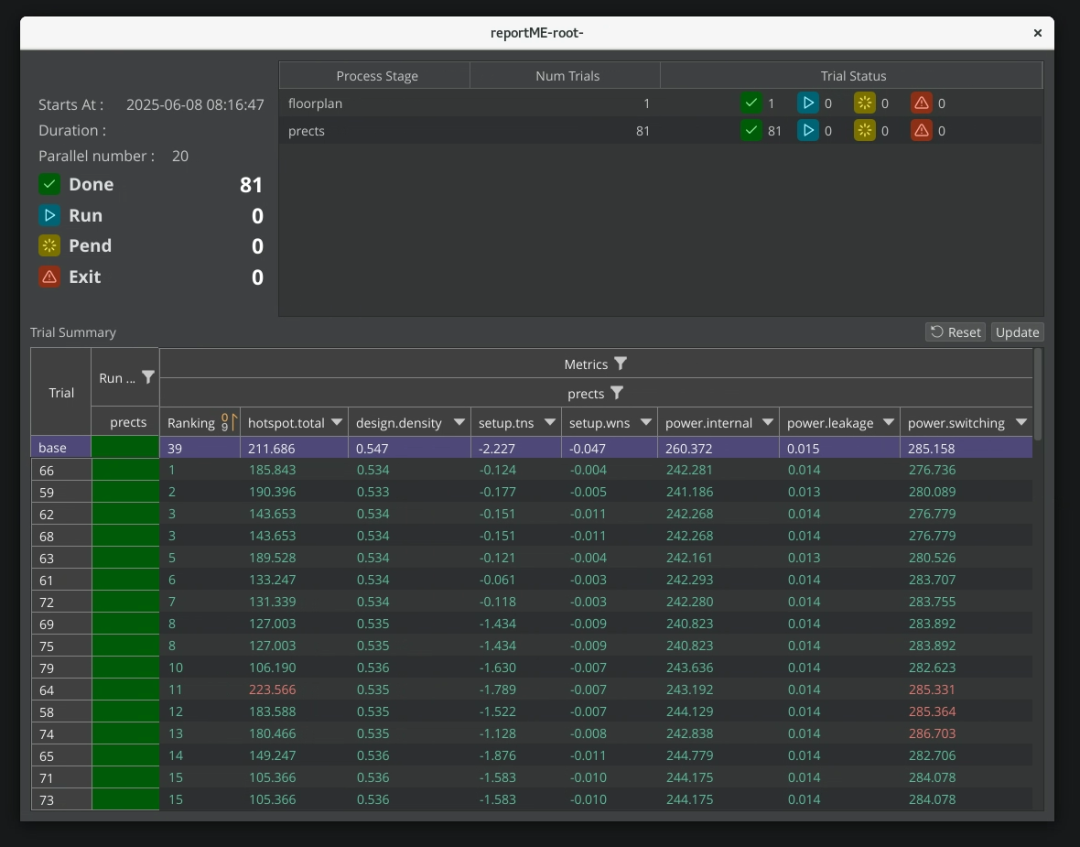

下圖所示是AmazeME-Place主界面，它顯示了在布局和優化階段各探索Trial的實時運行狀態，每個探索Trial的多維度指標得分細節，以及各個Trial動態綜合排序。

圖1：AmazeME-Place主界面

AmazeME-Place 功能亮點

(1)全自動參數選擇和探索

布局優化階段所涉及的Placer、Timer、Router、Optimizer等多引擎全參數自動調參，默認情況下無需用戶過多干預;(2)精準的多指標考核系統

內置精準的PPAC多維度指標考核系統，覆蓋了時序WNS、時序TNS、靜態功耗、動態功耗、總線長、阻塞等重要指標;

(3)更智能高效的探索效率

通過對混合參數和多維度指標的相關性探索，可大幅減少探索空間，利用有限的機器資源和迭代次數，快速找到參數空間最優解;

(4)用戶可配置參數和指標

支持用戶自定義的參數列表探索，以及用戶期望的指標列表探索，精準實現用戶需求;

(5)具有較好的移植泛化性

自適應的機器學習算法，使得AmazeME-Place泛化應用在不同的P&R工具成為可能。

客戶端實測案例

此案例為一個復雜接口模塊，在用戶流程中為滿足布局階段的時序要求，已將利用率適當降低，但仍有繞線阻塞現象，且存在較大較多的繞線熱區，同時翻轉功耗較大，用戶在嘗試多輪參數調整后，仍無明顯收斂趨勢。

在人工調整難有明顯收益的情況下，AmazeME-Place通過全參數探索，并重點探索學習阻塞優化策略和線長優化策略，最終實現多維度綜合指標提升69%，繞線熱區指標和總線長指標分別提升68.5%和23.1%，同時時序WNS和時序TNS未有變化。

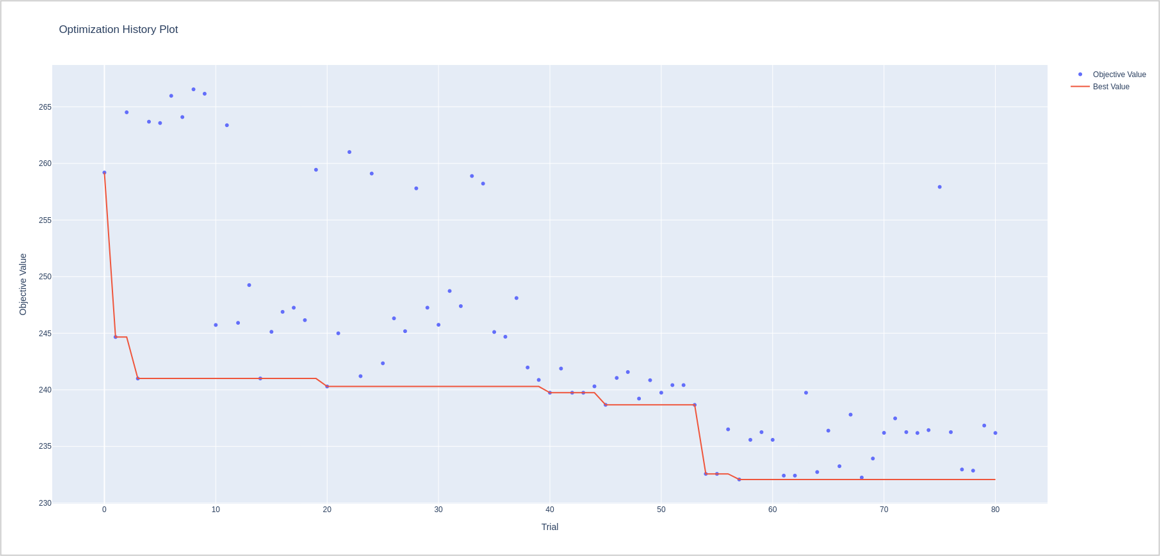

下圖是AmazeME-Place的PPAC多維度綜合指標收斂趨勢圖，從各指標探索的趨勢來看，AmazeME-Place在較前期的探索學習中，快速并連續確定阻塞優化策略方向和線長優化策略方向，并在較中期持續深度優化阻塞指標和線長指標，在有限迭代探索中快速得到各項指標收益，并可沿優化策略方向繼續向前探索。

圖2：AmazeME-Place PPAC多維度綜合指標收斂趨勢圖

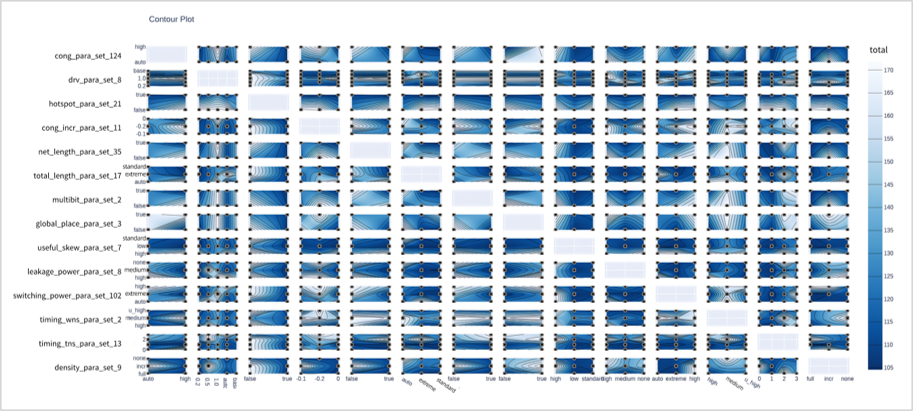

下圖為AmazeME-Place在全參數探索學習中，某一時刻的若干混合參數和綜合指標的互信息相關性截圖，它表征了混合參數的探索空間，以及綜合指標的考核情況，顏色越深則表示相關性越強，探索方向正確。

圖3：AmazeME-Place混合參數和綜合指標互信息相關性示意圖

下圖則展示了與用戶流程相比，經AmazeME-Place探索后得到的布局優化后各指標情況：

圖4：AmazeME-Place 布局優化指標對比圖

機器學習正在讓越來越多的EDA工具變得更加的高效，芯行紀在推出Floorplan階段的機器學習配套工具后，越來越多的商用落地證明了性能和效率永遠是芯片設計者的追求，而Placement階段的機器學習方案AmazeME-Place在進一步讓芯片設計更加智能化、精準化。芯行紀也將繼續耕耘更多的AI方案落地，助力芯片設計企業在激烈的市場競爭中脫穎而出。
