1 案例說明

1. 設置網關采集CJ188數據
2. 把采集的數據保存到MySQL數據庫。

2 VFBOX網關工作原理
VFBOX網關是協議轉換網關，是把一種協議轉換成另外一種協議。網關可以采集西門子，歐姆龍，三菱，AB PLC，DLT645，DLT698電表，modbus rtu tcp，環保的HJ212協議，opc ua和opc da，電力的IEC103 IEC104， IEC61850等，以及EthernetIP，Profinet IO，CCLink，EtherCAT現場總線協議，bacnet，MQTT，mysql，sqlserver數據庫。不同型號的網關支持不同的協議，具體支持的協議參考網關側面標簽上的型號。依托500多種型號的網關產品，可以實現多種不同協議之間的互聯互通。

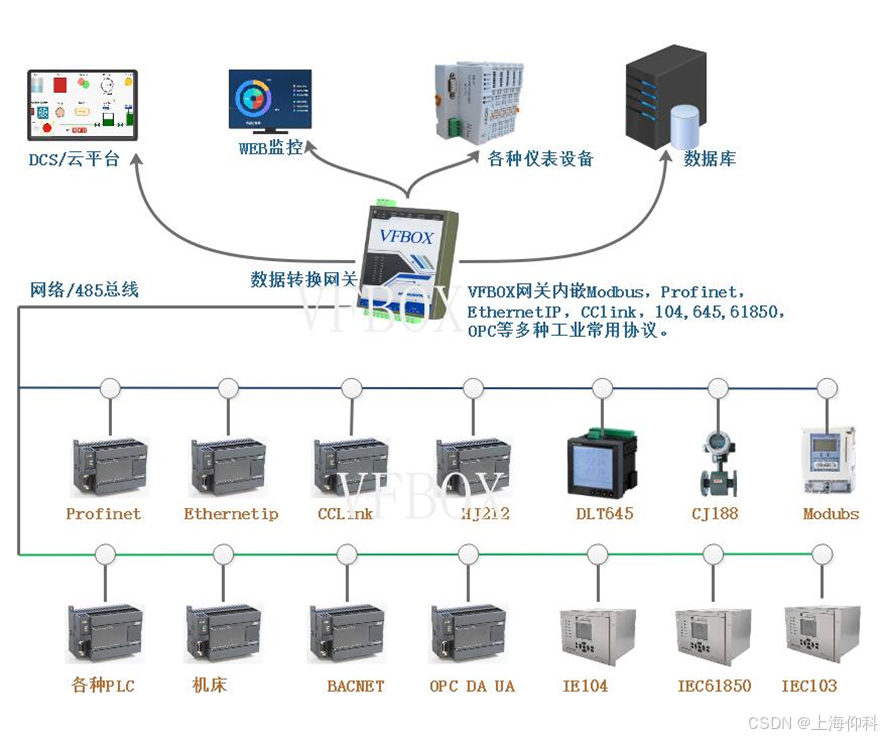

網關連接在不同協議的設備之間，就像一個“翻譯”，把一種設備支持的協議，轉換成另一種設備支持的協議，從而實現兩個不同協議的設備之間的數據交換。工作架構如下：

3 準備工作

1. VFBOX網關。支持采集CJ188數據，保存到MySQL數據庫。
2. 電腦。IP設置成192.168.1.198，和網關在同一個網段。
3. 網線、12V電源。

4 配置VFBOX網關

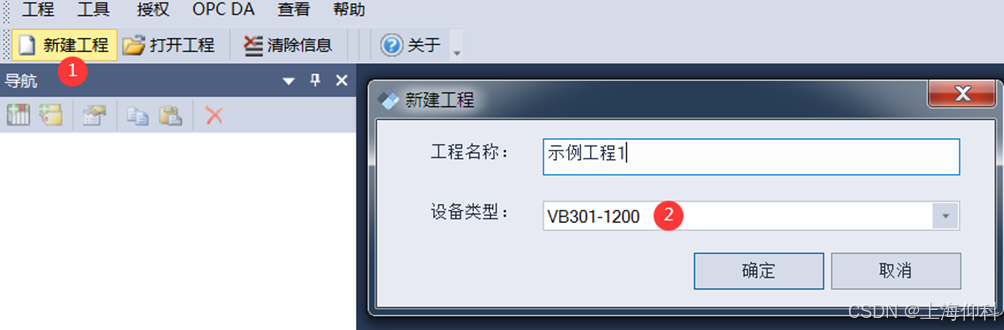

1. 打開VFBOX STUDIO軟件。新建一個工程。設備類型參考網關側面的標簽?？蛇x的型號有：VB301-1100，VB301-1200，VB301-1400，VB302-2400，VB303-2400.

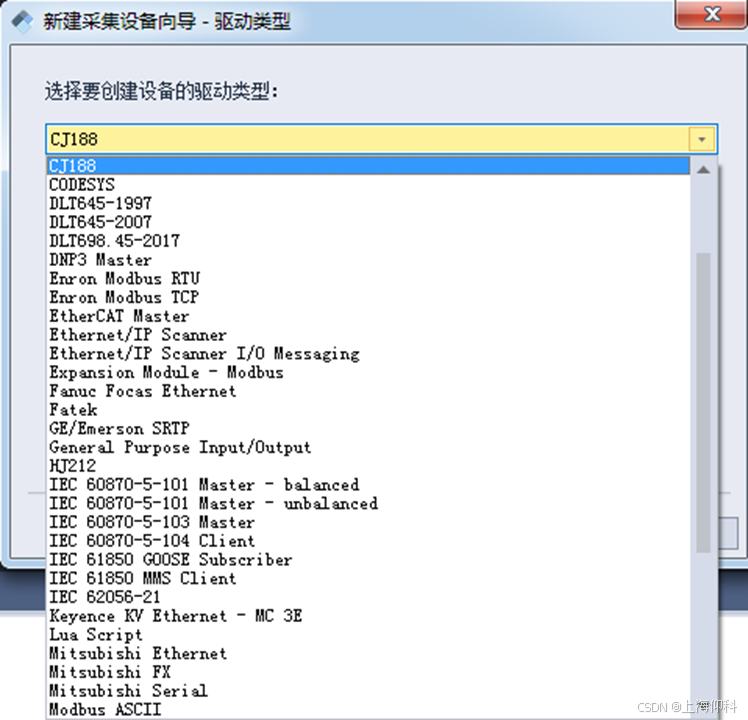

2. 新建設備，選擇CJ188協議。

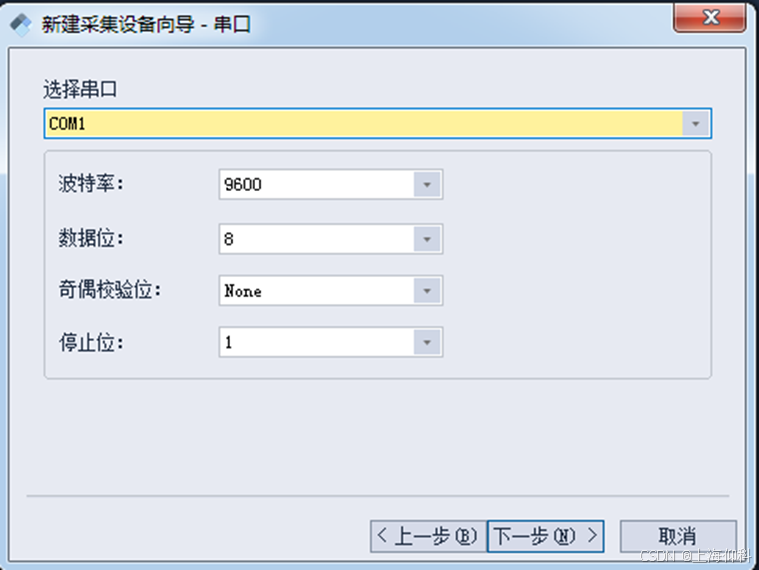

3. 設備名稱根據自己的需求更改,選擇連接的網關上的串口。

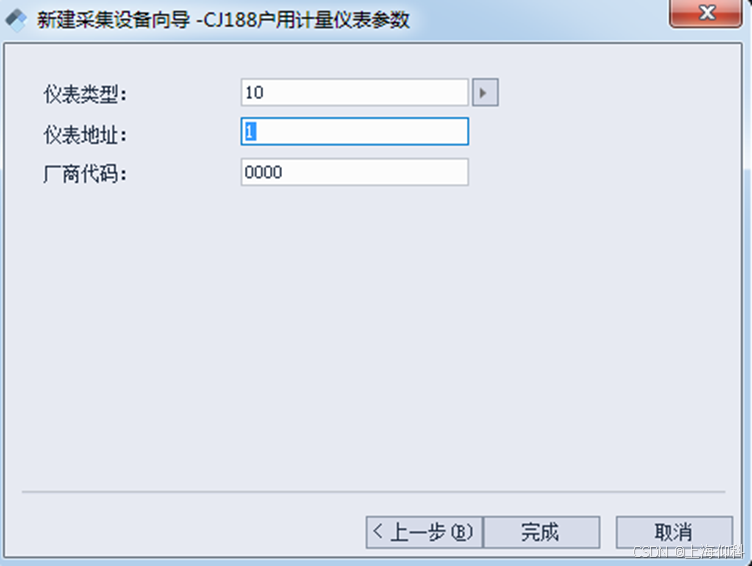

4. 計量儀表參數按實際填寫

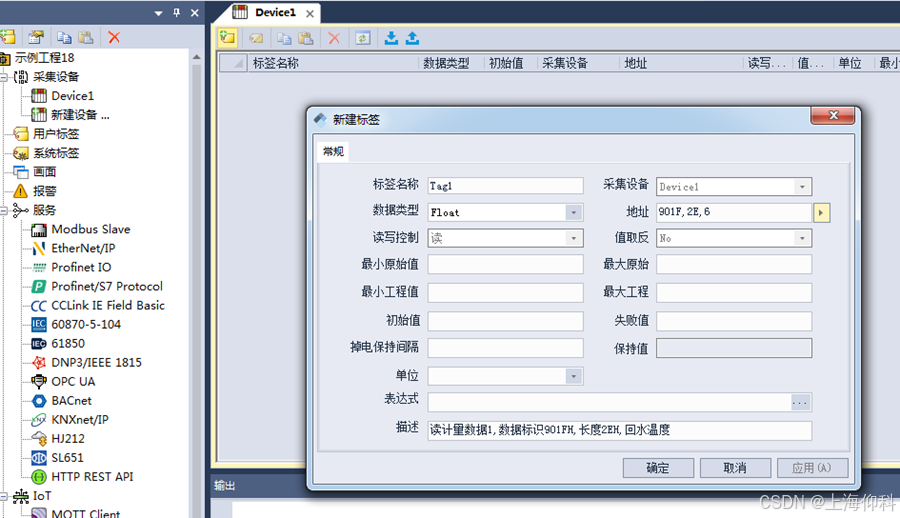

5. 添加要采集的數據?？商砑佣鄠€數據, 點開地址查看

6. 完成上述配置后，點擊“下載”，把工程下載到網關中，點擊“查看數據”，查看網關采集到的數據情況。

5 網關寫數據到mysql數據庫

1. 在電腦上安裝mysql數據庫。完成安裝后，關閉電腦上的防火墻和殺毒軟件。
2. 登錄數據庫后，選擇Schemas，右鍵選擇Create Schemas，輸入名稱

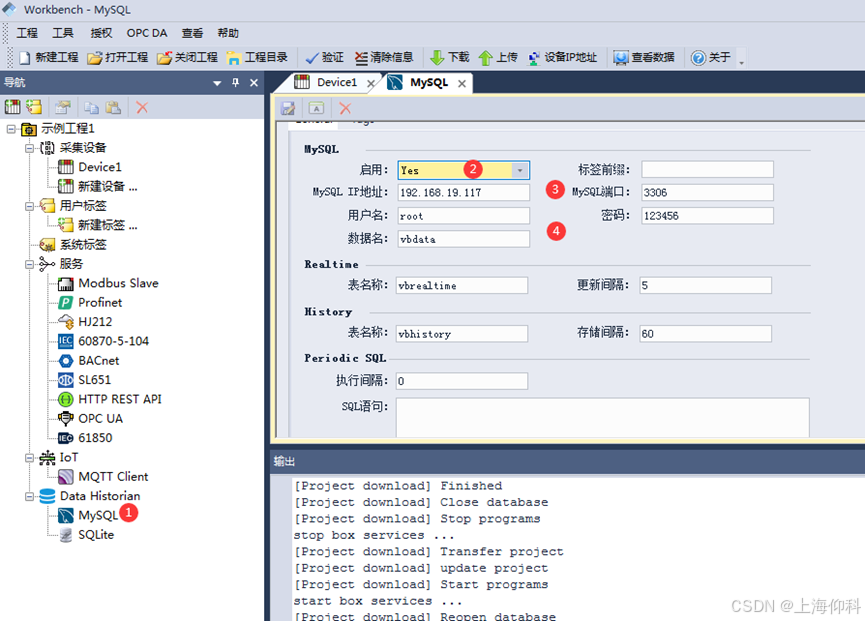

3. 打開VS網關配置軟件，在導航欄選擇MySQL，啟用設置成Yes，輸入MySQL的IP地址、端口、用戶名、密碼以及表名。表名不能為空。

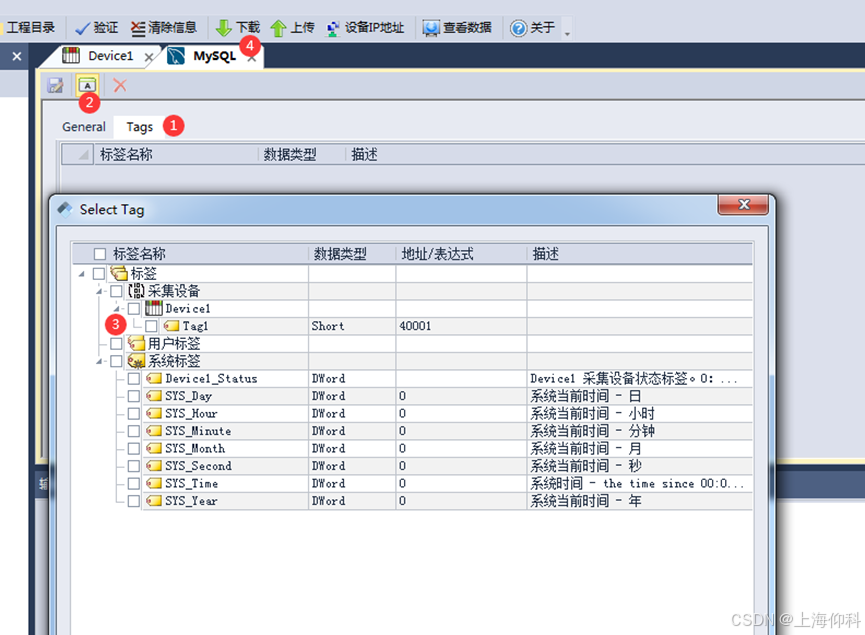

4. 到Tags中，添加要寫入數據庫的標簽，然后下載到網關

5. 下載完后打開MySQL，右鍵vbdata，選擇Refresh All，然后再右鍵vbhistory，選擇Select Rows，就可以看到數據


6 安裝mysql數據庫

1. 在服務器或者電腦上安裝mysql數據庫。到MySQL官網下載安裝文件，以下載MySQL Community (GPL) Downloads為例說明。下載下圖中箭頭所指的版本。https://dev.mysql.com/downloads/目錄
   1 案例說明
   2 VFBOX網關工作原理
   3 準備工作
   4 配置VFBOX網關
   5 網關寫數據到MYSQL數據庫
   6 安裝MYSQL數據庫
   7 案例總結

1 案例說明

1. 設置網關采集CJ188數據
2. 把采集的數據保存到MySQL數據庫。

2 VFBOX網關工作原理
VFBOX網關是協議轉換網關，是把一種協議轉換成另外一種協議。網關可以采集西門子，歐姆龍，三菱，AB PLC，DLT645，DLT698電表，modbus rtu tcp，環保的HJ212協議，opc ua和opc da，電力的IEC103 IEC104， IEC61850等，以及EthernetIP，Profinet IO，CCLink，EtherCAT現場總線協議，bacnet，MQTT，mysql，sqlserver數據庫。不同型號的網關支持不同的協議，具體支持的協議參考網關側面標簽上的型號。依托500多種型號的網關產品，可以實現多種不同協議之間的互聯互通。
網關連接在不同協議的設備之間，就像一個“翻譯”，把一種設備支持的協議，轉換成另一種設備支持的協議，從而實現兩個不同協議的設備之間的數據交換。工作架構如下：

3 準備工作

1. VFBOX網關。支持采集CJ188數據，保存到MySQL數據庫。
2. 電腦。IP設置成192.168.1.198，和網關在同一個網段。
3. 網線、12V電源。

4 配置VFBOX網關

1. 打開VFBOX STUDIO軟件。新建一個工程。設備類型參考網關側面的標簽?？蛇x的型號有：VB301-1100，VB301-1200，VB301-1400，VB302-2400，VB303-2400.

2. 新建設備，選擇CJ188協議。

3. 設備名稱根據自己的需求更改,選擇連接的網關上的串口。

4. 計量儀表參數按實際填寫

5. 添加要采集的數據。可添加多個數據, 點開地址查看

6. 完成上述配置后，點擊“下載”，把工程下載到網關中，點擊“查看數據”，查看網關采集到的數據情況。

5 網關寫數據到mysql數據庫

1. 在電腦上安裝mysql數據庫。完成安裝后，關閉電腦上的防火墻和殺毒軟件。
2. 登錄數據庫后，選擇Schemas，右鍵選擇Create Schemas，輸入名稱

3. 打開VS網關配置軟件，在導航欄選擇MySQL，啟用設置成Yes，輸入MySQL的IP地址、端口、用戶名、密碼以及表名。表名不能為空。

4. 到Tags中，添加要寫入數據庫的標簽，然后下載到網關

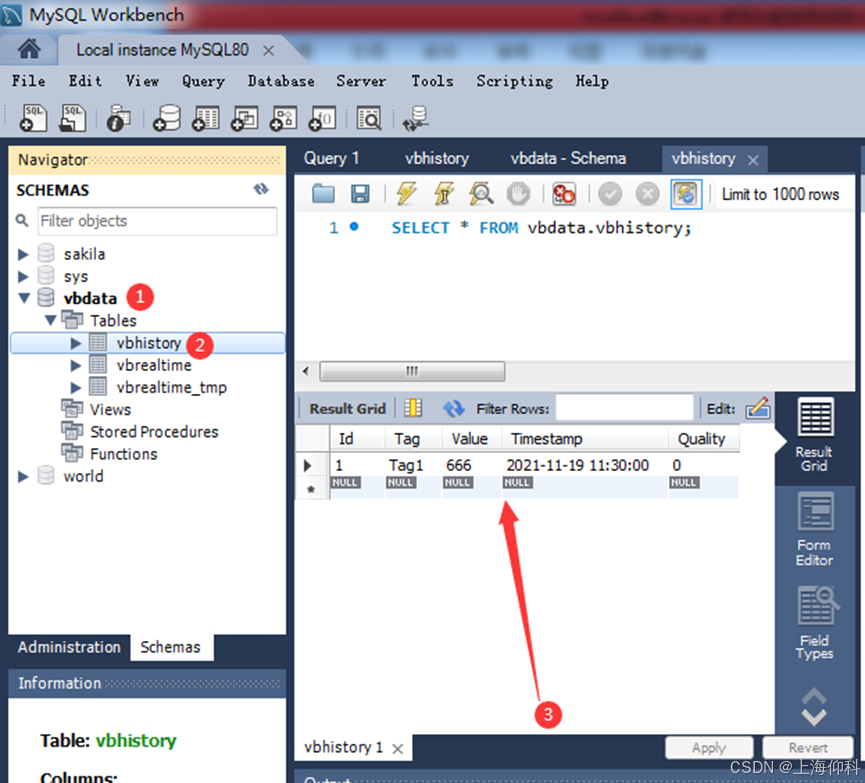

5. 下載完后打開MySQL，右鍵vbdata，選擇Refresh All，然后再右鍵vbhistory，選擇Select Rows，就可以看到數據


6 安裝mysql數據庫

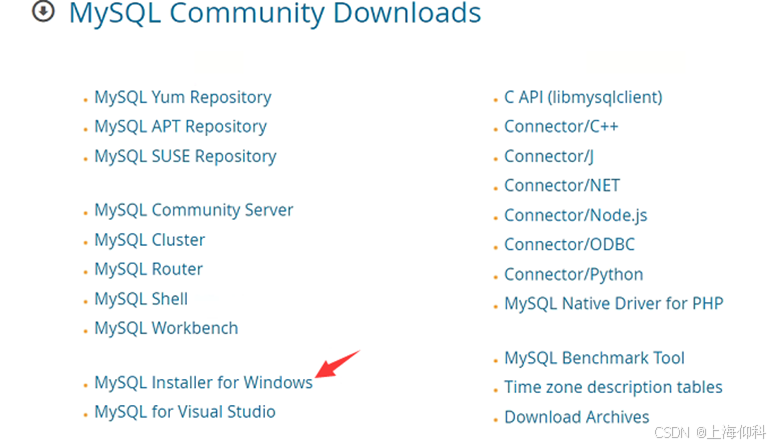

1. 在服務器或者電腦上安裝mysql數據庫。到MySQL官網下載安裝文件，以下載MySQL Community (GPL) Downloads為例說明。下載下圖中箭頭所指的版本。https://dev.mysql.com/downloads/

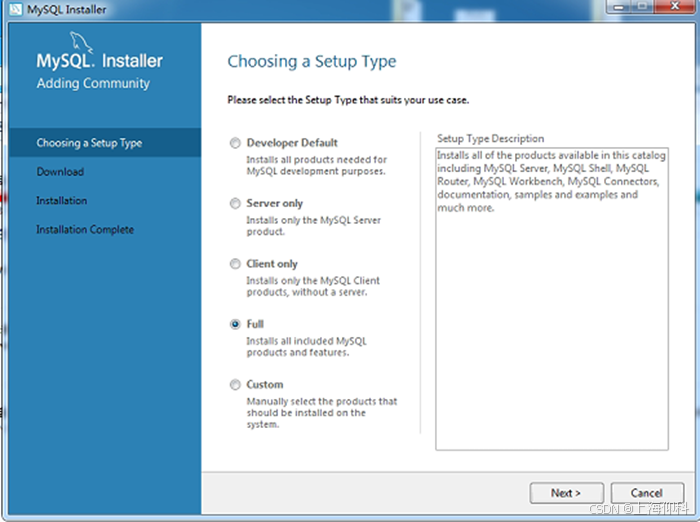

2. 安裝時使用完整安裝。

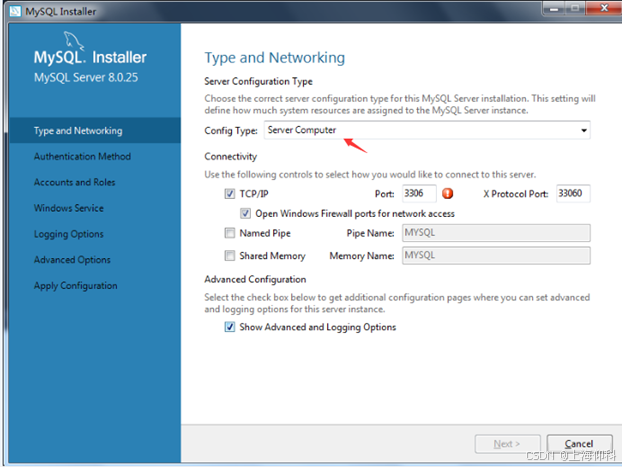

3. Config Type如下：

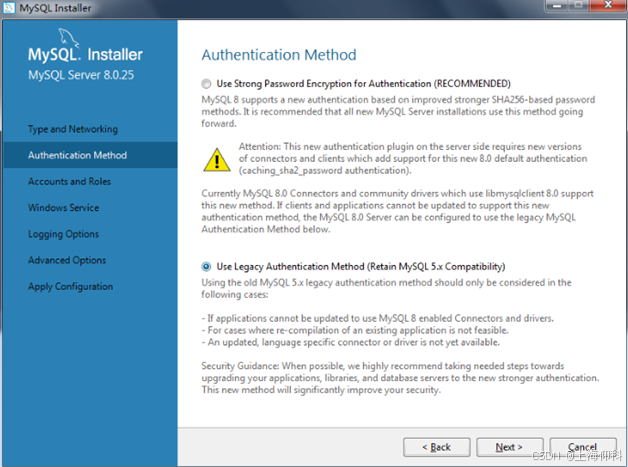

4. 密碼驗證選擇和5.x的兼容。

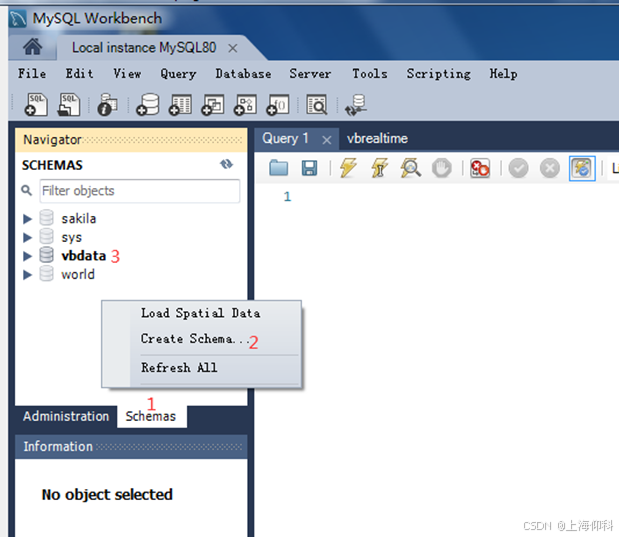

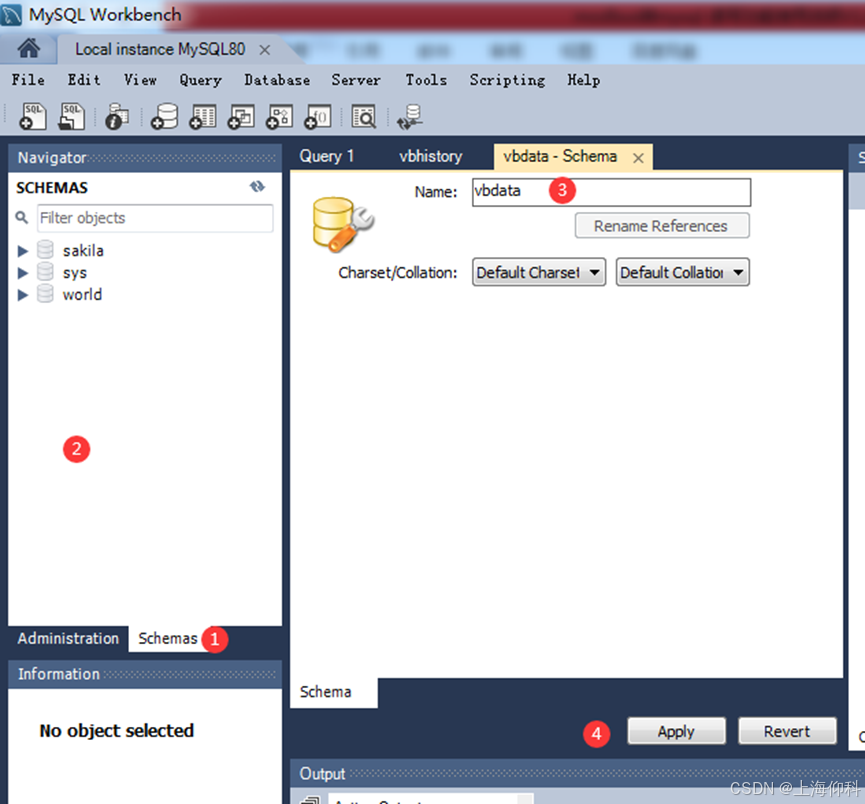

5. 運行MYSQL Workbench軟件。點擊Schemsa（1），在左邊的空白處點擊右鍵，然后點擊“Create Schema”（2），建立一個數據表，名稱為：vbdata（3）。

6. 如果是V5.X以上的版本，安裝完成后執行以下信息。root 123456改成數據庫的用戶名和密碼。
   use mysql;
   CREATE USER 'root'@'%' IDENTIFIED BY '123456';
   grant all privileges on . to 'root'@'%';
   FLUSH PRIVILEGES;
   選中vbdata數據庫，按如下順序執行：

7. 關閉電腦上的防火墻和殺毒軟件。

7 案例總結
使用協議轉換網關可以很方便的實現不同協議的設備之間的數據轉換。大量節省了項目實施過程的時間成本，人力成本。VFBOX網關產品都是工業級品質，符合工業應用的場景。只需要簡單的參數配置，可以很快完成設備和系統之間的連接。方案優點：

1. 不需要修改設備里的程序。
2. 不影響設備原有的工作方式和功能。
3. 只需要簡單的配置就可以實現功能需求。
4. 設備長期穩定工作。
5. 網關運行架構如下
