視頻圖像傳輸卡設計方案：220-基于Kintex-7 XC7K160T 的CameraLink轉四路光纖數據轉發卡
| 基于Kintex-7 XC7K160T 的CameraLink轉四路光纖數據轉發卡（Full Camera Link圖像轉萬兆以太網適配器 ） |
|

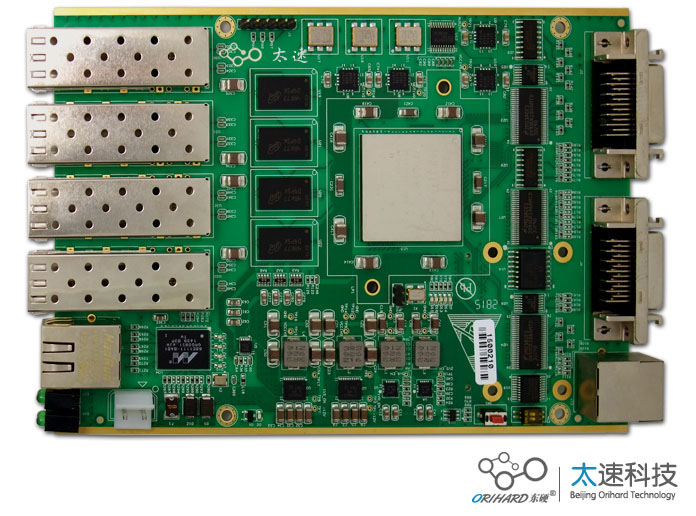

一、板卡概述 該板卡是一款CameraLink（Full）轉4路光纖接口板，可以實現1路CamerLinkFull模式的圖像信號轉換成4路SFP+萬兆光纖接口，板卡具有1個千兆以太口，具有1個RS232/RS422/RS485通訊接口，板卡具有雙路指示燈。板卡具有較低功耗，可以用在視頻圖像傳輸?shù)葓鼍啊?br />  二、主要功能和性能 板卡功能 參數內容 主處理器 Kintex-7系列FPGAXC7K160T-2FFG676 Cameralink MDR連接器，1路輸入，支持Base、Middle、Full格式，8Byte輸入 4路光纖 最大支持10Gbps/lane線速率。寬溫SFP+接口 可支持萬兆網絡協議，Aurora、RapidIO協議 DDR 1組64位2GByteDDR3SDRAM內存，可實現800MHz時鐘速率的高速數據緩存，理論帶寬高達6.4GByte/s，DDR3SDRAM讀寫效率高達90%。 千兆以太網 1路 RS422 1路，可靈活配置成RS232或者RS485模式。 SPIFlash 1片64MByteSPIFlash，用于FPGA的加載。 LED指示燈 4個，前面板出，方便調試和狀態顯示。 JTAG調試口 1個 板卡尺寸 175X110X20mm 板卡重量 （含散熱片） 板卡供電 +12V@2A 板卡功耗 10W 工作溫度 Industrial-20℃到+70℃ 三、軟件支持: 板卡功能 參數內容 主處理器 XC7K160T-2FFG676 軟件版本 ISE14.7 編程語言 Verilog 測試程序 提供DDR3SDRAM接口測試程序。 提供光纖接口測試程序（aurora64b/66b，線速率6.25Gbps）。 提供千兆以太網接口測試程序。 提供RS422接口測試程序。 提供CameraLink輸入接口測試程序。 四、應用領域： 圖形與圖像采集傳輸處理  |
