LM185-2.5 是微功率 2 端子帶隙穩壓二極管。它們的工作電流范圍為 20 μA 至 20 mA，具有極低的動態阻抗和良好的溫度穩定性。片上微調用于提供嚴格的電壓容差。由于 LM185-2.5 帶隙基準電壓源僅使用晶體管和電阻器，因此噪聲低且長期穩定性良好。

LM185-2.5 的精心設計使該器件對容性負載具有極強的耐受性，使其易于在任何參考應用中使用。寬動態工作范圍使其可用于各種電源，并具有出色的調節能力。
*附件：lm185-2.5qml-sp.pdf

LM185-2.5 的功耗極低，可用于微功率電路。該基準電壓源可用于制造電池壽命接近保質期的便攜式儀表、穩壓器或通用模擬電路。此外，寬工作電流使其能夠用更嚴格的公差部件替換舊基準電壓源。

特性

• 工作電流為 20 μA 至 20 mA
• 0.6Ω 動態阻抗（A 級）
• 低溫系數
• 低電壓基準電壓源—2.5V

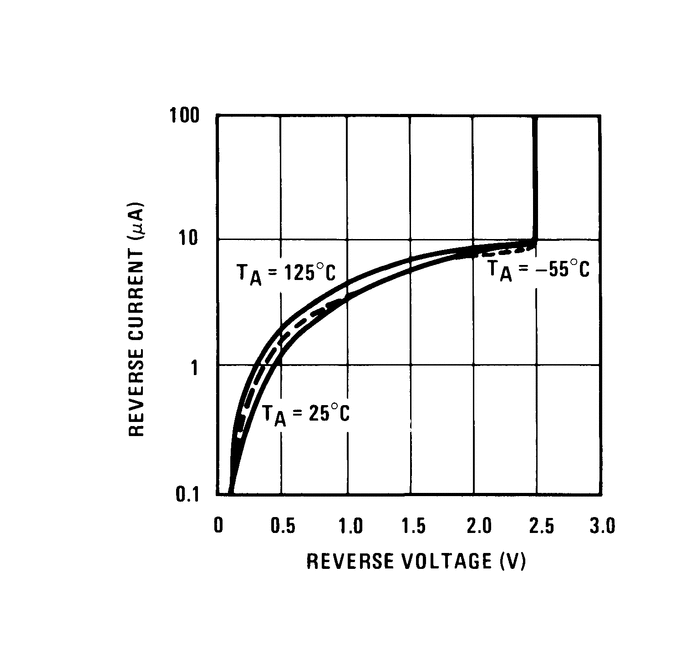

參數

方框圖

?1. 產品概述?
LM185-2.5QML 是一款微功耗兩端帶隙電壓基準二極管，由德州儀器（TI）設計，適用于高精度參考電壓應用。

• ?關鍵特性?：
  • 工作電流范圍：20 μA 至 20 mA
  • 動態阻抗低至 0.6Ω（A 級）
  • 低溫漂系數，輸出電壓穩定在 2.5V
  • 優異的抗電容負載能力，適用于多種參考電路

?2. 技術參數?

• ?電氣特性?：
  • 反向擊穿電壓（VRef）：2.462V 至 2.538V（20 μA 電流下）
  • 動態阻抗變化：±1 mV（20 μA–1 mA 電流范圍）
  • 正向偏置電壓（VF）：-1.0V 至 -0.4V（IF = 2mA）
• ?溫度特性?：
  • 工作溫度范圍：-55°C 至 +125°C
  • 溫度系數（TC）：≤50 ppm/°C（LM185BY-2.5 型號）

?3. 封裝與可靠性?

• ?封裝選項?：
  • TO-CAN（NDU，2 引腳）和 CFP（NAC，10 引腳）
  • 符合 MIL-STD-883 標準，通過質量一致性檢測（QCI）
• ?絕對最大額定值?：
  • 反向電流：30 mA
  • 存儲溫度：-55°C 至 +150°C

?4. 典型應用電路?

• ?參考電壓源?：支持寬輸入范圍（圖 12）和微功耗設計（圖 13-15）。
• ?電流源?：可配置為 1 μA 至 1 mA 精密電流源。
• ?溫度測量?：用于 0°C–100°C 或 0°F–50°F 溫度計（圖 16-17）。
• ?熱電偶冷端補償?（圖 19），需調整電位器匹配塞貝克系數。

?5. 修訂與版本?

• 初始版本發布于 2005 年 11 月，最新修訂于 2013 年 3 月。
• 提供軍用（QML）和航天級（QML-SP）認證版本。

?6. 文檔結構?
包含特性說明、參數表格、性能曲線、應用示例及封裝信息，適用于工業、軍事和航天領域的高可靠性設計需求。
