一，概述

APM521 系列UL認證嵌入式電力儀表（以下簡稱儀表）按IEC國際標準設計，具有全電量測量、電能統計、電能質量分析事件記錄功能及網絡通訊等功能，主要用于電網供電質量的綜合監控。該系列儀表配有功能豐富的DI/DO模塊、AO模塊，可以靈活實現電氣回路全電量測量及開關狀態監控。

二，產品功能 程瑜 187 0211 2087

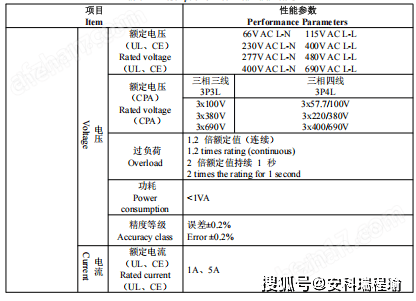

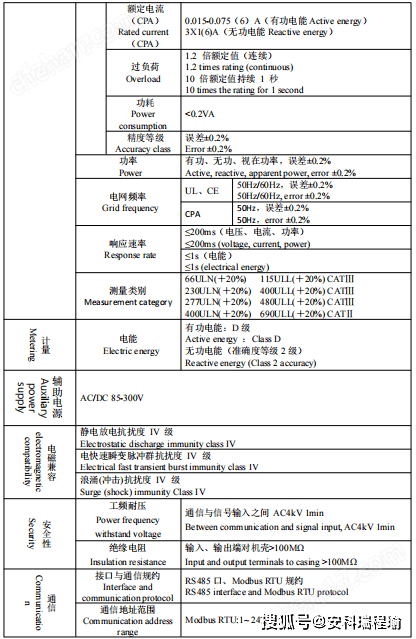

三，技術參數

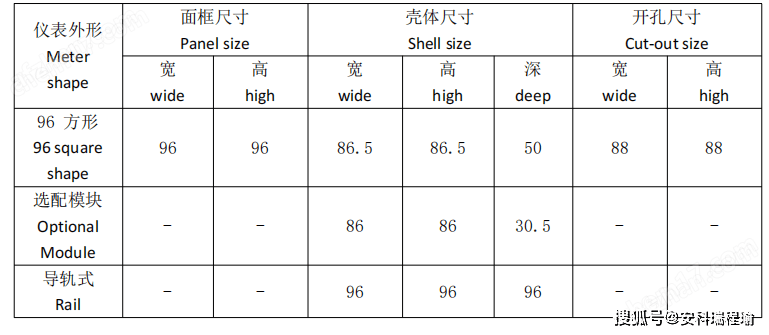

四，外形及安裝尺寸

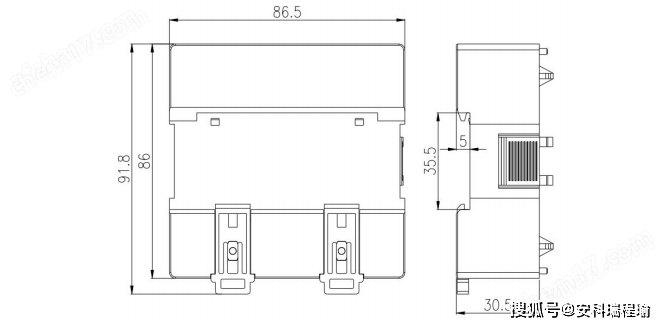

UL認證嵌入式電力儀表及盤面開孔尺寸(單位：mm)

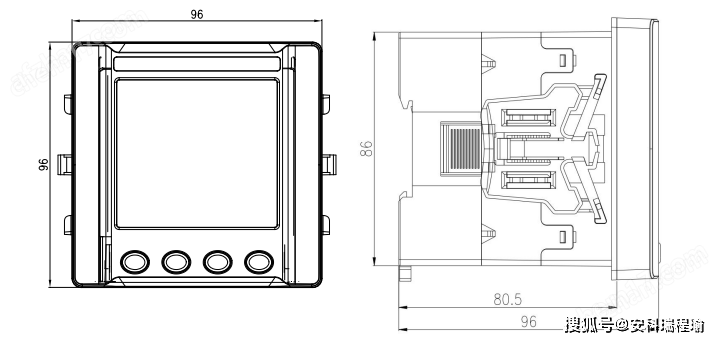

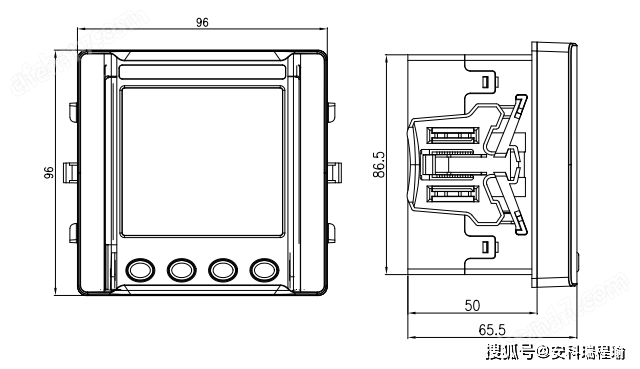

APM521 嵌入式安裝尺寸圖（無模塊）

APM521 嵌入式安裝尺寸圖（有模塊）

APM521 模塊安裝尺寸圖

五，電壓電流接線示意圖

APM521 典型接線圖

UL認證直流電表

1 定義

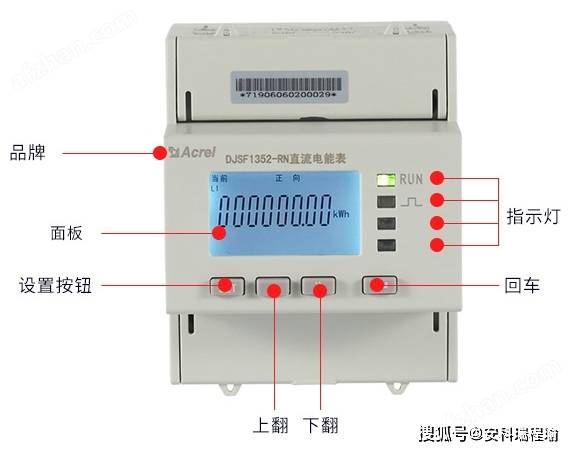

DJSF1352型電子式直流電能表采用液晶顯示，具有RS485功能可與微機進行數據交換。產品由測量單元、數據處理單元、通訊單元、顯示單元等組成，具有電能測量、數據處理、實時監測、LCD顯示功能。適合充電樁直流計量、蓄電池、太陽能電池板等直流信號設備電量測量和電能計量使用，亦可用于工礦企業，民用建筑，樓宇自動化等現代供配直流電系統。

2 主要功能

★ 具有正向，反向有功電能量計量功能，組合電能=正向+反向；

★ 電壓、電流、功率測量；

★ 上12個月結算功能；

★ 具有日歷、計時和閏年自動轉換功能，具有校時功能。其中廣播下發的時鐘誤差不得大于5分鐘， 在零點前后十分鐘內不準校時，每天只允許校時一次；

★ 具有兩套費率時段，可通過預先設置的時間實現兩套費率時段的自動轉換，每套費率時段全年至少可設兩個時區，24小時內至少可以設8個時段，時段*小間隔為15分鐘，時段可跨零點設置；

★ 調制紅外通訊接口和RS-485通訊接口，采用DL/T645-2007通訊協議、DL/T698.45通訊協議和Modbus-RTU協議，RS485的通訊速率可在1200bps、2400bps、4800bps、9600bps設置，調制紅外固定為1200bp

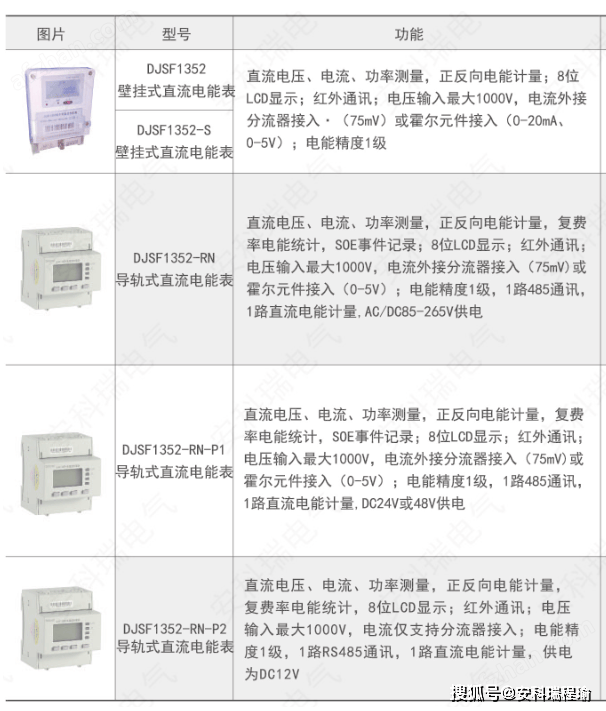

3 型號對比

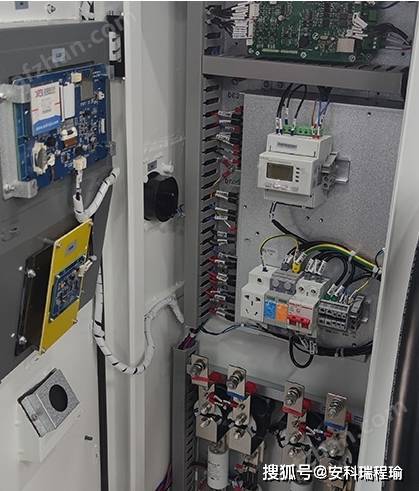

4 實際安裝

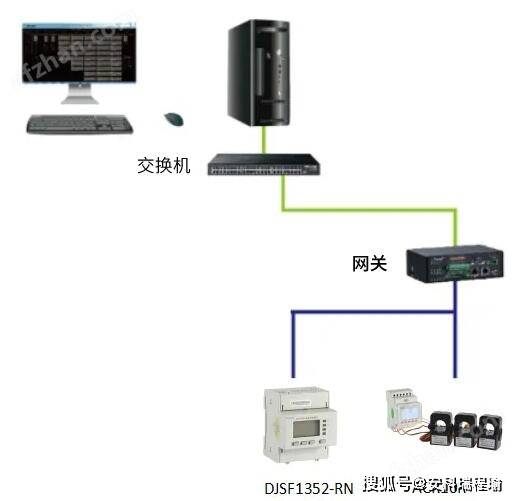

5 應用組網圖
