1.概述

安科瑞APM521是一款獲得UL認證、設計先進、功能豐富的網絡電力儀表。按IEC國際標準設計，具有全電量測量、電能統計、電能質量分析事件記錄功能及網絡通訊等功能，主要用于電網供電質量的綜合監控。該系列儀表配有功能豐富的DI/DO模塊、AO模塊，可以靈活實現電氣回路全電量測量及開關狀態監控。提供導軌式、面板式（嵌入式）兩種安裝方式，兼顧不同場景需求。

2.型號說明

注：K:開關量，DI:開關量輸入，DO:開關量輸出，C:RS485通訊，M:模擬量輸出，CE:以太網通訊，Log:定時記錄，R:導軌安裝。

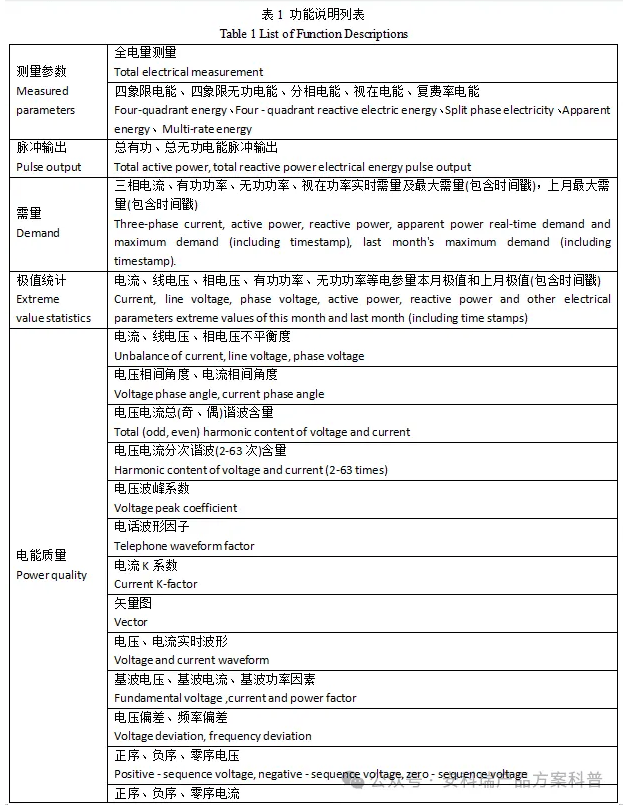

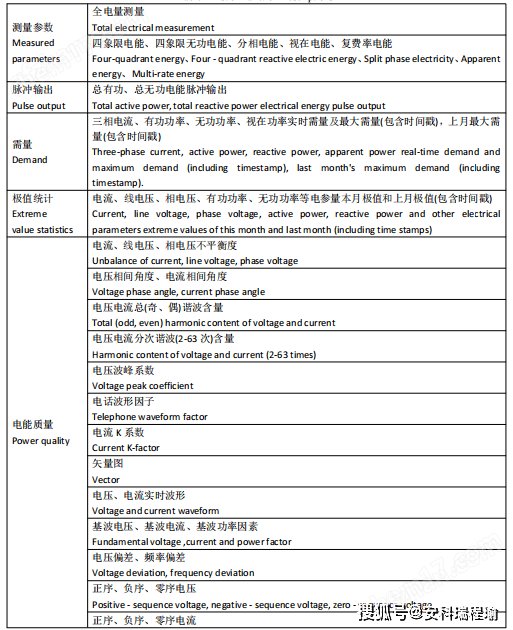

3.功能列表

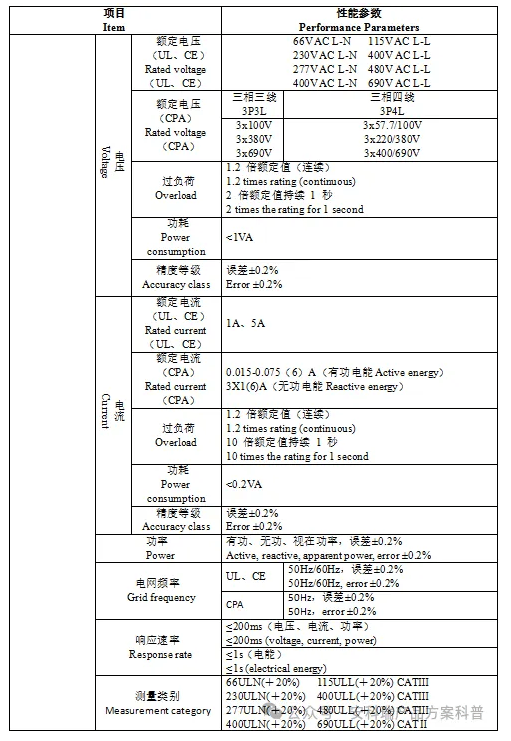

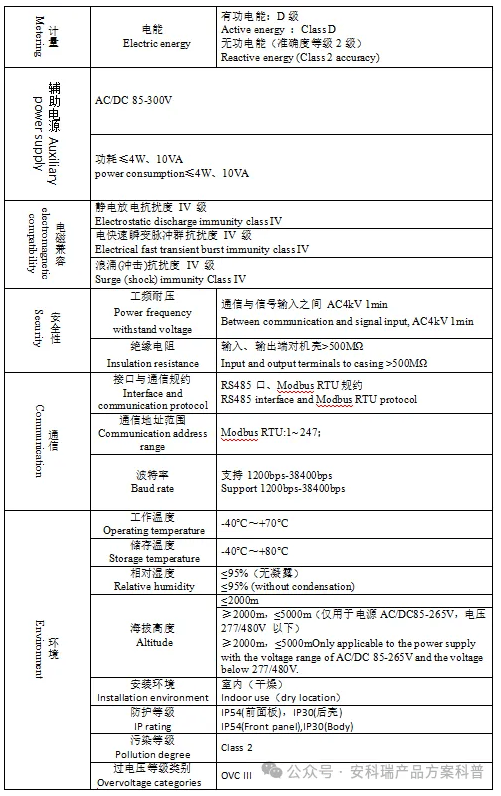

4.技術參數

5.安裝與操作

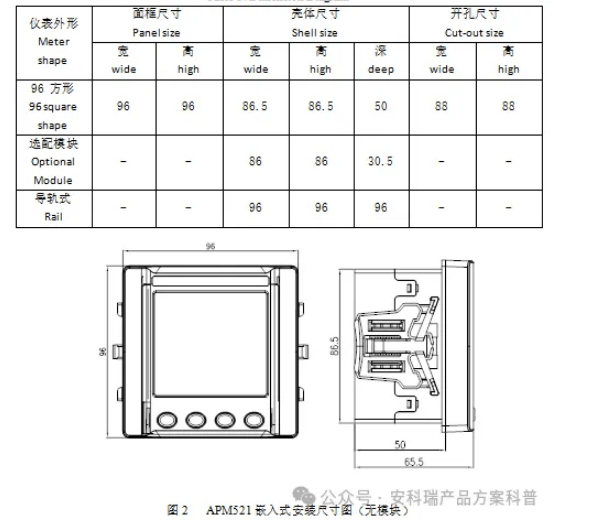

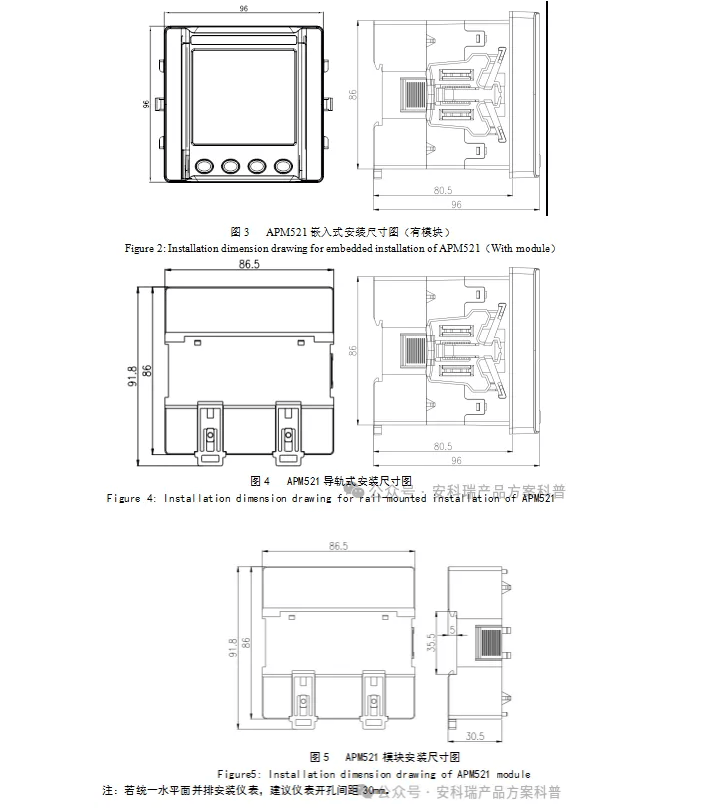

（一）外形尺寸與安裝

APM521打破單一安裝局限，提供兩種主流安裝方式，可根據現場柜體結構與布局需求自由選擇：面板式（嵌入式）安裝：無需額外導軌，直接嵌入柜體面板，節省空間且外觀整潔。96 方形儀表的面框尺寸為96mm×96mm，殼體尺寸86.5mm×86.5mm×50mm，開孔尺寸 88mm×88mm，適配多數標準柜體面板，安裝后與柜體融合度高，適合對外觀統一性有要求的控制室場景。導軌式安裝：采用標準導軌固定，無需開孔，安裝與拆卸便捷高效。導軌式儀表殼體尺寸為96mm×96mm×96mm，可直接卡裝在DIN導軌上，尤其適合配電箱、配電柜內密集安裝場景，大幅提升施工效率

（二）接線規范

接線前需仔細閱讀安全說明，外部變壓器與儀表電流測量回路需保持雙重或加強絕緣。電壓電流接線需嚴格按照示意圖進行，電壓輸入端需接入額定電流5A的保險絲，且接線和維護必須在產品斷電后進行，互感器端子為強電端子，不可帶電觸摸。推薦線徑為 0.08-2.5mm2（30-14 AWG），接線所需扭矩為0.5N-m（4.4lb-in），同時需使用額定電壓1000V的銅線，連接到現場接線端子的電纜最低承受溫度為80℃。

（三）操作與顯示

儀表開機后先顯示型號及版本信息，隨后進入概覽界面，默認主界面為概覽界面，可根據需求在系統設置中修改缺省界面。通過 Menu、Esc、方向鍵、確認鍵等按鍵，可輕松進入菜單界面、編程界面，實現參數設置、數據查看等操作。參數設置涵蓋輸入設置、通信設置、報警設置、開關量設置、AO 設置、復費率設置等多個方面，操作邏輯清晰，上手難度低。

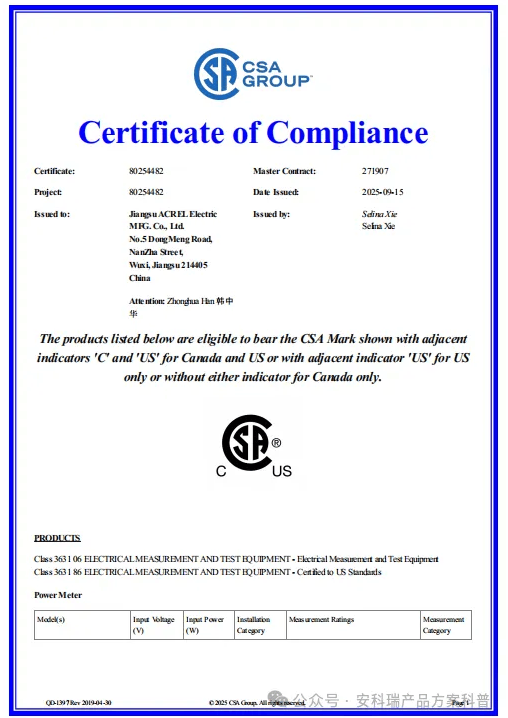

6.UL認證加持 / 安全合規、品質保障

安科瑞APM521網絡電力儀表是一款功能全面、測量精確、安裝靈活且安全可靠的電力監控產品。它的模塊化設計和強大的通訊集成能力，無論是傳統的電力監控還是現代化的能效管理、智能運維項目，APM521都能成為一個值得考慮的選擇。
