在系統應用場景中，受限于體積、成本及上電時序等要求，有時僅能采用單一正電源供電。然而，運算放大器、通信接口及傳感器驅動等模塊的正常運行，往往需要額外配置負電壓供電。本文在深入剖析負電壓產生機理的基礎上，詳細闡述了4種負電壓電源的產生原理，并探討其應用場景。

電荷泵

原理是通過開關控制（通常采用MOSFET管）電容的周期性充放電實現電壓反轉或倍增，工作流程是開關周期內對電容充電至一定輸入電壓（如+5V），切換電容極性，向輸出電容放電將輸出端電壓反向（如-5V）。

優點是無需電感、電路簡單、成本較低（通常只需要外接幾個電容）、集成度高（專用IC）及電磁干擾（EMI)較小。缺點是輸出電流較?。ㄍǔＰ∮诘扔?0mA)、效率較低（約70%左右）及輸出紋波較大。

適用于小電流供電，因電荷泵自身帶載能力有限，適合為運算放大器等低功耗設備提供穩定負電源及MCU控制通信用途。

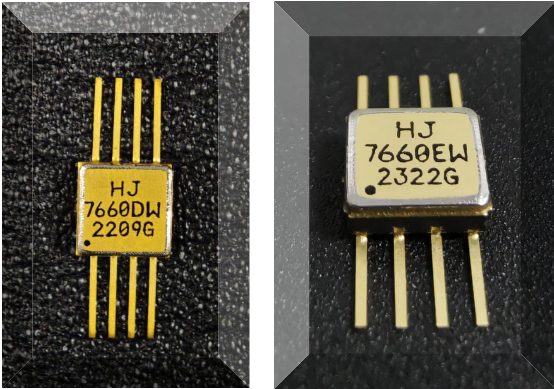

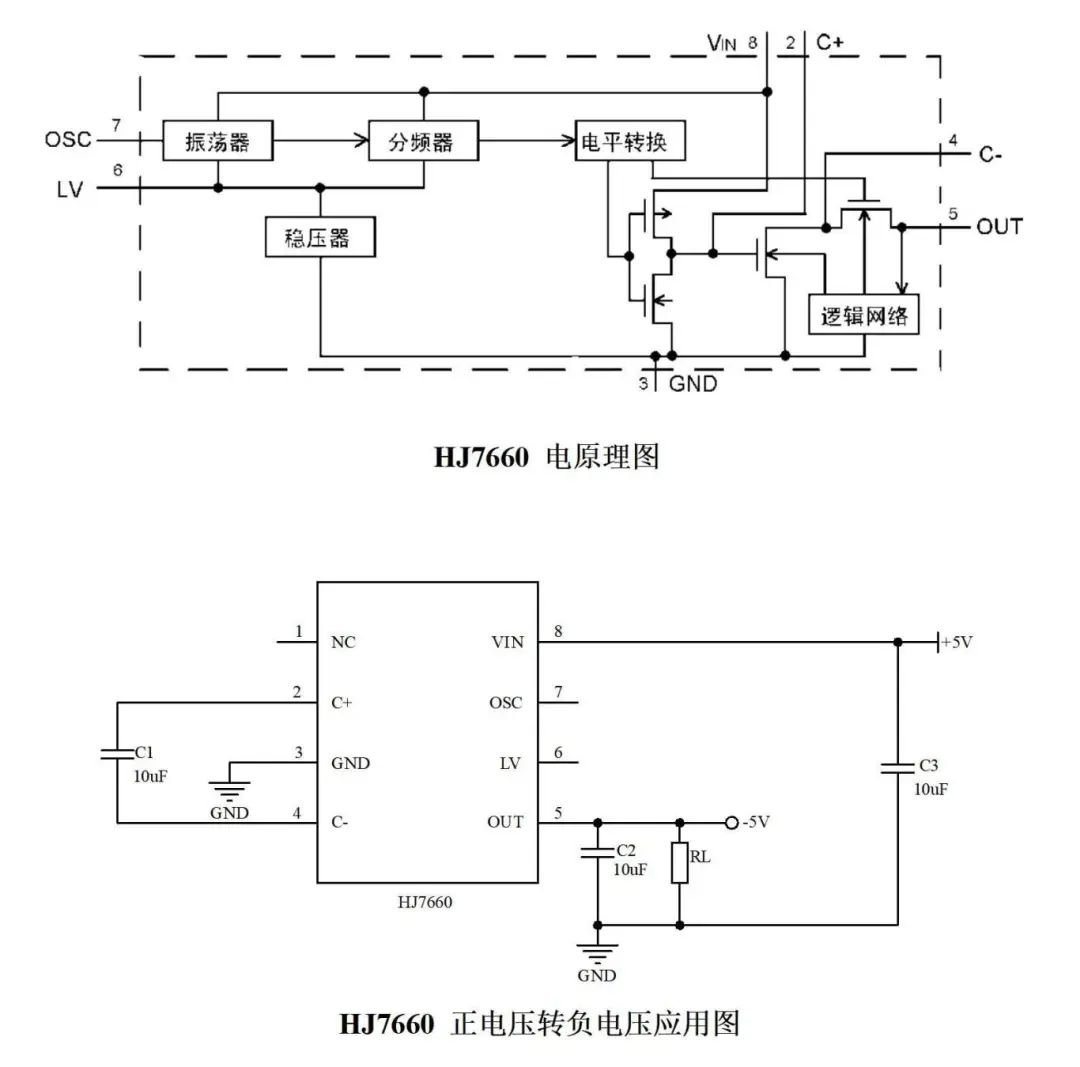

代表器件型號：HJ7660電荷泵反轉器

電感式DC-DC轉換器

原理是利用電感的儲能特性，通過開關（MOSFET管）控制能量傳遞。工作類型為升降壓Buck-Boost型：輸入正電壓，輸出可正可負。工作過程分為開關導通階段（Ton):開關管閉合，二極管反向截止。電流流過電感L,電感儲能，之后輸出電容C向負載放電維持負壓。開關關斷階段（Toff）：開關管斷開，電感電流不能變化，產生反向電動勢，二極管正偏導通，電感電流通過二極管給輸出電容C充電（電流方向從地流向C負極），在電容C上維持負電壓。

優點是效率高（約85%左右），輸出電流能力大。缺點是需要電感和復雜控制電路（涉及環路補償）、成本較高、可能產生噪聲（EMI干擾）以及輸出紋波也較大。

適用于大功率設備（如工業控制系統、通信基站）。

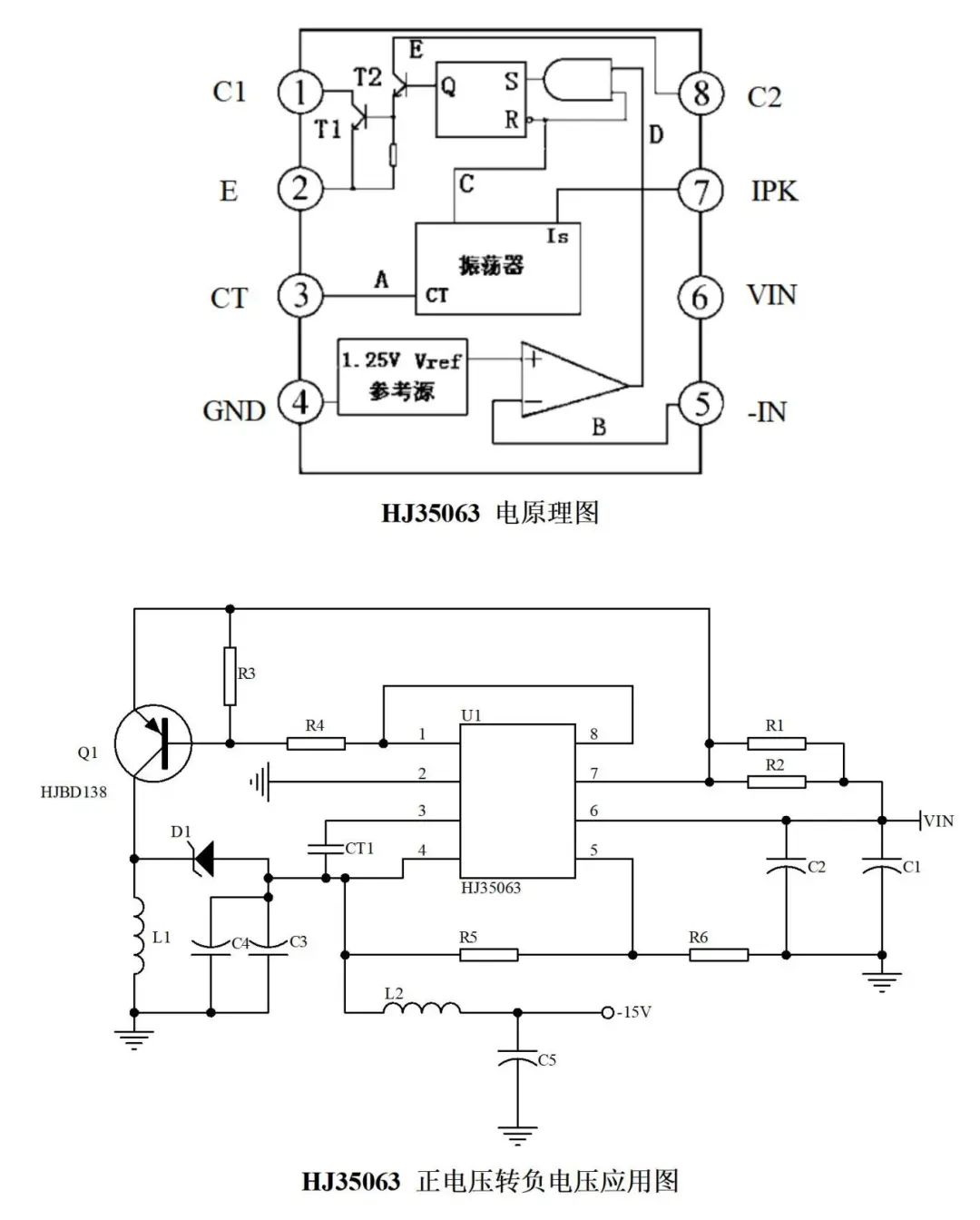

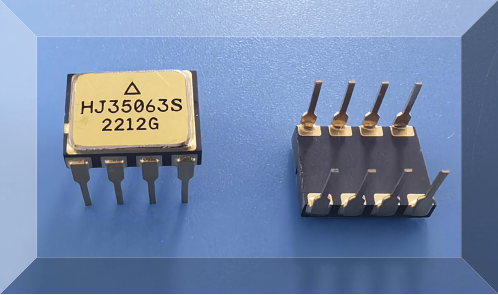

代表器件型號：HJ35063 DC/DC變換控制器

變壓器式電源類

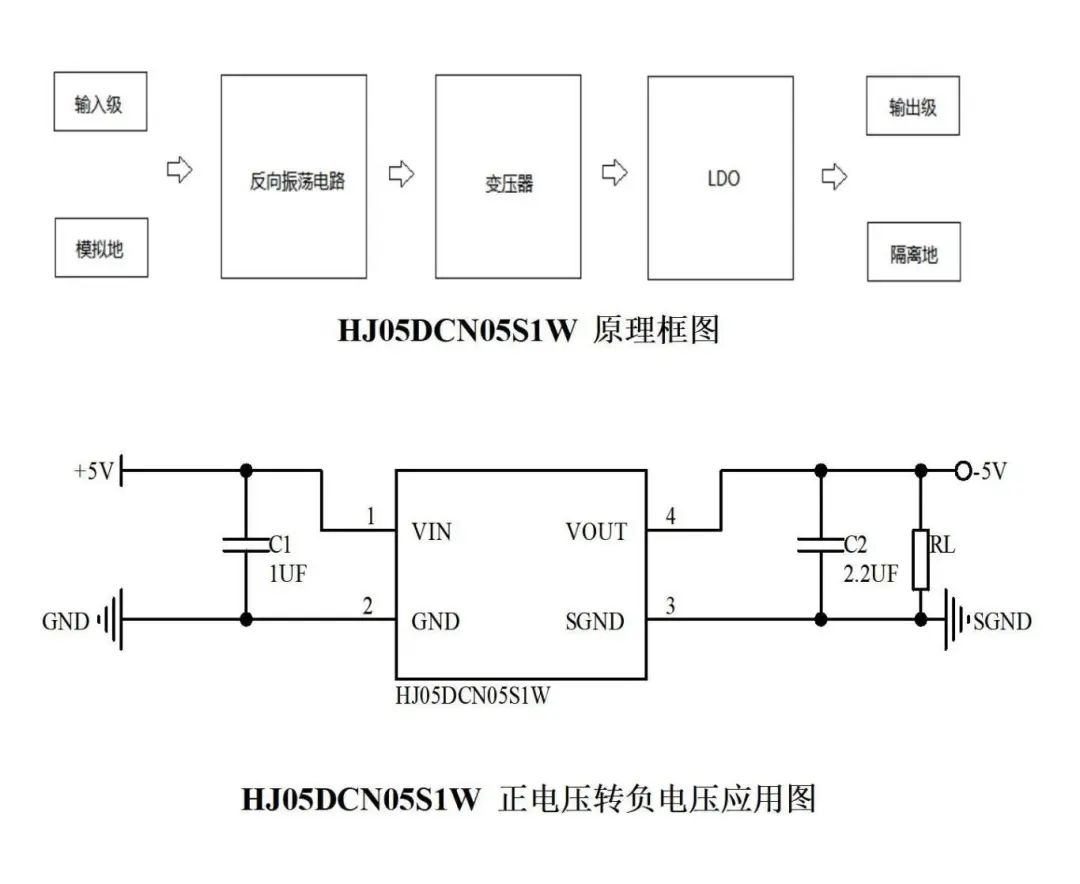

原理是通過開關管（如MOSFET管)交替導通和斷開，通過變壓器實現能量轉換，典型結構是推挽（Push-Pull）拓?fù)浣Y(jié)構，通過變壓器耦合實現次級繞組反向連接可輸出負壓。

優點是高效率以及隔離設計可隔離性強。缺點是控制部分電路需復雜設計（如PWM控制器）。適應于隔離型負壓輸出。

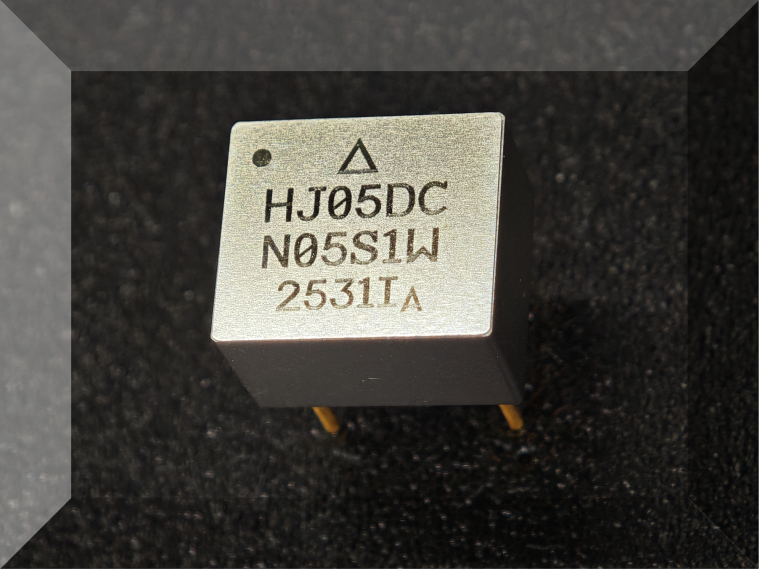

代表器件型號：HJ05DCN05S1W隔離型DC DC電源模塊

倍壓整流電路

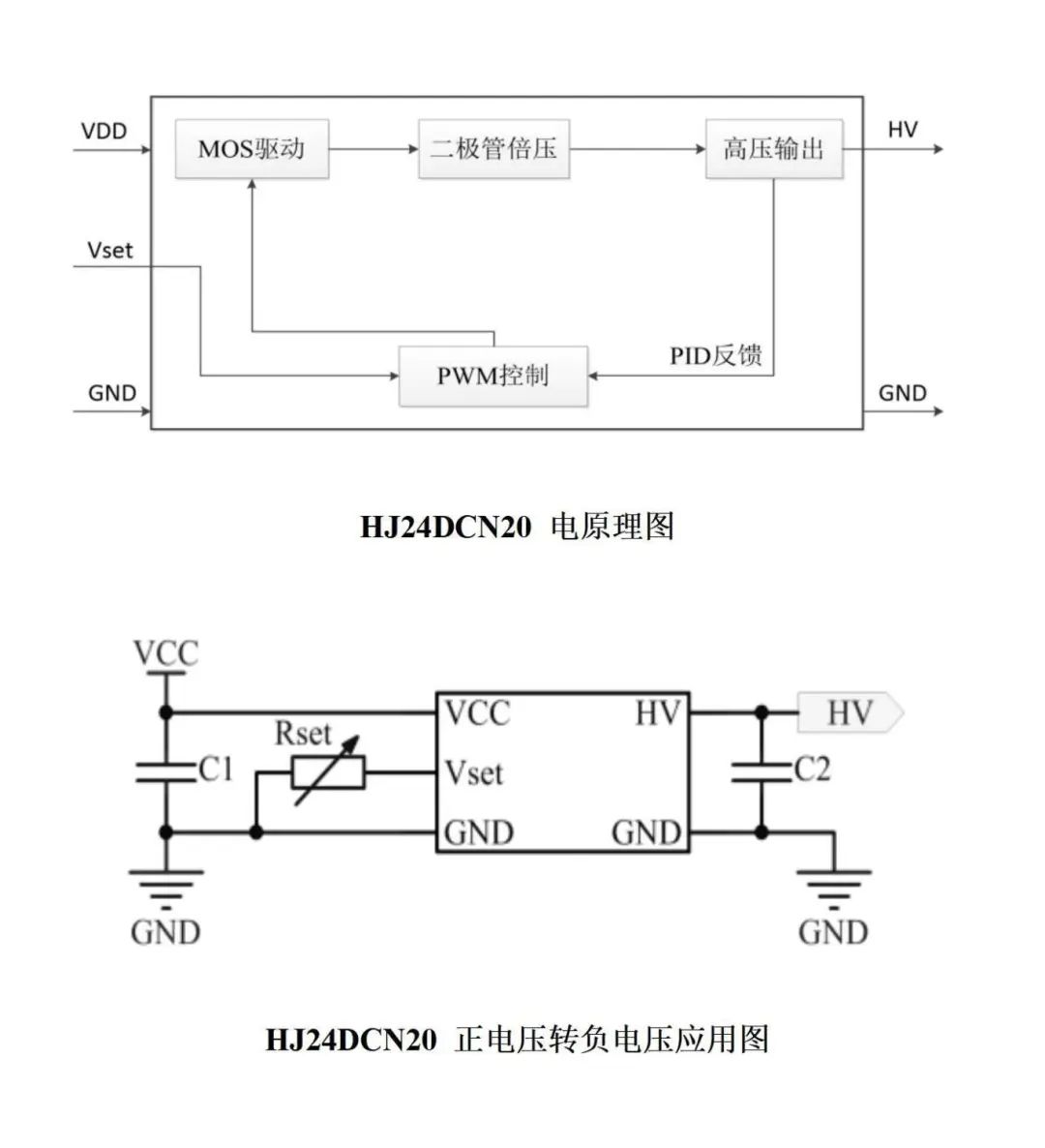

原理是利用二極管和電容組成的倍壓電路及整流濾波電路，其內部通過輸出端反饋，采用PID調節輸出負電壓（相對于設定參考點）。并且內置RSET端可通過外接電阻控制輸出高壓-2000V至-800V。

優點是該模塊有輸入范圍寬、功耗低、響應速度快、輸出穩定度高和輸出電壓可調等特點，可廣泛應用于航空、兵器、石油等領域。缺點是帶負載能力較弱以及效率低。適應于小電流電路。

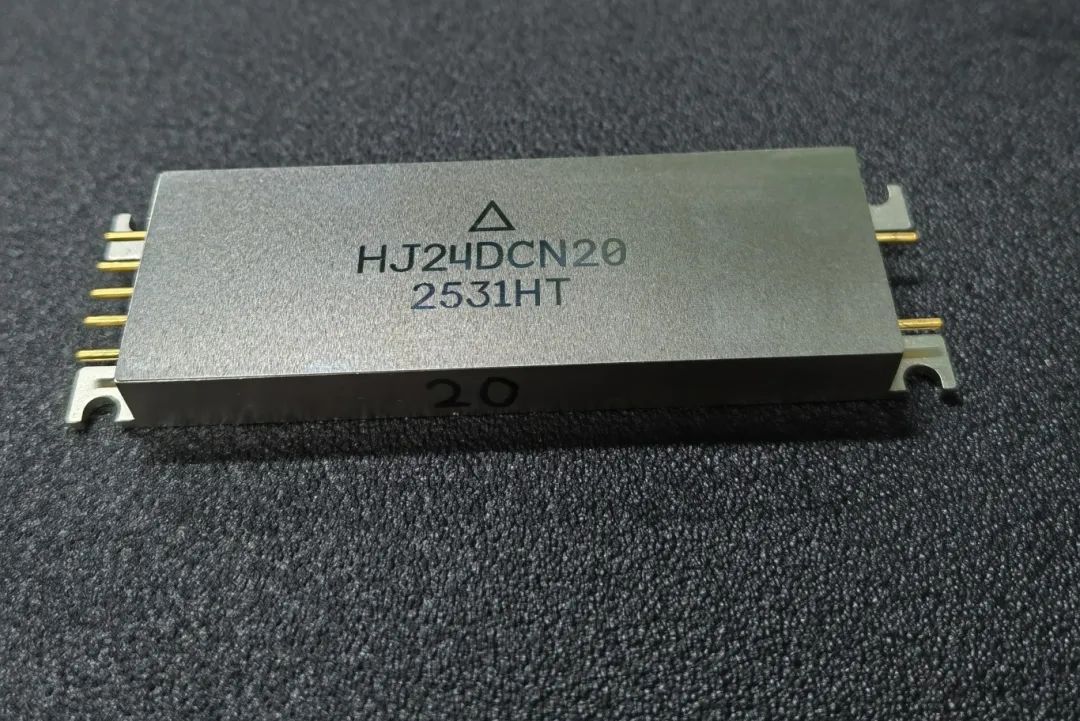

代表器件型號：HJ24DCN20 DC DC電源模塊

使用注意事項

1.電解電容必須正確連接極性（負極參考更低的電位），否則可能引起爆炸或損壞。

2.若同時存在正負電壓，需要確保所有電路的參考地（GND）統一，避免地線環路或意外短路。

3.元器件（如開關管、二極管、電容）的額定電壓需覆蓋輸入電壓+輸出電壓絕對值。例如，輸入12V生成-5V時，開關管需承受至少17V的應力。

4.分立二極管（如電荷泵中的快恢復二極管）方向需與電路路徑匹配，避免反向擊穿。

5.電容布局,采用低ESR陶瓷電容，并盡量靠近器件的VIN、VOUT引腳及接地引腳，以降低寄生效應。

6.電源接地設計至關重要，需承載電源、熱噪聲以及時鐘頻率相關的毛刺/反彈噪聲。接地路徑要確保接地走線阻抗最低，電源分布均勻。 散熱優化應預留充足的接地區域以改善散熱，避免局部過熱對器件產生負影響。

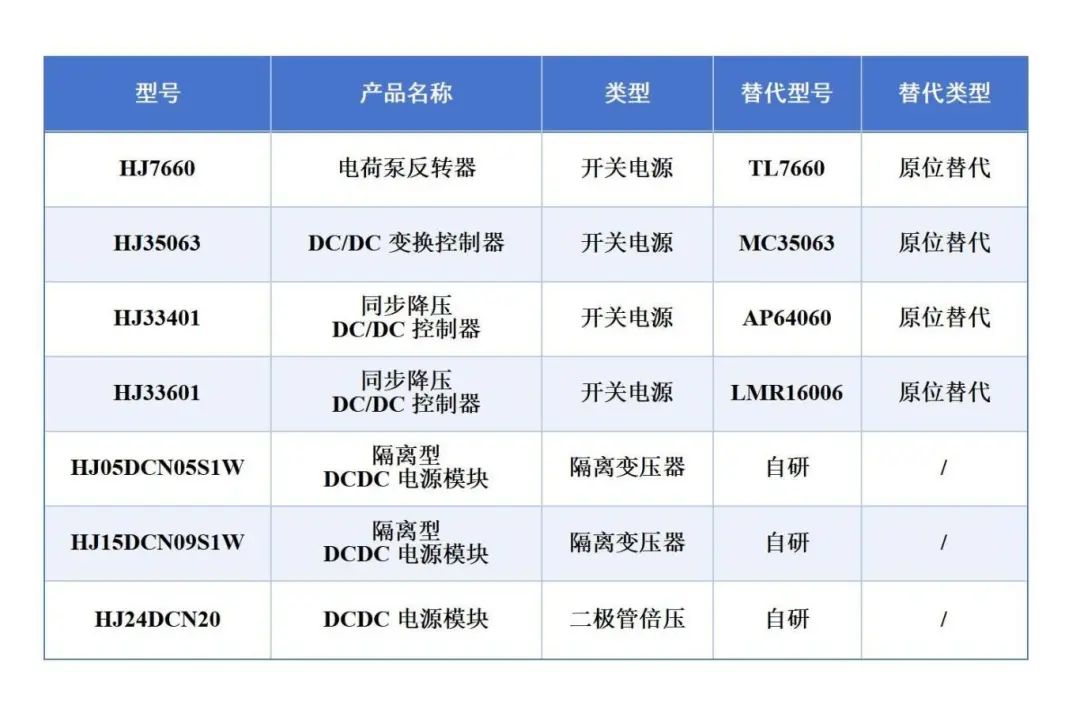

相關產品
