Texas Instruments UCC14241-Q1汽車隔離式DC/DC模塊專為向IGBT或SiC柵極驅動器供電而設計。UCC14241-Q1將變壓器和DC/DC控制器與專有架構相結合，實現了高效率和極低排放。高精度輸出電壓可提供更好的溝道增強功能，從而提高系統效率，同時不會對功率器件柵極造成過大壓力。

數據手冊：*附件：Texas Instruments UCC14241-Q1汽車隔離式DC-DC模塊數據手冊.pdf

TI UCC14241-Q1可實現高達2W（典型值）的高效隔離輸出功率。該器件只需最少的外部元件，并包含片上器件保護和額外功能。這些功能包括輸入欠壓鎖定、過壓鎖定、過熱關斷、輸出電壓電源良好比較器、軟啟動超時、可調隔離正負輸出電壓、開漏輸出電源良好引腳和使能引腳。

特性

• 帶隔離變壓器的完全集成高密度隔離DC/DC模塊
• 隔離式DC/DC，用于驅動：IGBT、SiC和Si MOSFET
• 輸入電壓范圍為21V至27V，絕對最大值為32V
• TA ≤85°C 時 ，輸出功率為2.0W，TA =105°C時，輸出功率大于1.5W~~
• 可調單路或雙路輸出電壓（使用電阻器），在整個工作范圍內調節精度<±1.3%
• 采用擴頻調制和集成變壓器設計，電磁輻射低
• 使能、電源良好、UVLO、OVLO、軟啟動、短路、功率限制、欠壓、過壓和過熱保護
• CMTI >150kV/μs
• 符合汽車應用類AEC-Q100標準
  • 溫度等級1：-40°C ≤TJ ≤ 150°C
  • 溫度等級1：-40°C≤TA≤125°C~~
• 可提供功能安全文檔來輔助功能安全系統的設計
• 計劃中的安全相關認證
  • 7071VPK加強隔離，符合DIN EN IEC 60747-17 (VDE 0884-17) 標準
  • 5000VRMS 隔離1分鐘，符合UL1577標準
  • 加強隔離，符合CQC GB4943.1標準
• 36引腳，寬SSOP封裝

設備比較表

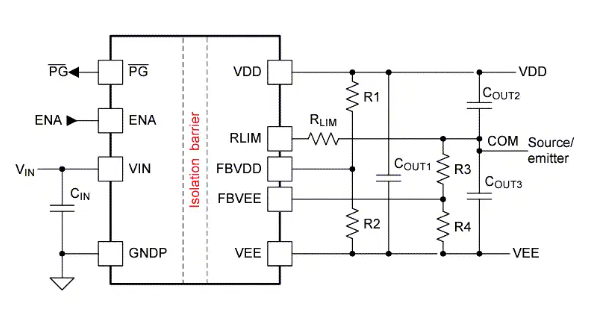

簡化應用

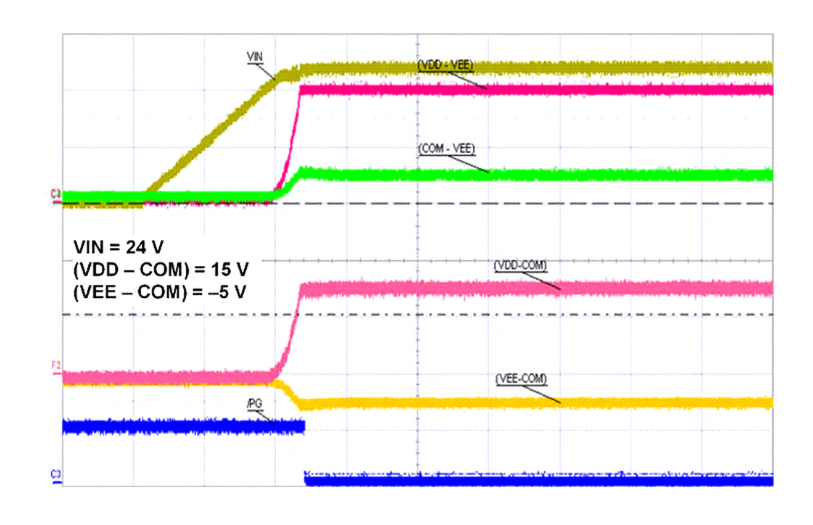

典型開機順序

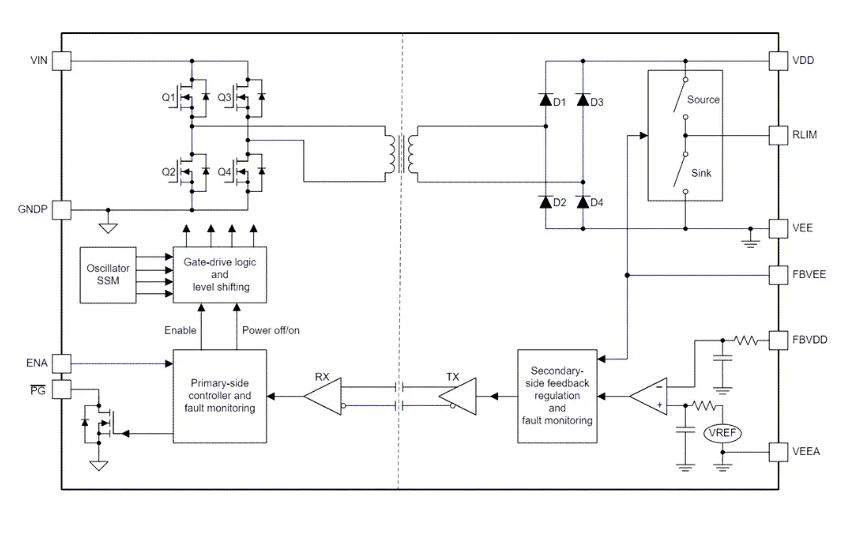

功能框圖

德州儀器UCC14241-Q1汽車級隔離式DC/DC模塊技術解析與應用指南

?德州儀器UCC14241-Q1汽車級隔離式DC/DC模塊技術解析與應用指南?

一、核心特性概述

UCC14241-Q1是德州儀器（TI）推出的高密度隔離DC/DC電源模塊，專為電動汽車/混合動力汽車（EV/HEV）逆變器、電機控制等高壓場景設計，具有以下核心優勢：

• ?超高集成度?：36引腳SSOP封裝（12.83mm×7.5mm），內置變壓器實現>5kVRMS隔離
• ?雙路可調輸出?：
  • (VDD-VEE)輸出范圍15V-25V，精度±1.3%
  • (COM-VEE)輸出范圍2.5V至(VDD-VEE)，精度±1.3%
• ?高效低噪?：13MHz開關頻率結合擴頻調制技術，效率高達82%（典型值）
• ?多重保護?：集成輸入欠壓/過壓鎖定、輸出短路保護、過溫保護（150℃閾值）

二、關鍵技術創新

1. 磁隔離架構

• ?集成MagLam變壓器?：采用專有疊層磁芯技術，實現16MHz高頻開關與低EMI特性
• ?超高CMTI性能?：±150kV/μs共模瞬態抗擾度，適配SiC/GaN器件高速開關場景

2. 智能功率管理

• ?動態功率分配?：輸入電壓21-27V時支持2W輸出（TA≤85℃），1.5W（TA=105℃）
• ?雙反饋控制?：
  • 主輸出(VDD-VEE)采用遲滯控制，響應時間<100ns
  • 次輸出(COM-VEE)通過RLIM引腳實現可編程電流限制

3. 汽車級可靠性

• ?AEC-Q100認證?：Grade 1等級（-40℃至+125℃環境溫度）
• ?功能安全支持?：提供FMEDA報告，適用于ASIL-D系統設計

三、典型應用設計

1. 關鍵元件選型建議

• ?反饋網絡?：
  • VDD調節：RFBVDD_TOP=40.2kΩ, RFBVDD_BOT=5.1kΩ（設定25V輸出）
  • COM調節：RFBVEE_TOP=10kΩ, RFBVEE_BOT=10kΩ（設定-5V輸出）
• ?熱管理?：在GNDP和VEE焊盤下方布置≥12個熱過孔（直徑0.3mm）

2. 布局要點

• ?EMI優化?：敏感信號（FBVDD/FBVEE）走線遠離高頻開關節點
• ?隔離間距?：初級/次級間保持≥8mm爬電距離（符合DIN EN IEC 60747-17）

四、性能參數對比

五、行業應用場景

1. ?新能源汽車?
   • 牽引逆變器柵極驅動電源（配套TI UCC5870-Q1）
   • 車載充電機（OBC）隔離偏置
2. ?工業自動化?
   • 伺服驅動器IGBT供電
   • 光伏逆變器SiC MOSFET驅動
