?實驗名稱：無線電致發光實驗

實驗內容：通過信號發生器和放大器，產生無線交流信號驅動電致發光纖維。

研究方向：材料學

測試設備：ATA-7050高壓放大器、信號發生器等。

圖：無線電致發光實驗裝置流程圖

實驗過程：

連接信號發生器和高壓放大器，然后一端接地，另外一段用來發射無線信號。具體電路圖詳見附圖?？梢圆捎?khz的頻率，電壓在1~2KV左右。通過信號發生器產生2kHz的交流信號，并利用功率放大器將信號放大，產生的信號最終有一端接地，一端連接金屬平面。將發光線至于金屬平面附近10cm范圍內，通過人體觸摸纖維即可實現發光。整個過程中，信號發射源、纖維、人體、大地形成了能量回路，從而實現對無線能量的捕獲，并驅動纖維實現發光。最終通過這種無線的方式，實現了對溶劑極性的可視化監測、水下發光、觸摸發光等新型可視化應用。

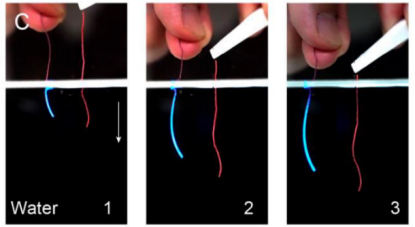

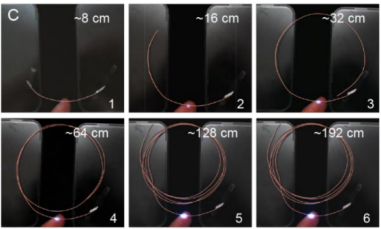

將纖維放置在無線工作平臺上，用皮膚觸摸纖維，即可實現纖維的無線發光。放置的纖維長度越長，對應其發光亮度越亮。如果將纖維放在水中，那么整根纖維都會發光。如果將纖維放在不同極性的溶劑中，發光亮度與溶劑的極性成正比，極性越大，發光亮度越高。如果將頻率從200Hz逐漸增加至5kHz.纖維的發光顏色逐漸從綠色變成藍色。

實驗結果：

接收到無線信號之后，用手觸摸或者放在水中即會發光將纖維放置在無線工作平臺上，用皮膚觸摸纖維，即可實現纖維的無線發光。放置的纖維長度越長，對應其發光亮度越亮。如果將纖維放在水中，那么整根纖維都會發光。如果將纖維放在不同極性的溶劑中，發光亮度與溶劑的極性成正比，極性越大，發光亮度越高。如果將頻率從200Hz逐漸增加至5kHz.纖維的發光顏色逐漸從綠色變成藍色。

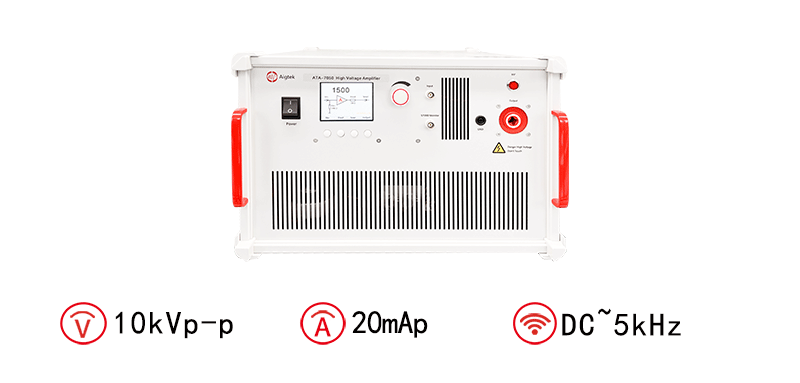

功率放大器推薦：ATA-7050高壓放大器

圖：ATA-7050高壓放大器指標參數

西安安泰電子是專業從事功率放大器、高壓放大器、功率信號源、前置微小信號放大器、高精度電壓源、高精度電流源等電子測量?jī)x器研發、生產和銷售的高科技企業，為用戶提供具有競爭力的測試方案。Aigtek已經成為在業界擁有廣泛產品線，且具有相當規模的儀器設備供應商，樣機都支持免費試用。
