實驗名稱：弛豫鐵電單晶疇工程極化實驗

研究方向：弛豫鐵電單晶疇工程

實驗內容：在弛豫鐵電單晶的居里溫度以上進行交流直流聯合極化，以通過疇工程方法提升單晶的介電和壓電性能。

測試設備：ATA-7050高壓放大器，信號發生器，數字示波器，硅油控溫爐等。

圖1：實驗裝置

實驗過程：在135℃條件下，采用UFCP（Ultra-hightemperatureField-CoolingPolarization）方法對樣品進行極化處理。首先，將樣品加熱至135℃，隨后施加頻率為0.1Hz、峰值強度為15kVpp/cm的對稱三角波電場，循環10次，以實現交流預極化（ACP）。隨后，在相同溫度下施加7.5kV/cm的直流電場（DCP）持續5分鐘，以進一步增強極化效果。最后，在保持直流電場的條件下，樣品逐漸冷卻至室溫，以完成場冷極化過程。在整個極化過程中，使用信號發生器和ATA-7050電壓放大器得到所需的電場。

測試結果：

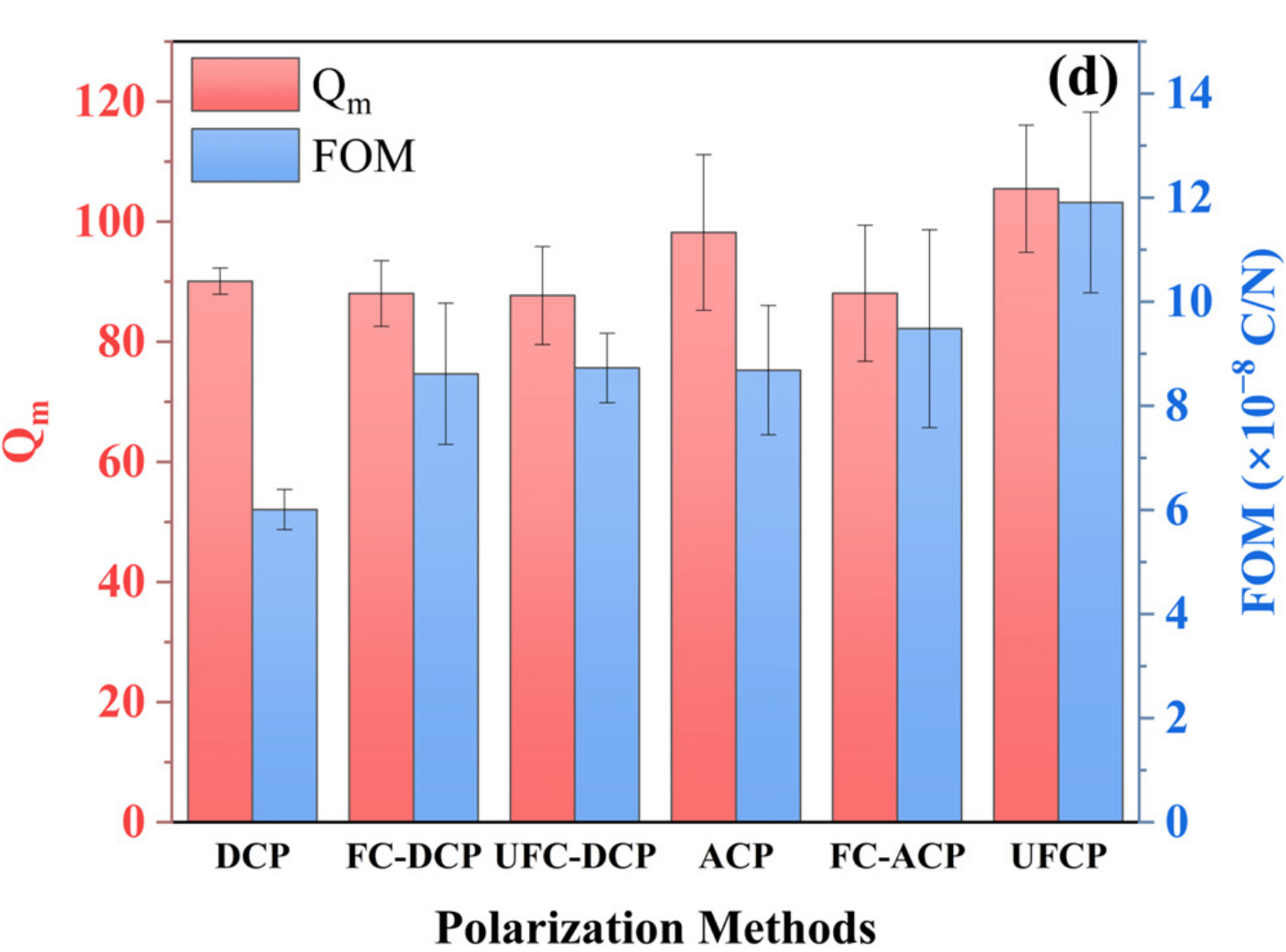

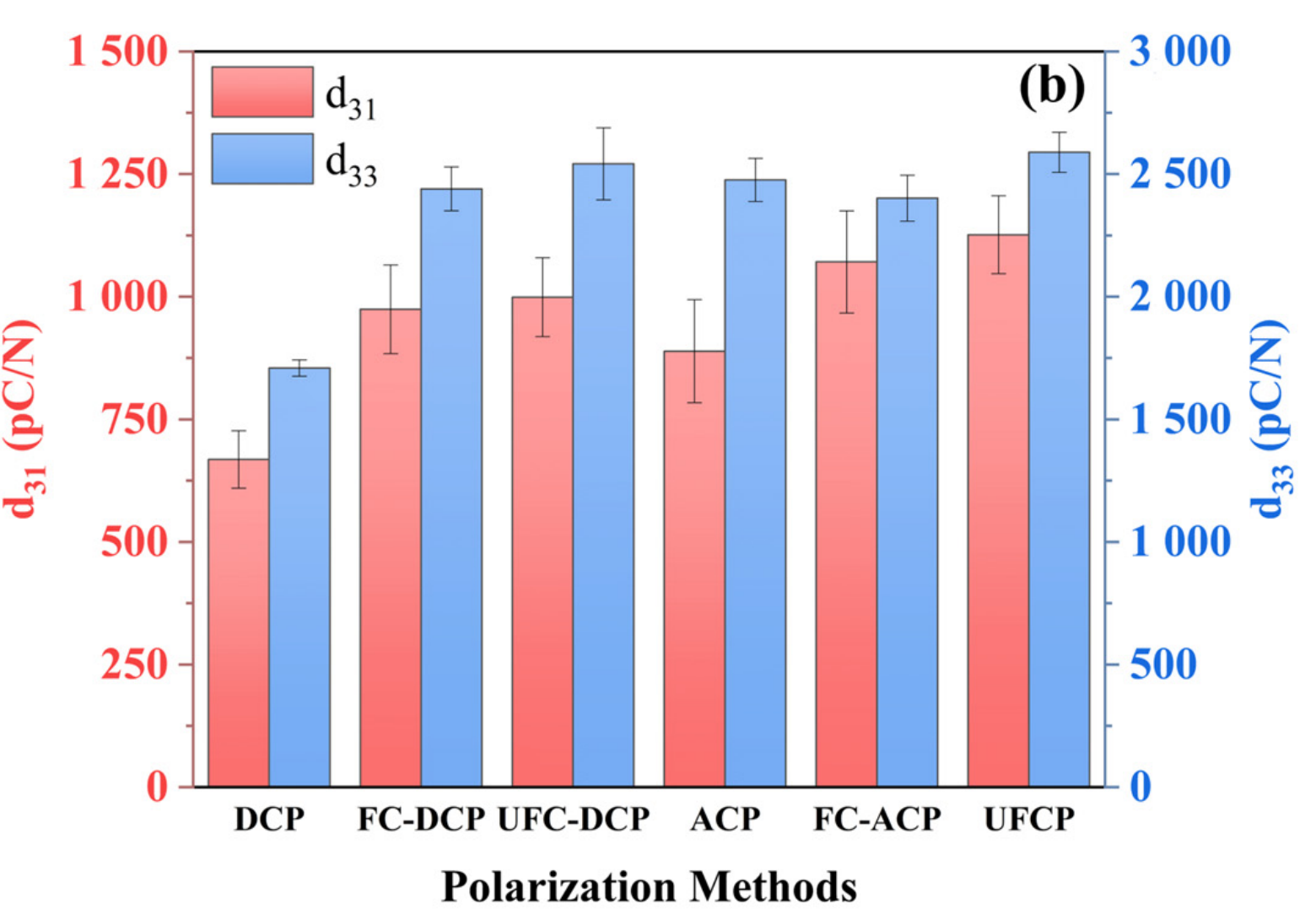

介電譜分析表明，UFCP方法在居里點以上促進了電場誘導的相變，形成了穩定的多相結構。采用UFCP方法極化的單晶（SCs）其橫向壓電系數d31達到1126pC/N，機電耦合系數k31為0.559。與傳統DCP方法相比，UFCP使d31提高了68.6%，機械品質因子Qm提高了16.7%，壓電品質因數（FOM）提升了98.3%。

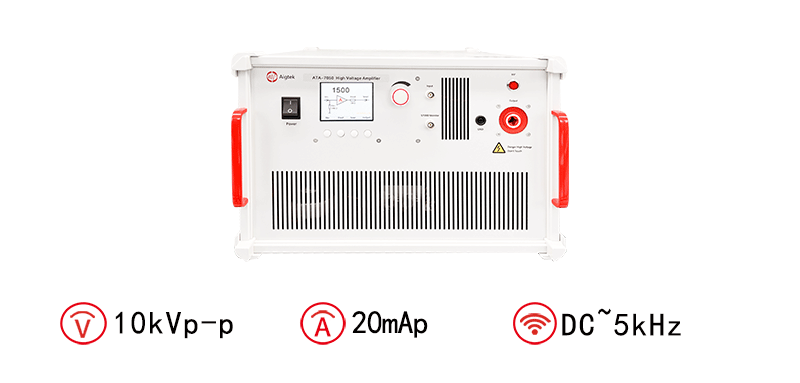

功率放大器推薦：ATA-7050高壓放大器

圖：ATA-7050高壓放大器指標參數

西安安泰電子是專業從事功率放大器、高壓放大器、功率信號源、前置微小信號放大器、高精度電壓源、高精度電流源等電子測量儀器研發、生產和銷售的高科技企業，為用戶提供具有競爭力的測試方案。Aigtek已經成為在業界擁有廣泛產品線，且具有相當規模的儀器設備供應商，樣機都支持免費試用。
