璞致電子PZ-KU060-KFB 開發板基于 Xilinx Kintex UltraScale KU060 芯片打造，以純 FPGA 架構為核心，融合高密度邏輯資源、高速接口與工業級可靠性，為需要極致并行處理能力的場景提供從原型驗證到量產落地的全流程解決方案。無論是高速信號處理、機器視覺還是工業控制，這款開發板均能憑借強大的邏輯運算能力、豐富的擴展接口與穩定的硬件性能，滿足工程師對高帶寬、低延遲、定制化協議的嚴苛需求。

核心架構：純 FPGA 的并行計算優勢

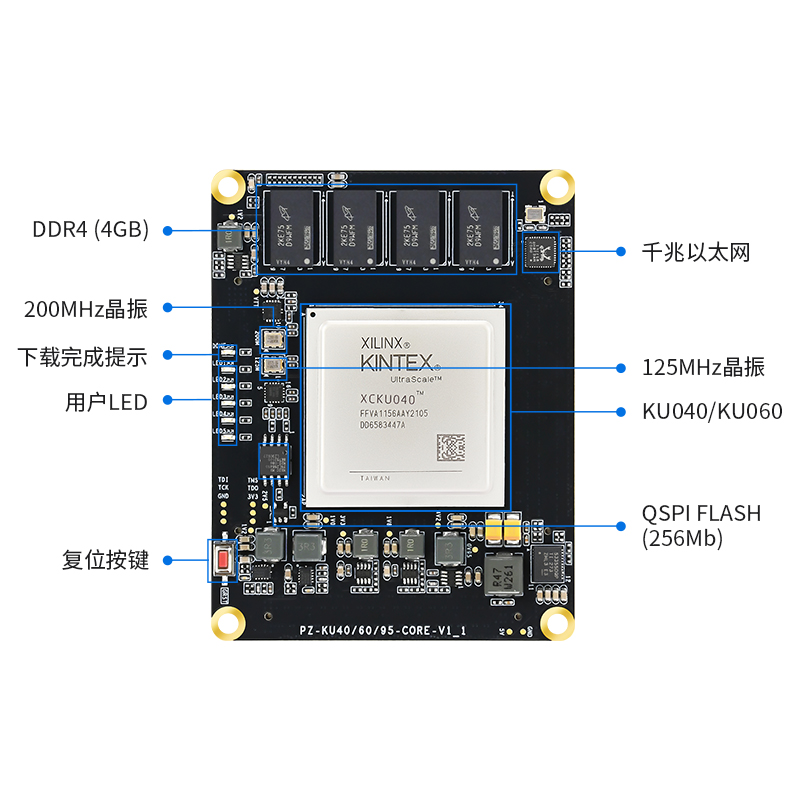

PZ-KU060-KFB 采用純 FPGA 架構設計，專注于提供高密度、高算力的可編程邏輯資源，為并行任務處理提供硬件級支撐：

· 邏輯資源： 集成 726K 邏輯單元、331680 個查找表（LUTs）、663360 個觸發器與 2760 個 DSP Slices，可實現大規模并行算法（如 FFT、FIR 濾波、矩陣運算）的硬件加速，運算效率較通用處理器提升 10 倍以上。

· 存儲與啟動： 4GB DDR4（64bit 位寬）提供高速數據緩存，滿足海量實時數據的讀寫需求；256Mb+256Mb QSPI FLASH 支持雙路啟動，提升系統可靠性，同時支持 JTAG/QSPI 多種啟動方式，適配不同開發階段需求。

· 高速收發器： 配備 20 對 GTH 高速差分接口（TX/RX），支持高達 12.5Gbps 的數據傳輸速率，為高速串行通信（如光模塊、PCIe）提供物理層支撐。

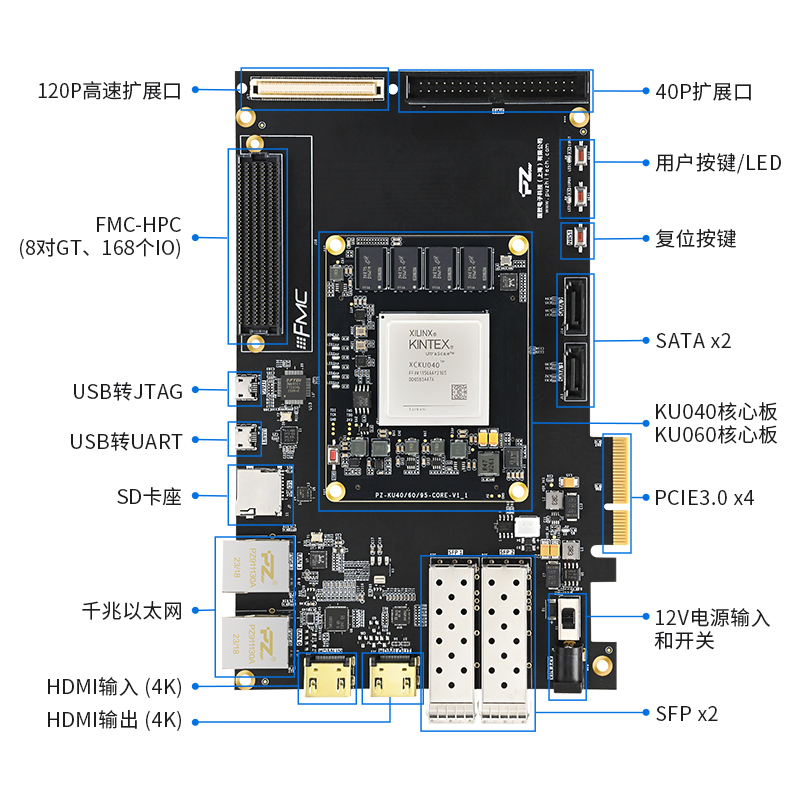

接口與擴展能力

· 高速數據傳輸： 2 路 SFP 接口支持光模塊擴展，實現遠距離高速數據傳輸；PCIe3.0 x4 接口可連接高性能計算設備或存儲子卡，滿足數據回傳需求；千兆以太網支持 TCP/UDP 協議，適配工業網絡通信場景。

· 高清多媒體處理： 集成 4K/60fps HDMI 輸入 / 輸出接口，可直接采集高清視頻流并進行實時硬件預處理（如降噪、縮放、格式轉換），適用于機器視覺、醫療影像等場景。

· 工業級擴展： FMC-HPC 接口提供 8 對 GT 高速差分信號與 168 個通用 IO，可擴展高速 AD/DA、運動控制等子卡；120P 與 40P 擴展口支持多種外設模塊（如攝像頭、液晶屏），靈活適配不同應用場景。

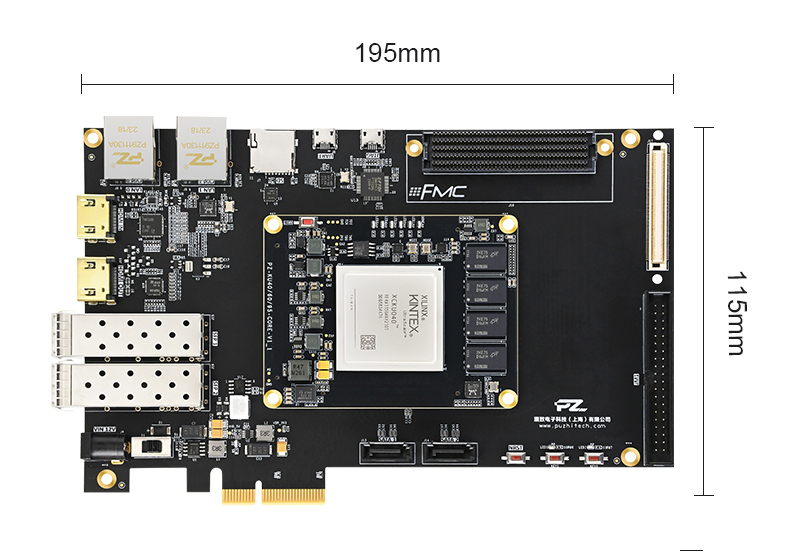

· 可靠性設計： 采用黑色啞光沉金工藝 PCB（厚度 1.75mm），頂層最大高度僅 3.5mm，具備良好的信號完整性與環境適應性；工業級寬溫設計（-40°C~+85°C），確保在惡劣環境下穩定運行。

核心優勢：為何選擇 PZ-KU060-KFB？

1. 高密度并行計算： 726K 邏輯單元與 2760 個 DSP Slices 提供強大的并行處理能力，特別適合需要大規模數據并行運算的場景（如雷達信號處理、實時頻譜分析）。
2. 高速接口全覆蓋： 從 4K HDMI 到 PCIe3.0 再到 SFP 光模塊，全面覆蓋高速數據傳輸需求，減少外接轉換模塊的成本與復雜度。
3. 工業級可靠性： -40°C~+85°C 寬溫設計與沉金工藝 PCB，確保在工業現場、戶外設備等惡劣環境下的穩定運行，降低現場故障率。
4. 靈活擴展能力： FMC-HPC 接口與多規格擴展口支持豐富的子卡模塊，從高速 AD/DA 到機器視覺組件均可無縫對接，縮短定制化開發周期。
5. 成熟生態支持： 依托 Xilinx Kintex UltraScale 系列的成熟生態與璞致電子 10 年 + FPGA 研發經驗，提供從技術咨詢到定制開發的全流程服務。## 應用場景：純 FPGA 架構的典型領域

PZ-KU060-KFB 憑借其純 FPGA 架構的特性，廣泛適配以下場景：

· 高速信號處理： 在雷達、通信系統中，通過 FPGA 并行處理能力實現實時信號濾波、調制解調與波束成形，滿足高帶寬信號處理需求。

· 機器視覺： 通過 HDMI 接口采集 4K 圖像，利用 FPGA 進行實時預處理（如邊緣檢測、特征提取），配合擴展的高速 ADC 子卡實現視覺測量與缺陷檢測。

· 工業控制： 基于 FMC 擴展的運動控制子卡，實現多軸電機同步驅動，利用 FPGA 的確定性延遲特性確?？刂凭龋ā?μs 以內）。

· 測試測量： 擴展高速 ADC/DAC 子卡（如 AD9643、AD9122），構建高精度數據采集與信號生成系統，適用于射頻測試、電力監測等場景。

· 協議轉換 ：利用 FPGA 的可編程特性，實現自定義工業協議與標準協議（如 EtherCAT、CANopen）的轉換，適配異構工業網絡。

關于璞致電子

璞致電子專注于軟件無線電、高速信號處理與嵌入式平臺的研發設計，致力于為全球科研用戶與行業客戶提供高可靠、高性價比的通信與信號處理模塊解決方案。我們以穩定的產品質量和靈活的定制能力，贏得了多個科研單位和通信企業的信賴。我們誠邀您關注璞致（上海）電子科技有限公司的官方網站及社交媒體，獲取更多關于KU060開發板的詳細信息及后續動態。
