電源適配器能將家庭用電的高電壓轉換成設備能工作的穩定低電壓，確保設備正常運行。除了電腦、手機、游戲機，還廣泛配套于安防攝像頭、機頂盒、路由器、燈條、按摩儀等設備中。深圳銀聯寶今天推薦的是5-24V適配器E-GaN電源應用方案：U8722DE+U7110W。

E-GaN電源芯片U8722DE主要特征：

& 集成700V E-GaN

& 集成高壓啟動功能

& 超低啟動和工作電流，待機功耗<30mW

& 谷底鎖定模式，最高工作頻率兩檔可調(220kHz，130kHz)

& 集成EMI優化技術

& 驅動電流分檔配置

& 集成 Boost 供電電路

& 集成完備的保護功能：

VDD過壓/欠壓保護 (VDD OVP/UVLO)

輸出過壓保護 (OVP)

輸入欠壓保護 (BOP)

片內過熱保護 (OTP)

逐周期電流限制 (OCP)

異常過流保護 (AOCP)

短路保護 (SCP)

過載保護 (OLP)

過流保護 (SOCP)

前沿消隱 (LEB)

CS管腳開路保護

& 封裝類型 ESOP-7

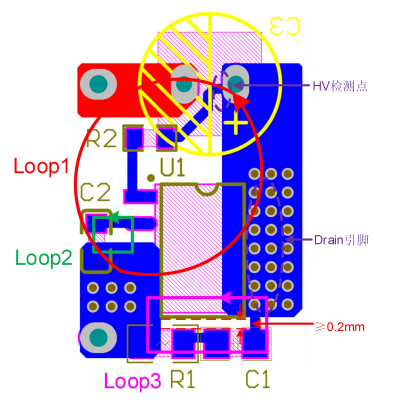

同步整流icU7110W電路設計布局參考如下：

1. 副邊主功率回路Loop的面積盡可能小。

2. VDD電容推薦使用1μF的貼片陶瓷電容，盡量緊靠IC，Loop2的面積盡可能小。

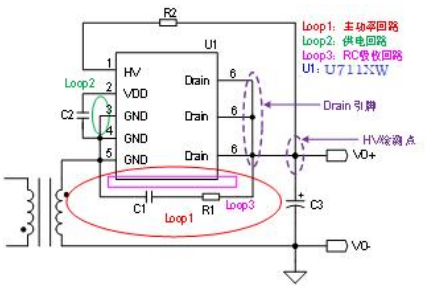

3. HV到Drain建議串聯30~200Ω的電阻，推薦典型值100Ω。HV檢測點位置對CCM應力有影響，HV檢測點離Drain引腳越遠，CCM應力越小。如圖所示的High Side配置中，建議HV通過R2電阻連接到輸出電容的正端。

4. R1和C1構成同步整流開關的RC吸收電路，RC吸收回路Loop3的面積可能小。

5. Drain引腳的PCB散熱面積盡可能大。

6. 如圖所示，ASOP-6的封裝框架與Drain引腳電位相同，芯片切筋后，框架金屬有少量暴露，考慮到絕緣要求，外圍元器件應與IC本體保持0.2mm以上的絕緣距離。

E-GaN電源芯片U8722DE+同步整流ic U7110W，憑借超低啟動電流和集成EMI優化技術，可顯著降低待機功耗，提升整體效率，實現快速充電的同時保持低功耗！
