正如您所意識到的，案例和材料種類繁多，我們無法檢查所有案例和材料，也無法獲得有關它們的一些現成信息。

幾年前，我們停止接受客戶的樣品來檢查申請的可行性。每種材料都有自己的傳動比、厚度、內部結構/配置等許多方面)。正如我們所說，魔鬼在細節中。因此，無論我們的客戶對某些應用感興趣和詢問，乍一看多么有前途和可行性，我們都不能保證在沒有測試的情況下預先成功使用。

我們的研發團隊偶爾會選擇一種有趣的應用并安排自己的測試，特別是如果目標材料(樣品)在當?shù)乜梢院苋菀椎孬@得。

檢查雞蛋中的空隙就是這種情況。在收到一些針對雞蛋無損檢測的類似詢問后，我們決定測試我們的太赫茲成像相機/系統在傳輸模式下用于此應用的功能。

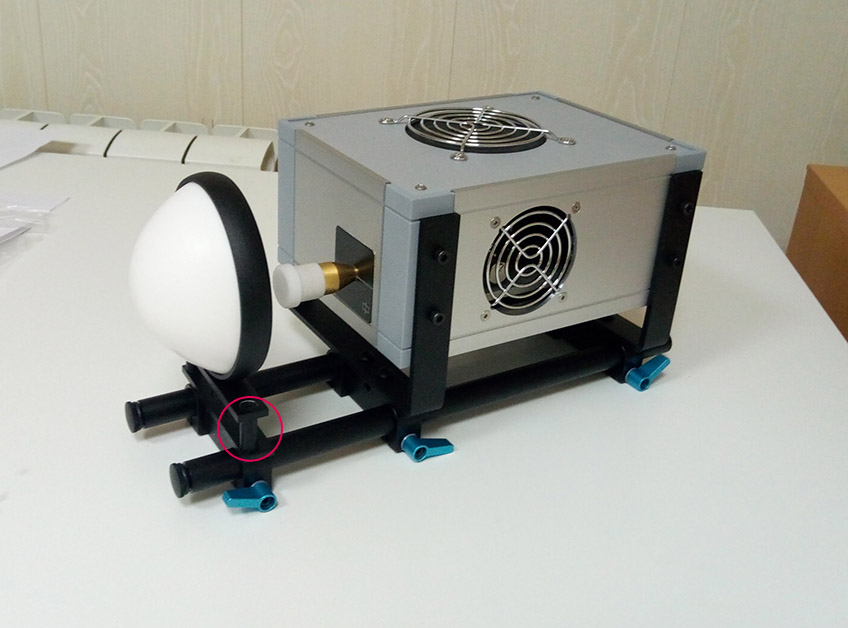

該設置包括我們的標準 2D/矩陣太赫茲成像相機 Tera-1024 和我們的基本 100GHz (80mW) 波源(IMATT 發生器)，以及我們的錐形喇叭天線和準直器鏡頭。雞蛋被放置在相機傳感器陣列表面附近，并垂直放置，如下圖所示。

雞蛋中的空隙是通過鉆孔雞蛋并隨后使用注射器泵出一定量的雞蛋內容物而產生的。相機的曝光參數設置為 5 以獲得最佳圖像。

測試結果

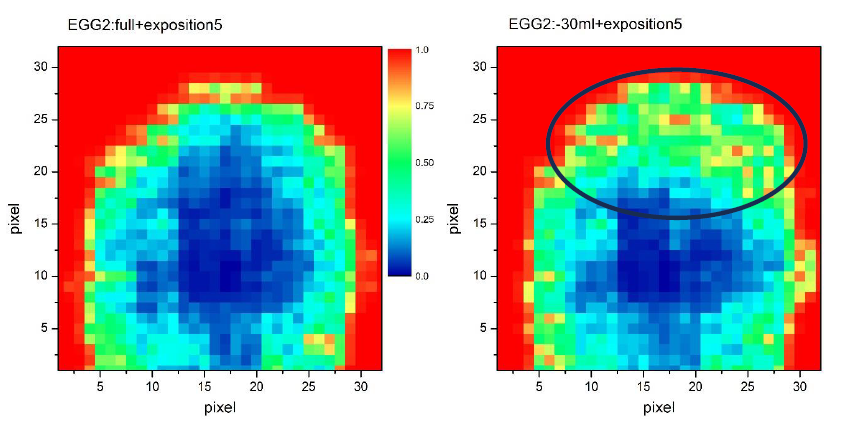

您可以在這里看到兩個不同雞蛋的太赫茲圖像。左側是完整而原始的雞蛋，而右側的圖像是去除了 30 毫升內容物的雞蛋。

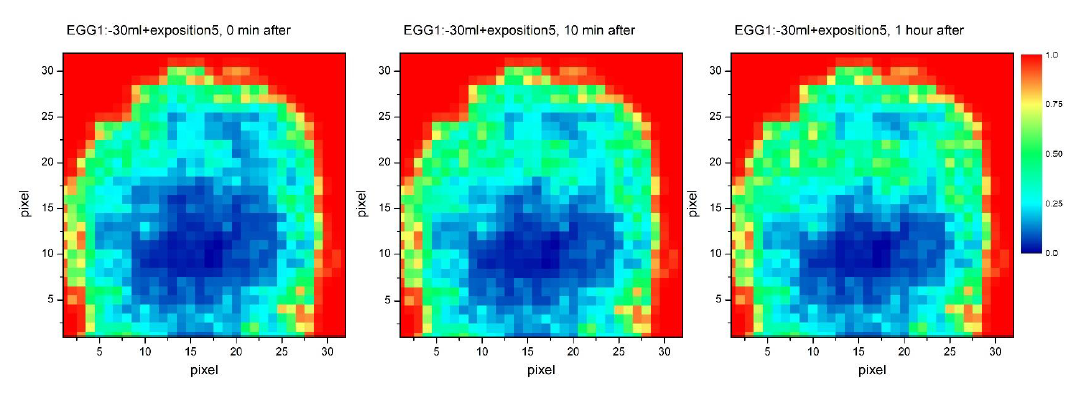

請注意，去除雞蛋內容物后，圖像會隨著時間的推移而變化，因為雞蛋液在雞蛋的內壁上慢慢干燥。

我們面臨的主要挑戰是雞蛋的形狀，它不是扁平的，這使得任務變得復雜。這很了不起，但我們的基本 80GHz 波的 100mW 輸出功率被證明是理想的，因為使用更強大的波源可能會導致過度曝光。當然，這張照片(太赫茲圖像)對于喜歡更高成像分辨率的不成熟的眼睛來說可能看起來有點模糊。然而，我們相信測試目標已經達到。此外，該測試的另一個特點是，使用具有更高成像分辨率能力的 300GHz 掃描儀絕對沒有意義，因為 300GHz 頻率下的衍射水平遠高于 100GHz 頻率，并且會完全殺死整個太赫茲圖像。

盡管我們很難判斷它是否能達到預期或追求類似應用的客戶，但 30ml 的差異在太赫茲圖像中非常明顯，并且絕對可以檢測到。我們負責進行此測試的專家使用了像素間距為 1.5mm 的太赫茲矩陣太赫茲成像相機(與我們的 100GHz 高速線性太赫茲成像掃描儀系統相同，適合更好的工業在線無損檢測應用)。
