UCD90320U器件是一款 32 軌 PMBus? 可尋址電源定序器和系統管理器，采用緊湊的 0.8 mm 間距 BGA 封裝。采用ULA模塑料，減少α顆粒引起的軟誤差。該器件掃描用戶配置 SRAM 以檢測單事件擾亂 （SEU）。這兩種功能都為應用提供了更高的可靠性。
*附件：ucd90320u.pdf

24 個集成 ADC 通道 （AMONx） 監控電源電壓、電流和溫度。在 84 個 GPIO 引腳中，8 個可用作數字監視器 （DMONx），32 個用于啟用電源 （ENx），24 個用于裕量 （MARx），16 個用于邏輯 GPO，32 個 GPI 用于級聯和系統功能。

32 個 ENx 引腳和 16 個 LGPOx 引腳可配置為有源驅動或漏極開路輸出。

非易失性事件日志記錄在斷電后保留故障事件。黑盒故障日志功能在發生第一個故障時保留所有電源軌和 I/O 引腳的狀態。級聯功能提供了通過一個SYNC_CLK引腳連接管理多達 128 個電壓軌的便捷方法。

FAULT引腳協調級聯器件以進行同步故障響應。引腳選擇的電源軌狀態功能使用多達 3 個 GPI 來控制多達 8 個用戶定義的電源狀態。這些狀態可以實現高級配置和電源接口 （ACPI） 規范中概述的系統低功耗模式。

TI Fusion 數字電源?設計器軟件是一個直觀的基于 PC 的圖形用戶界面 （GUI），可以配置、存儲和監控所有系統作參數。

特性

• 超低 Alpha （ULA） 模塑料，可減少 α 顆粒引起的軟誤差
• 單事件擾動 （SEU） 檢測
• 序列、監控和裕量24個電壓軌和8個數字軌
• 監控和響應 OV、UV、OC、UC、溫度、超時和 GPI 觸發的故障
• 靈活的序列開啟和關閉依賴性、延遲時間、布爾邏輯和GPIO配置，以支持復雜的排序應用
• 用于自適應電壓識別 （AVID） 穩壓器的四軌配置文件
• 高精度閉環裕度
• 有源微調功能提高了電源軌輸出電壓精度
• 高級非易失性事件記錄，輔助系統調試
  • 單事件故障日志（100 個條目）
  • 峰值日志
  • 黑匣子故障日志，用于在第一次故障時保存所有電源軌和 I/O 引腳的狀態
• 輕松級聯多達 4 個電源定序器并采取協調的故障響應
• 可編程看門狗定時器和系統復位

參數

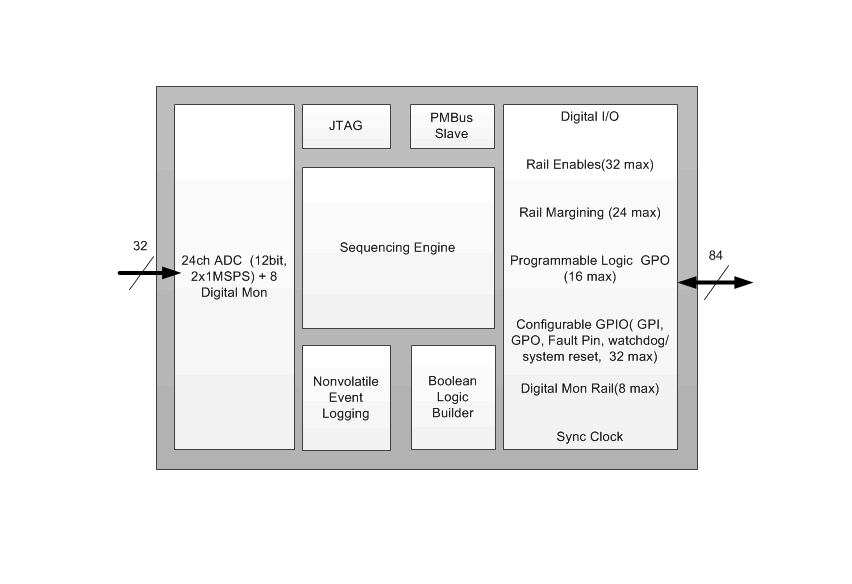

方框圖

?1. 產品概述?
UCD90320U是德州儀器（TI）推出的32通道PMBus?可尋址電源時序器與系統管理器，采用緊湊型0.8mm間距BGA封裝。其主要功能包括：

• ?電源時序管理?：支持24路電壓軌和8路數字軌的上下電時序控制。
• ?故障監控?：監測過壓（OV）、欠壓（UV）、過流（OC）、欠流（UC）、溫度超限及超時故障。
• ?高可靠性設計?：采用超低α（ULA）模塑化合物減少α粒子引起的軟錯誤，并支持單粒子翻轉（SEU）檢測。
• ?靈活配置?：支持級聯（最多4臺設備管理128路電壓軌）、布爾邏輯構建、引腳選擇狀態（支持ACPI低功耗模式）及非易失性事件日志記錄。

?2. 關鍵特性?

• ?時序控制?：支持復雜依賴關系（電壓軌、GPI/GPO邏輯）、可編程延遲時間（啟動/關閉）。
• ?監控功能?：
  • 24路12位ADC（1MSPS）監測電壓/電流/溫度。
  • 8路數字輸入監測POWER_GOOD信號。
• ?閉環裕度調節?：24路PWM輸出，支持高精度電壓動態調整（如四角測試）。
• ?事件記錄?：
  • 單次故障日志（100條）、峰值記錄、黑盒故障日志（首次故障全狀態保存）。
• ?系統管理?：可編程看門狗定時器、系統復位、實時時鐘及故障級聯響應。

?3. 應用場景?

• 工業與自動化測試設備（ATE）
• 電信與網絡設備
• 服務器與存儲系統
• 多電壓軌需嚴格時序控制的場景

?4. 封裝與電氣參數?

• ?封裝?：169引腳BGA（12mm × 12mm）。
• ?工作條件?：3.3V供電（±10%），溫度范圍-40°C至85°C。
• ?通信接口?：PMBus/I2C（兼容SMBus 1.2），支持100kHz/400kHz速率。

?5. 設計支持工具?

• ?Fusion Digital Power Designer軟件?：提供圖形化配置界面，支持離線/在線編程、故障模擬及實時監控。
• ?PMBus命令庫?：支持標準命令及廠商定制命令（如MFR_SPECIFIC）。

?6. 高級功能?

• ? 動態電壓調節（AVS） ?：支持運行時通過PMBus調整電壓設定值。
• ?黑盒調試?：首次故障時保存所有軌和I/O引腳狀態，加速根因分析。
• ?級聯同步?：通過SYNC_CLK引腳實現多設備時序同步。

?7. 生產與配置?

• 支持通過PMBus或數據閃存映像（Hex/CSV格式）編程，推薦量產使用后者以避免GPIO狀態沖突。
• JTAG接口僅支持邊界掃描，不支持配置編程。
