在工業系統中，壓力、溫度、濕度、振動等類型的傳感器應用廣泛，但傳統的采集電路設計存在諸多挑戰。今天，我們來看看致遠電子推出的ZAM5404B模塊如何簡化設計并提升性能。

?前言

工業系統中常用到壓力、溫度、濕度、振動等類型的傳感器，這些模擬類傳感器的輸出以±10V、4~20mA為主。傳統采集電路采用分立器件實現，存在以下問題：

• 設計難度大：需要深入了解多個元件的特性并進行復雜設計。
• 測試周期長：分立元件的電路需要多次調試和測試。
• 電路穩定性差：多個元件的配合可能導致電路不穩定。
• 物料種類多：需要采購和管理多種分立元件。

?ZAM5404B模塊的解決方案

針對上述問題，ZLG致遠電子推出了ZAM5404B模塊，集成信號調理電路、ADC、隔離電源及接口隔離，顯著簡化了客戶的采集電路設計，提高了電路的抗干擾能力。

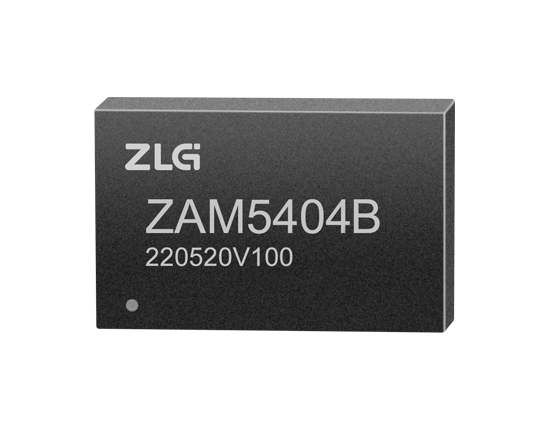

ZAM5404B高精度模擬量采集模塊是標準的工業數據采集模塊，可采集電壓或電流信號。內置電流檢測電阻，滿載量程內讀數精度 0.1%，每通道采樣速率3600SPS，可實現高精度、高速電壓和電流采集。

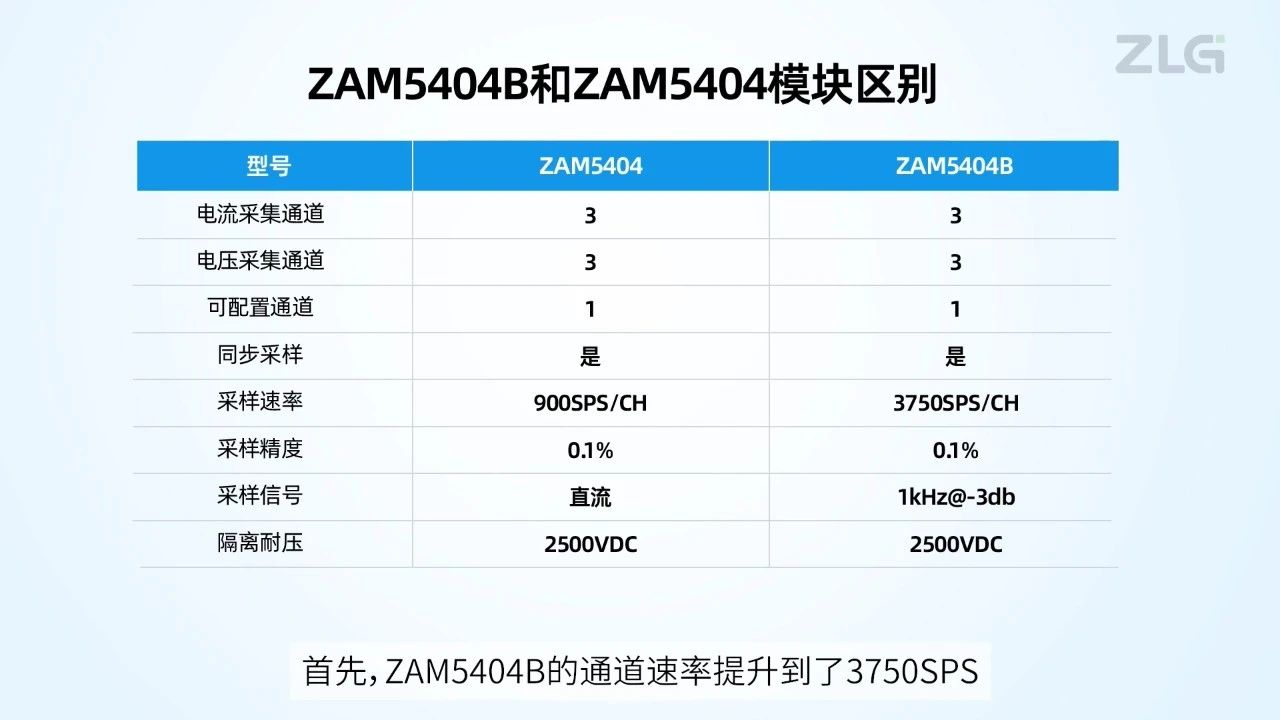

可能有小伙伴會問，ZAM5404B和ZAM5404有什么區別呢？

主要區別：

通道速率提升：ZAM5404B的通道速率提升到了3750SPS，這意味著可以有效捕捉更細微變化的信號，提高采樣的完整性。

輸入信號帶寬調整：ZAM5404B輸入信號帶寬調整為1kHz，可以采集震動信號，這對于需要高精度監測的應用場景尤為重要。

這兩款產品廣泛應用于傳感器信號采集、工業控制、環境監測、現場儀表等領域，能夠滿足多種工業和科研需求。

ZAM5404B模塊及評估套件已上架官網及電商平臺，歡迎大家選購。我們還提供了詳細的技術文檔和開發支持，確保您能夠快速上手并實現高效開發。如果您對ZAM5404B模塊或相關應用有任何疑問，歡迎在評論區留言探討。
