引言：當 SiC 從幕后走向舞臺中央

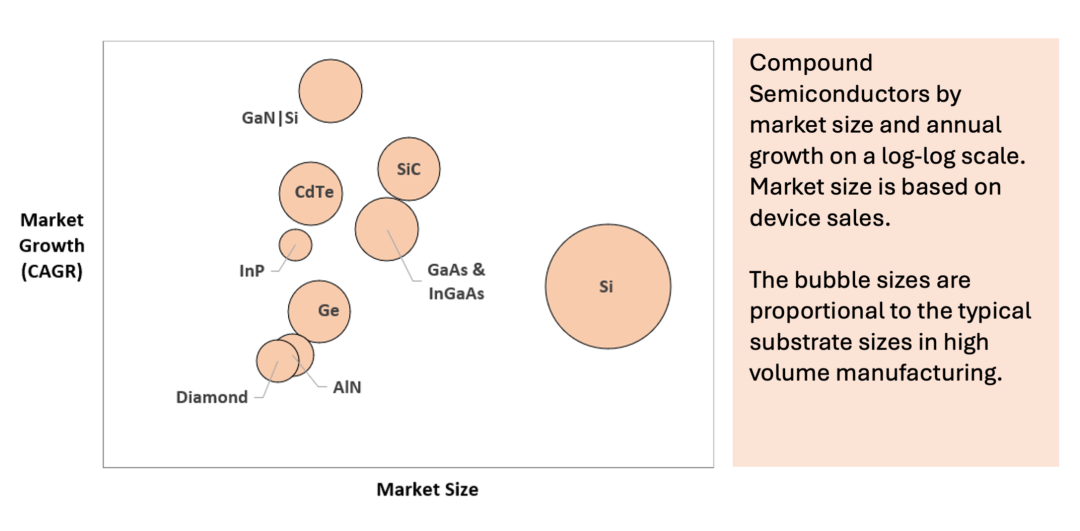

數十年來，硅材料一直被視為半導體領域的唯一解決方案。當全球頂尖晶圓廠專注于硅基芯片研發時，化合物半導體領域早已在悄然突破 —— 從InP, SiN, GaAs, Ge, InGaAs, CdTe, GaN, 再到如今備受矚目的碳化硅（SiC），半導體世界的材料版圖遠比我們想象的更豐富。隨著特斯拉在電動汽車中引入碳化硅（SiC）的創新應用，行業認知被徹底打破。據Yole數據顯示，2023年碳化硅市場規模已突破25億美元，且預計將以24%的復合年增長率（CAGR）持續擴張。如今，電動汽車電子領域的頭部廠商已紛紛推出碳化硅功率集成電路（IC），一場圍繞新材料的產業變革正在上演。

這一技術突破催生了全新的產業生態鏈，覆蓋材料供應商、核心設備商、無晶圓廠企業、代工廠到封裝測試廠的全生態系統。部分企業采用全垂直整合模式，從碳化硅粉末研發到多芯片功率模塊生產實現全鏈條掌控，典型IDM包括意法半導體（ST）、安森美、Wolfspeed、英飛凌（Infineon）、電裝（Denso）、博世（Bosch）、羅姆（Rohm）、三安光電（SanAn）等……。由于原材料成本高昂，不少新企業涌入襯底業務，并通過并購或內生增長完成重資產布局，這些企業如今正面臨如何為股東創造投資回報的挑戰。在激烈的市場競爭中，企業戰略的重新審視與調整已成為必然。

收益背后的高昂成本：碳化硅的性能優勢與量產困境

碳化硅（SiC）憑借獨特的材料特性，為設計者和消費者帶來顯著優勢：其晶體管可在更高電壓下工作，內阻更低，且性能隨溫度升高的衰減幅度極小，這使其在汽車電源轉換、充電系統及電網等場景中極具吸引力。然而，高性能背后是遠超硅基材料的成本壓力：

晶體生長緩慢：碳化硅晶體生長速度比硅慢數倍，顯著延長生產周期；

加工難度極大：硬度僅次于金剛石，切割、拋光等工藝成本高昂；

外延層缺陷率高：高電壓需求導致厚外延層制備困難，缺陷率居高不下；

工藝復雜性：垂直晶體管架構需復雜的晶圓背面加工，進一步推高成本。

這些因素直接導致碳化硅器件缺陷率高、良率波動大，最終反映為終端產品價格上漲與可靠性風險。試想消費者花光積蓄購買的新電動車，可能因芯片故障半路拋錨 —— 這正是行業亟待突破的痛點。

技術代際差距：碳化硅落后硅材料數十年

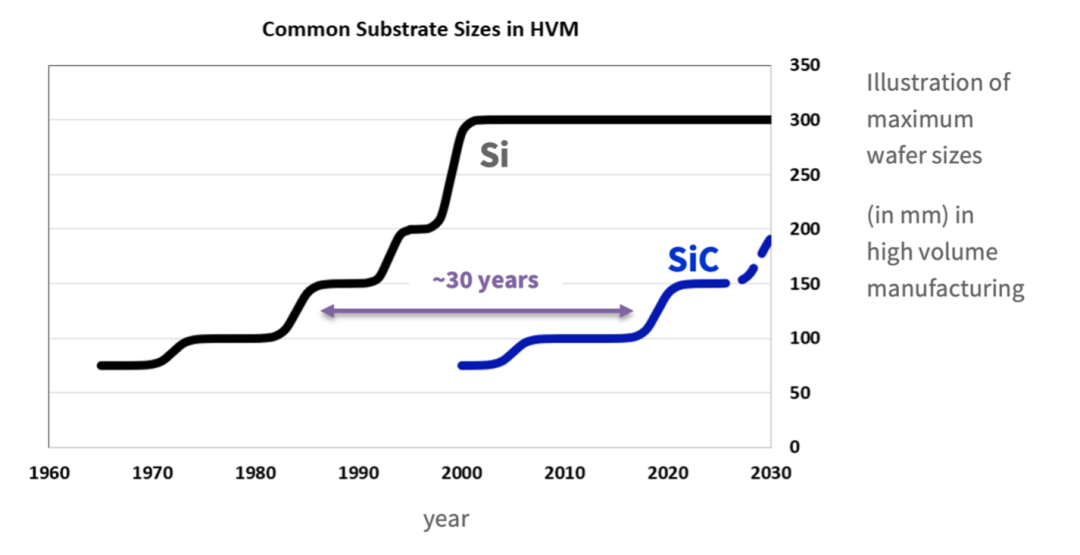

“碳化硅技術在材料成熟度、制造工藝和產業生態等方面落后硅材料數十年” 是行業共識，晶圓尺寸便是最直觀的體現：硅材料歷經四十年迭代，已從100mm發展至300mm量產；而碳化硅目前仍以150mm襯底為主，雖有企業宣布向200mm轉型，中國廠商天岳先進也展示了300mm樣品，但大規模應用尚需時日，未來幾年150mm仍將是產能主力。

集成度差距更為顯著：當代硅芯片已能在單片上集成數十億晶體管，而碳化硅電路仍依賴 “封裝級整合”（通過封裝層面的多芯片集成）——受限于高缺陷率，只能采用小尺寸芯片，在封裝環節將已知合格芯片（KGD）拼搭成復雜電路。這種 “80年代硅芯片式” 的集成模式，本質是對材料缺陷的妥協，也成為碳化硅規?；瘧?yīng)用的核心瓶頸。

碳化硅追趕硅材料：大數據平臺如何加速10年跨越？

盡管碳化硅技術看似落后硅材料數十年，但借助大數據平臺，其追趕進程正大幅縮短。硅基集成電路制造領域數十年積累的實踐經驗，正通過Exensio端到端大數據分析平臺，為碳化硅產業提供破局路徑—— 這些基于20年硅材料數據分析經驗構建的工具，正以數據驅動的方式重構創新邏輯。

Exensio：7大核心能力拆解

1、全鏈條數據貫通：打破數據孤島

從芯片設計到量產的技術周期極為漫長，涉及眾多參與方與數據孤島。端到端的大數據分析平臺如同 “數據拼圖大師”，將設計、晶圓制造、封裝測試等數據無縫串聯，實現研發、生產、質檢部門的數據實時共享，避免 “信息斷層”。

2、智能工廠協同運作：集成多供應商能力

如今，半導體工廠已與數十年前的生產模式大相徑庭。Exensio平臺通過集成數十家供應商的軟件能力，在高度成熟的互操作性機制下，實現制造系統的無縫協同。

3、行業標準化機制：從設備到數據全領域規范

得益于SEMI、GSA、SIA 等機構的推動，行業標準已覆蓋從設備連接到數據格式的全領域。標準化機制促進了工具與供應商間的互操作性，簡化了設備與軟件部署流程，為良率提升提供支撐。

4、材料全生命周期追溯：數字化 “成長檔案”

無論是晶圓廠的晶圓追溯，還是裝配線的芯片追溯，均面臨多襯底ID管理、多步驟返工、襯底分級與優選等復雜挑戰。Exensio平臺通過追溯標準，將每片晶圓、每個芯片的 “成長檔案” 數字化，確保問題可快速定位根源。

5、數據模型：從信息到洞察的轉換器

當企業整合來料數據、生產參數、測試結果后，數據模型如同 “翻譯官”，將物理實體（設備、晶圓等）與工藝流程的關系轉化為可分析的邏輯框架，讓零散數據變成優化生產的決策依據。

6、AI/ML：取代人工的智能加速器

過去依賴人工構建因果分析模型，軟件開發人員需要編寫復雜的軟件規范，如今可通過AI/ML技術自動建模，大幅提升分析效率。

7、數據智能管理策略：平衡存儲與成本

在制造過程中，每片晶圓會產生海量數據，其中80%可能從未被有效利用。與此同時，汽車行業客戶對芯片與模塊供應商的數據留存提出更嚴苛要求，Exensio數據平臺兼顧存儲性能與成本，提供數據緩存與老化管理機制。

為何選擇行業標準化解決方案？

上述技術要點均基于成熟工業邏輯。制造商雖可通過自主開發實現相應功能，但自主開發方案雖在初期具備成本優勢，長期維護成本卻遠超預期—— 尤其是復雜場景下的人力投入顯著高于行業標準化方案。相比之下，采用行業標準化解決方案能夠依托生態協同效應，加速制造效率提升與良率爬坡，這也是頭部企業優先選擇專業平臺的核心動因。

未來展望：碳化硅產業駛?cè)朐鲩L(zhǎng)快車道，

大數據平臺或成破局關鍵

根據Yole、TrendForce、麥肯錫及SEMI等機構的行業研究數據，化合物半導體器件市場將保持持續增長態勢，其中碳化硅（SiC）憑借其在功率半導體領域的技術優勢位居增長榜首。根據Gartner技術成熟度曲線（Hype Cycle），碳化硅產業已跨越 “幻滅低谷期” 進入技術爬升階段。當前，硅基器件與氮化鎵（GaN）對功率芯片市場份額的持續搶占，正驅動碳化硅產業加速性能優化與成本控制。

從產業鏈競爭格局來看，材料供應商、Foundry、Fabless及IDM等細分領域的新 “玩家” 不斷增加，市場競爭的加劇促使企業聚焦更高良率、更短研發周期及更高集成度的技術突破。在成本壓力與性能需求的雙重驅動下，行業標準化大數據平臺的應用已然成為產業鏈上下游企業的戰略選擇 —— 該類平臺通過數據驅動的制造流程優化與技術迭代機制，為產業升級提供核心支撐。

后續我們將圍繞大數據平臺的技術架構、應用場景及產業價值等維度展開系統性分析，關注我們，精彩不容錯過。
