人工智能掀起的高算力浪潮中，算力中心日夜不息地運轉，訓練著龐大的模型，支撐著自動駕駛、科學發現和智能體機器人技術的快速發展。然而，這輝煌算力背后卻藏著不容忽視的“能量焦慮”--急劇增長的電力消耗與轉換效率瓶頸。傳統硅基功率器件這只能量轉換的“老舊心臟”，在高頻、高溫的極限環境下已日益力不從心。

這場能源革命的曙光，落在了第三代半導體碳化硅(SiC)身上。

PART01破局者誕生：碳化硅功率器件的核心優勢

如果說傳統硅(Si)材料打造的功率器件是我們熟悉的“蒸汽機”，那么碳化硅功率器件便是新時代的“內燃機”，實現了能源轉換效率的顛覆性跨越。作為功率半導體材料的新物種，材料特性獨具一格：

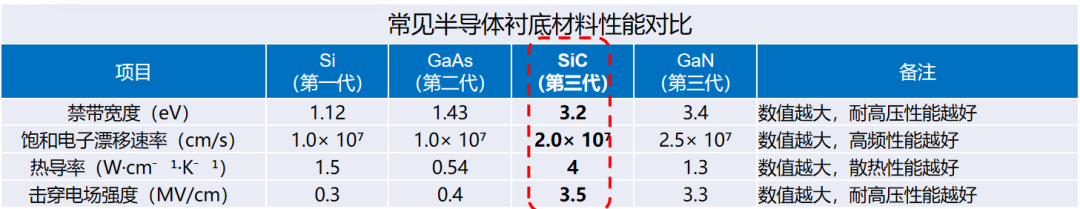

相對于第一代(硅基)半導體，第三代半導體(碳化硅等)禁帶寬度大，電導率高、熱導率高。第三代半導體的禁帶寬度是第一代和第二代半導體禁帶寬度的近3倍，具有更強的耐高壓、高功率能力，耐溫能力大幅提升(最高200°C以上，硅器件極限約150°C)，高溫可靠性無可比擬;

碳化硅更適合作為襯底材料：在高壓和高可靠性領域選擇碳化硅外延;

碳化硅襯底器件體積?。河捎谔蓟杈哂休^高的禁帶寬度，碳化硅功率器件可承受較高的電壓和功率，其器件體積可變得更小，約為硅基器件的1/10。同樣由于碳化硅較高的禁帶寬度，碳化硅器件可進行重摻雜，碳化硅器件的電阻將變得更低，約為硅基器件的1/100。

碳化硅襯底材料能量損失?。涸谙嗤碾妷汉娃D(zhuǎn)換頻率下，400V電壓時，碳化硅MOSFET逆變器的能量損失約為硅基IGBT能量損失的29%～60%之間;800V時，碳化硅MOSFET逆變器的能量損失約為硅基IGBT能量損失的30%～50%之間。碳化硅器件的能量損失更小。

碳化硅功率器件卓越的性能，帶來了電力電子系統層面的躍升表現

--更優轉換效率：碳化硅材料的核心指標優勢使系統綜合效率得以極致突破，電能損耗可大幅降低;

--更強功率密度：更高頻的開關允許電路中使用更小的磁性元件(電感、變壓器)，電源整體尺寸可縮小30%～50%;

--更簡冷卻系統：低發熱使得所需冷卻資源大幅縮減，冷卻結構設計得以簡化。

PART02高算力背后的電力脈搏：碳化硅的應用戰場

在算力中心與電力基礎設施的心臟部位，碳化硅功率器件已成為高電壓、大功率應用的隱形“力量源泉”。

AI算力中心的“能源命脈”

-- 服務器電源(PSU)：數據中心海量服務器需要超高效率、極高功率密度的電源單元。全球領先電源廠商已發布超過鈦金級效率的3kW+碳化硅電源模塊，能將整機效率拉升到97%+以上;

--高壓直流供電(HVDC)：直接支持400V～1000V直流輸入，減少轉換環節，損耗預計降低30%以上;

--不間斷電源(UPS)：備用電源效率提升是關鍵。碳化硅UPS系統實現了行業領先的98%+效率，同時在功率密度、體積上也極具優勢，100kW~200kW 的碳化硅UPS已經陸續量產;

--機架級配電：48V母線和新型分布式架構中，SiC功率芯片負責高壓到中低壓的高效、高頻降壓轉換。

支撐算力基石的“綠色樞紐“

--光伏/儲能變流器：光伏發電和電網級儲能裝置中，碳化硅功率器件讓逆變器效率可超過99%。

--新能源充電樁：電動汽車快速發展的支撐關鍵，15分鐘充滿電的超級快充需800V/1000V高壓平臺。碳化硅模塊滿足高電壓(1200V/2000V)高頻高功率要求。

未來科技的”動力心臟“

--電動汽車：從電機驅動控制器(電驅)、車載充電器(OBC)到DC/DC變換器，采用碳化硅可有效實現5%～10%的系統效率提升，同等電量下續航延長30公里以上。

--高速軌道交通、工業電機驅動：碳化硅是高頻、大功率應用的理想選材。

PART03因果循環：人工智能如何驅動碳化硅革命

這是一個不可分割的因果閉環鏈：

· AI引爆算力 算力渴求電力 效率亟待提升 硅基功率芯片效率已達瓶頸

· SiC帶來電力電子效率革命 更高效能源轉換支撐更龐大算力 推動更復雜的AI落地

沒有碳化硅功率器件對電力損失的精簡優化，支撐千萬級服務器的數據中心根本無法運作，更不可能為ChatGPT這樣的人工智能提供穩定澎湃的基礎保障。每一次AI模型的迭代背后，都是高效電力心臟“泵血”能力的躍遷式支撐。

當千層算法在計算洪流中奔涌探尋智慧之光，是碳化硅功率器作為隱形的能量心臟，在高頻節律中泵送著支撐未來所需的磅礴能量。它不再只是硬件清單中的尋常元器件--從算力中心、智能電網到風馳電掣的電動汽車，每一份高效電能都在突破硅時代的物理邊界，重繪AI時代的能源圖景?；蛟S這硬核革命終將隱匿于技術進步的光輝之中，但這枚第三代“電力之心”在高算力時代的核心價值不言自明--它帶來的不僅是能效躍升的百分點，更是通往智能時代的能源通行證。

硅基時代的老舊心臟漸弱，碳化硅芯的電力脈搏已在高算力胸腔中強勁共振。

當萬億參數規模的GPT模型在服務器陣列中高速運行，300億美元的碳化硅市場如同新生血管般在全球電力網絡深處悄然延伸--每一次計算脈沖的傳遞，都是新材料對物理極限的重新定義。

森國科作為中國第三代半導體碳化硅(SiC)功率器件的領軍企業，是驅動AI算力時代高效能基礎設施的關鍵賦能者，歷經8年的努力，推出了覆蓋650V, 1200V, 1500V, 2000V 系列的碳化硅功率器件及模塊，成為革新電源系統效率的“硬核力量”。森國科正以SiC之“芯”，為澎湃的AI算力打造高效、綠色的“電力血管”。
