LP8865-Q1 系列是一款非同步多拓撲解決方案，具有 4.5V 至 65V 寬輸入范圍。通過集成低側NMOS開關，該器件能夠驅動高功率密度和高效率的LED。該系列還支持共陰極連接和單層PCB設計。開關頻率可配置為100 kHz至2.2 MHz，并具有可選的擴頻功能，以獲得更好的EMI性能。
*附件：lp8865y-q1.pdf

LP8865-Q1 系列支持四種調光選項，包括模擬調光、PWM、混合調光和柔性調光。每種調光方法都可以通過PWM和ADIM輸入引腳通過簡單的高低信號進行配置。該系列采用自適應關斷時間電流模式控制以及智能和精確的采樣，以實現電感式快速調光（IFD）并實現高調光精度。

LP8865-Q1 系列還提供多種系統保護，包括 LED 開路和短路、檢測電阻開路和短路、可配置的熱折返和熱關斷。一旦檢測到任何故障情況，故障輸出將立即發出確認信號。

特性

• 符合 AEC-Q100 標準，適用于汽車應用：
  • 溫度等級 1：–40°C 至 +125°C，T A
• 用于降壓、降壓-升壓和升壓拓撲的集成 MOSFET
  • 寬輸入電壓：4.5 V 至 65 V
  • 集成 2.6A 和 150mΩ MOSFET
  • 開關頻率 100 kHz 至 2.2 MHz
  • 擴頻可降低 EMI
• 高精度功率 FET 調光
  • 降壓拓撲結構中輸出電流高達 2A
  • 模擬調光（調光比 256 ：1）
  • 快速PWM調光（150ns脈沖寬度）
  • 混合和靈活調光
• 完整的保護功能：
  • 故障輸出
  • LED開路和短路保護
  • 逐周期電流限制
  • 開關 FET 故障保護
  • 熱關斷
  • 可配置的熱折返曲線

參數

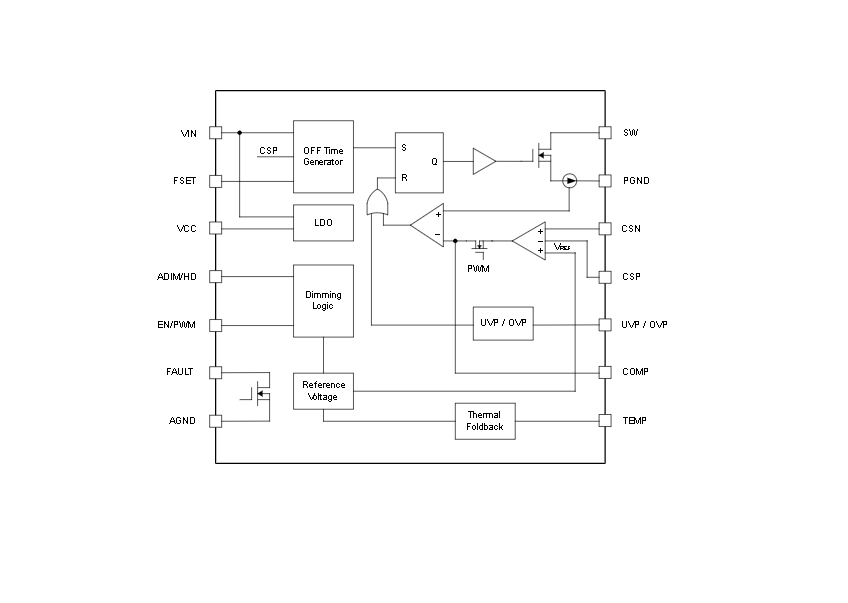

方框圖

?1. 產品概述?
LP8865-Q1是德州儀器(TI)推出的汽車級多拓撲LED驅動芯片系列，支持降壓(Buck)、升壓(Boost)和升降壓(Buck-Boost)拓撲結構，主要面向汽車信息娛樂系統、儀表盤、HUD和照明應用。關鍵特性包括：

• 寬輸入電壓范圍：4.5V至65V
• 集成2.6A/150mΩ MOSFET
• 可調開關頻率：100kHz至2.2MHz
• 支持四種調光模式（模擬/PWM/混合/靈活）
• AEC-Q100 Grade 1認證（-40°C至+125°C）

?2. 核心功能?

• ?調光控制?：支持256:1模擬調光比和150ns脈寬的快速PWM調光，混合調光模式在高亮度時采用模擬調光，低亮度時自動切換為PWM調光。
• ?保護機制?：包含LED開路/短路保護、熱折返曲線配置、循環電流限制和熱關斷功能，故障時通過FAULT引腳輸出信號。
• ?拓撲適配?：不同型號支持特定拓撲（如LP8865X為升壓型，LP8865Z為降壓型）。

?3. 設計要點?

• ?電感選擇?：根據拓撲公式計算值（如升壓拓撲L=(VIN_max×(VOUT-VIN_max))/(VOUT×KIND×IL_max×fSW)），需確保飽和電流裕量。
• ?輸入/輸出電容?：推薦使用X5R/X7R陶瓷電容，輸入側需考慮電壓紋波（例：升壓應用需33μF電解電容+1μF陶瓷電容組合）。
• ?電流檢測?：RSENSE=VREF/ILED_FS（默認VREF=200mV），升壓/升降壓拓撲需并聯10μF電容實現IFD控制。

?4. 典型應用電路?

• ?升壓拓撲?（LP8865X）：驅動8顆LED串聯，24V輸出，400kHz開關頻率，效率曲線顯示在0.5A輸出時可達90%以上。
• ?降壓拓撲?（LP8865Z）：驅動單顆LED，3V輸出，1A電流，采用22μH電感時紋波電流約0.28A。

?5. 封裝與布局?

• 提供14引腳VSON（4.5mm×3mm）和12引腳HVSSOP封裝
• 布局關鍵：縮短SW走線、平行布線CSN/CSP引腳、補償電容靠近COMP引腳
• 熱設計需將裸露焊盤連接至PCB地平面散熱

?6. 版本與支持?

• 文檔版本SLVSH05（2023年11月發布）
• 包含完整的引腳功能定義、電氣特性曲線（如效率vs輸入電壓）及故障條件處理流程

該系列通過集成保護和靈活調光功能，適用于需要高可靠性LED驅動的汽車電子場景，設計時需參照文檔中的拓撲公式和布局建議優化性能。
